当采购人员搜索「保温浇注料多少钱」时，真正想知道的往往不是单价数字，而是如何避免因选错材料导致后期维护成本翻倍。每吨差价可能只有几百元，但热效率损失和频繁检修带来的隐性成本才是大坑。
保温浇注料每吨成本背后，真正影响总预算的3个因素
9小时前一、为什么同样标称的保温浇注料，报价能差2倍？
保温浇注料的价格差异主要来自三个隐形变量：
- 体积密度：轻质款（如
轻质耐火保温浇注料 ）单价高但可减薄衬里厚度，综合用量可能更省 - 耐温等级：1200℃以上每提高100℃耐温，原料成本跳涨30%-50%
- 粘结体系：低水泥配方的
CFB锅炉保温浇注料 初凝慢但寿命长，磷酸盐粘结的便宜却易粉化
市场上580元/吨的廉价产品往往用珍珠岩做骨料，而2000元/吨以上的
二、骨料配比和烧结工艺如何决定最终性能成本
保温浇注料的成本密码藏在微观结构里：
- 闭孔率：优质
硅酸盐保温浇注料 通过气泡封装技术将导热系数压到0.5W/(m·K)以下，减少30%热能损失 - 晶相转化：高铝配方在1300℃会生成针状莫来石网络，这是高价料敢承诺3年寿命的底气
- 微裂纹控制：防爆裂配方添加金属铝粉，通过可控膨胀抵消烧结应力，避免烘炉期开裂
关键结论：别被"耐高温"标签迷惑，要关注产品检测报告中的"重烧线变化率"指标——这个数值每降低0.5%，窑炉衬里寿命就能延长8-12个月。
三、按热负荷选型：高温区多花1万元可能省5万维护费
根据热工设备不同部位的受热情况，可以这样优化配置：
高温冲击区（如烧嘴周围） 必须用
耐火保温浇注料 搭配钢纤维增强，虽然单价超2000元/吨，但能承受急冷急热。某钢厂在电弧炉热点区改用高铝款后，年检修次数从6次降至2次。中温工作层（800-1100℃）
陶瓷纤维浇注料 性价比突显，其叠层结构能缓冲热膨胀。石化企业催化裂化装置用这类材料，大修周期从2年延长到4年。低温隔热层（<800℃） 传统
保温砖 或耐火纤维模块 更经济。某水泥厂在预热器锥部用硅酸铝模块替代部分浇注料，整体衬里重量减轻40%，支架载荷安全系数提升1.8倍。
血泪教训：某电厂为省成本在旋风分离器全部用廉价浇注料，结果高温区3个月就剥落，不得不停机重做——分区选材反而更省钱。

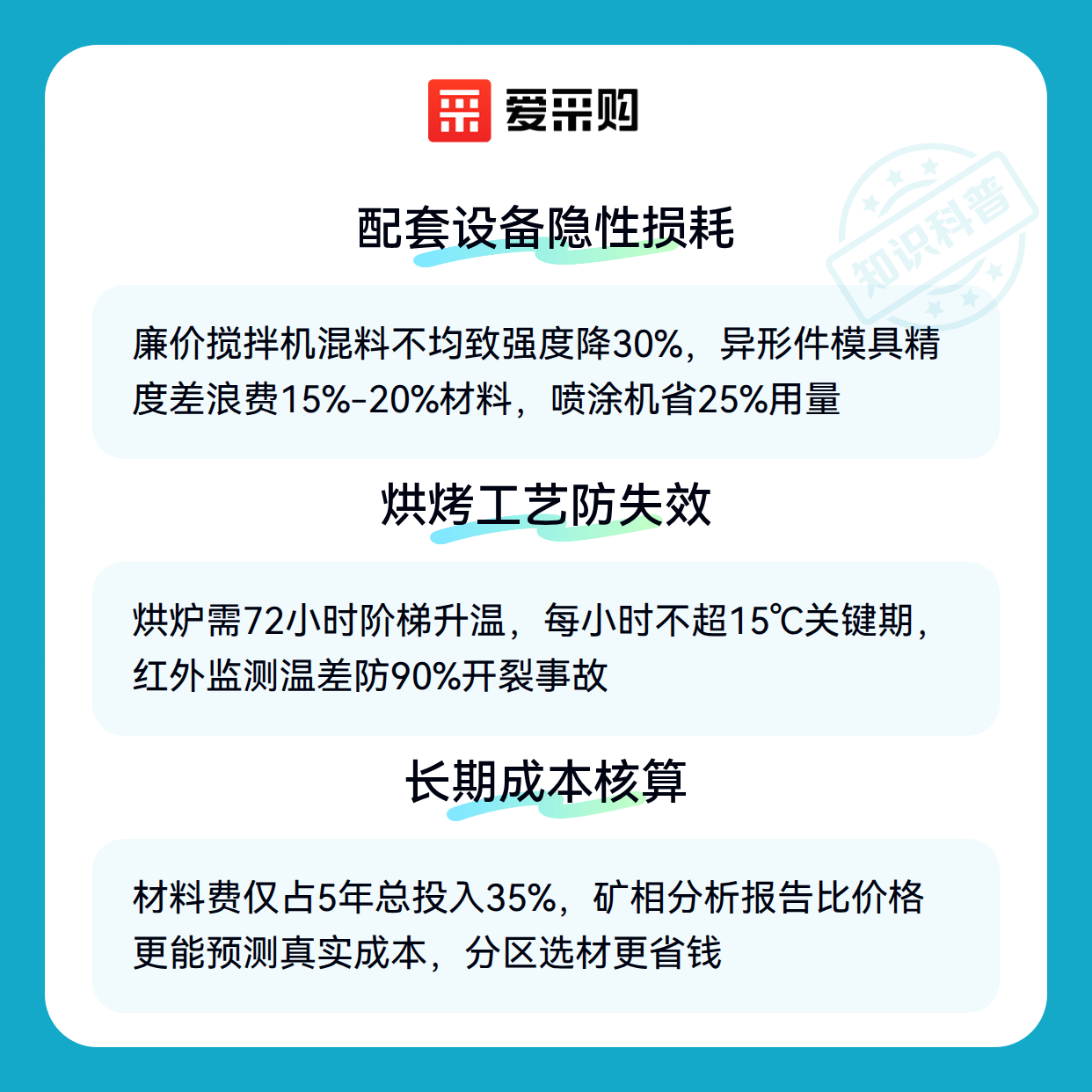

四、容易被忽视的模具和喷涂机成本陷阱
采购浇注料后，这些配套投入会显著影响总预算：
- 施工设备：
浇注料搅拌机 需要强制式双轴机型，普通砂浆搅拌机混料不均会导致强度下降30% - 成型模具：复杂异形件必须用
浇注料模具 ，自制木模的精度差会造成材料浪费15%-20% - 喷涂工艺：人工涂抹的密实度只有机械喷涂的70%，
耐火材料喷涂机 虽然单台5000元左右，但能节省25%材料用量
五、烘烤工艺不当会让材料成本翻倍失效
90%的早期失效案例源于烘炉操作错误：
- 升温曲线：
防爆裂快速烘烤浇注料 也需要至少72小时阶梯升温，某玻璃窑因赶工期24小时急烘，导致衬里大面积爆裂 - 排气控制：150-350℃是结晶水排出关键期，每小时升温不得超过15℃
- 锚固件保护：建议搭配耐热钢浇注模具，普通Q235钢锚固件在600℃就会氧化失效
现场诀窍：用红外热像仪监测衬里表面温差，任意两点温差超过80℃必须暂停升温——这个动作能避免90%的烘炉期开裂事故。
真正科学的成本核算要对比5年内的总投入：材料费只占35%，施工、维护和热损失才是大头。下次询价时不妨问问供应商能否提供
