为什么高精度设备离不开精密滚珠交叉导轨？

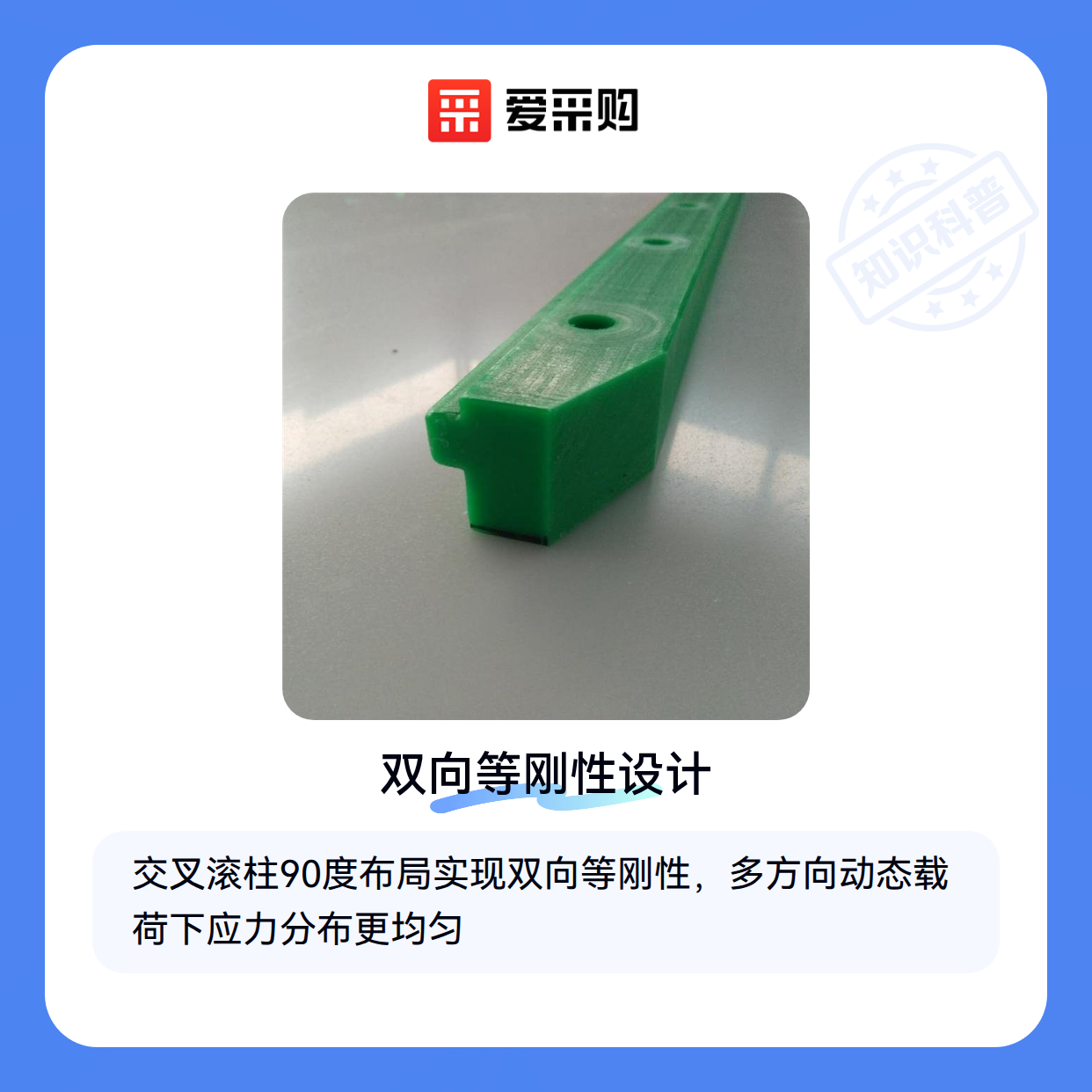

精密滚珠交叉导轨之所以成为高精度设备的核心部件，关键在于它独特的双向等刚性设计——这种结构让它在承受倾覆力矩时，表现远超普通直线导轨。

一、为什么交叉滚柱结构能实现双向等刚性？

精密滚珠交叉导轨的核心差异在于其独特的交叉滚柱排列方式。与直线导轨的单向受力结构不同，交叉滚柱通过90度交错布局，在X/Y轴方向形成对称的载荷分布。这种设计使导轨在承受径向力和倾覆力矩时，刚性差异明显小于传统方案。

实际使用中，当设备需要同步应对多方向动态载荷时（如机床转台的复合运动），普通直线导轨容易出现单侧滚珠过载，而交叉结构的应力分布更均匀。

静压导轨虽然也能实现多向承载，但依赖持续供油系统。在需要快速启停或频繁换向的场景，交叉滚柱的即时响应特性更占优势。两者的选择本质上是刚性效率与无摩擦运动的取舍。

判断是否需要这种双向刚性，可观察设备是否存在以下特征：

• 运动部件同时受垂直和水平方向的惯性力
• 工作台需要抵抗工具切削产生的复合力矩
• 空间限制导致导轨安装面无法通过加强筋补偿刚性

二、哪些极端工况会暴露普通导轨的致命缺陷？

五轴加工中心的转台工况是最典型的验证场景。当主轴倾斜加工时，转台既要承受刀具的轴向切削力，又要抵抗由悬臂效应产生的倾覆力矩。此时若使用普通直线导轨，滑块滚珠的接触角限制会导致力矩传递不均匀，加速局部磨损甚至突发失效。

类似的风险也存在于：

• 激光切割机的Z轴升降机构（切割反作用力引发晃动）
• 半导体晶圆搬运机械手（高速启停时的多向惯性冲击）
• 光学检测平台的微调机构（亚微米级定位需消除间隙）

用户常误选其他类型导轨的原因，往往是对动态载荷的理解停留在静态参数上。例如直线导轨样本标注的额定载荷，通常仅针对单向垂直压力，而实际工况中的复合力需要换算成当量载荷评估。

三、为什么同样叫交叉导轨，微型与重型版本性能迥异？

微型交叉导轨（如光学设备用CRW系列）采用轻预压设计，牺牲部分刚性换取更平滑的微动特性；而重型版本（如机床用MRB系列）通过增大滚柱直径和预紧力，优先保证抗冲击能力。这种差异直接反映在：

• 预压调整方式（微型多用弹簧补偿，重型靠机械过盈）
• 精度维持周期（重型导轨的预紧衰减更快需定期维护）
• 允许的偏心载荷比例（重型可达微型版本的数倍）

选型时若混淆类型，可能导致微型导轨在重载下过早出现塑性变形，或重型导轨在精密定位时产生粘滞现象。实际采购应根据动态载荷谱选择匹配的预压等级。

四、润滑与检测如何影响精密滚珠交叉导轨的长期精度？

精密滚珠交叉导轨的接触面微观变形会随使用时间积累，专用润滑脂通过填充滚柱与轨道间的微小间隙，能有效补偿这种变形。与通用润滑脂相比，高粘度合成基润滑脂在高温高压工况下更不易流失，可维持更稳定的摩擦系数。 实际应用中，润滑脂的耐极压性和抗腐蚀性直接影响导轨在恶劣环境下的精度保持能力，例如机床切削液飞溅区域或粉尘较多的车间。

定期检测是预防精度劣化的另一关键。激光干涉仪等检测设备能捕捉导轨运动中的微小偏差，这些偏差往往早于肉眼可见的磨损出现。检测时应重点关注：

• 双向重复定位精度的一致性
• 空载与负载状态下的轨迹偏移差异
• 不同温度条件下的线性度变化

润滑与检测的协同作用常被低估——恰当的润滑方案能延长检测周期，而精准的检测数据又可优化润滑频率。在五轴加工中心等连续作业场景中，这种协同能将突发性精度故障概率显著降低。

五、如何用三个维度锁定精密滚珠交叉导轨的适用边界？

判断是否选用精密滚珠交叉导轨，需要建立动态载荷、空间限制、寿命需求的三维评估框架：

• 动态载荷维度：同时存在径向力和倾覆力矩的复合载荷场景是其绝对优势区
• 空间限制维度：交叉滚柱结构在有限安装高度下仍能保持高刚性
• 寿命需求维度：长期免维护特性在自动化产线等场景具备成本优势

这三个维度存在优先级取舍——医疗设备可能更看重空间紧凑性，而冲压机床则优先考虑冲击载荷能力。实际选型时，应先明确哪个维度是当前应用的不可妥协项，再匹配对应的导轨子类型。

最终验证应回归实际工况：在设备试运行阶段，用标准砝码模拟最大工作载荷，配合激光干涉仪检测全行程精度波动，这种实测数据比理论参数更能反映匹配度。
