PCB轴向磁通电机选型避坑指南：这些差异你可能没注意到

在选型PCB轴向磁通电机时，你是否曾因忽略其与传统径向磁通电机的本质差异而陷入性能与空间匹配的困境？本文将揭示那些容易被忽视的关键判断点，帮你避开选型中的隐形陷阱。

一、扁平≠轴向磁通：结构原理决定性能边界

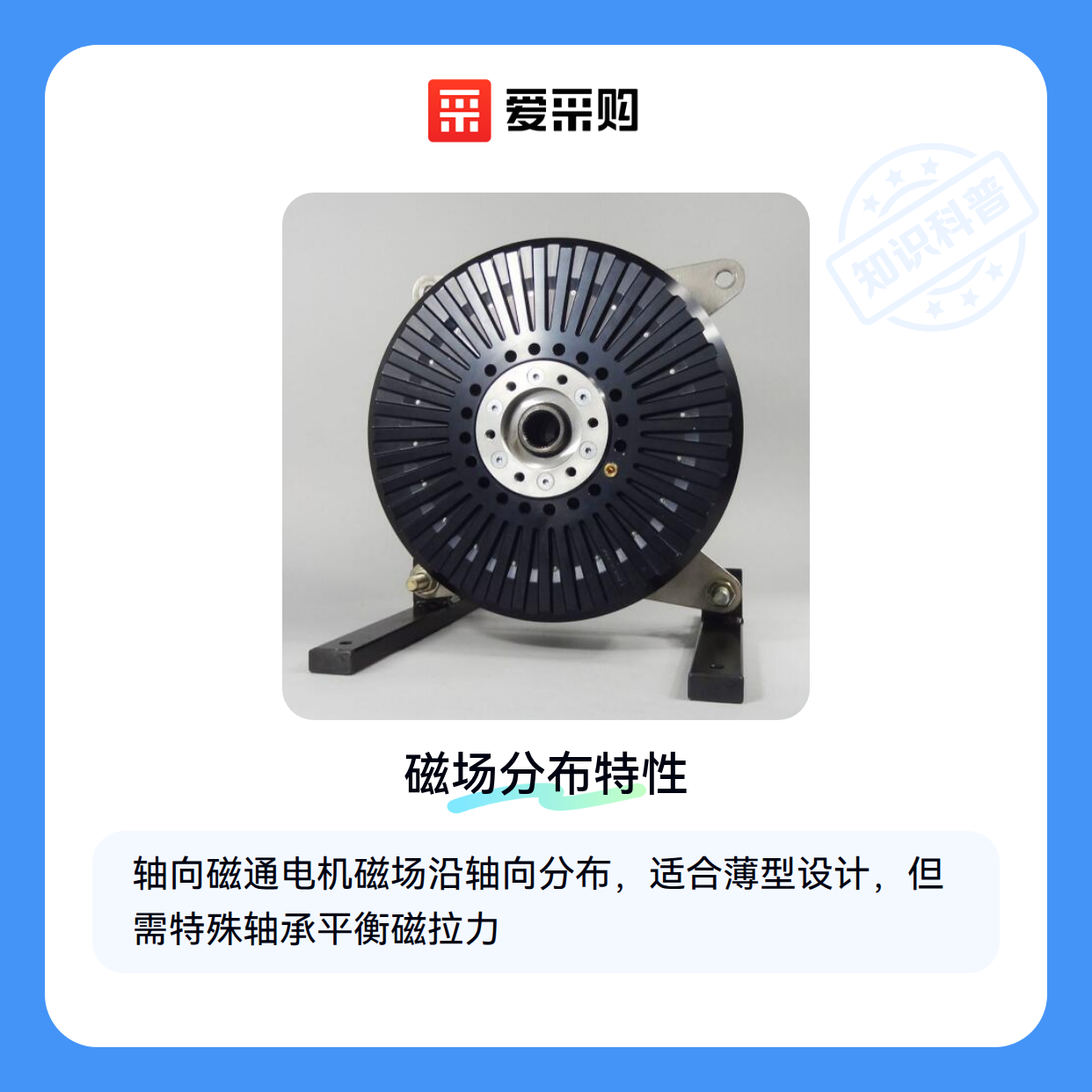

PCB轴向磁通电机的核心特征在于磁场沿轴向分布，其定子与转子的平行排列方式，使得磁力线垂直穿过PCB绕组。这种结构天然适合需要薄型设计的场景，但并非所有外形扁平的电机都采用轴向磁通设计。

与传统径向磁通电机相比，轴向磁通设计的优势主要体现在三个方面：

• 更紧凑的轴向空间利用率
• 更高的扭矩密度
• 更均匀的散热路径

这种磁场分布方式也带来独特挑战——轴向磁拉力需要特殊轴承设计来平衡，而PCB绕组的载流能力直接影响持续输出性能。理解这些底层差异，才能避免将轴向磁通电机简单当作‘更薄的径向电机’使用。

二、扭矩密度与散热效率：轴向磁通的真实取舍点

当比较轴向与径向磁通电机时，单纯看外形尺寸或标称功率会严重误导选型决策。实际应用中需要重点关注两类差异：

• 扭矩输出特性：轴向磁通电机在同等体积下通常能提供更高瞬时扭矩，但持续输出能力受限于PCB散热效率
• 安装兼容性：径向电机更容易适配标准法兰，而轴向磁通电机可能需要定制安装结构

这些差异意味着：在空间严格受限但需要爆发性扭矩的机械臂关节中，轴向磁通可能是优选；而在需要长时间连续运行的传送带场景，传统径向设计可能更可靠。

三、哪些场景更适合选择PCB轴向磁通电机？

PCB轴向磁通电机的扁平结构和磁场分布特性，使其在特定场景下比传统径向磁通电机更具优势。以下三类需求建议优先考虑轴向磁通方案：

• 空间高度受限的集成场景：如无人机动力系统、机器人关节模组等对厚度敏感的应用
• 需要高扭矩密度输出的场景：轴向磁场设计能实现更直接的力传递，适合AGV驱动轮等短时高负载工况
• 要求快速散热的封闭环境：PCB绕组与磁钢的轴向排列更利于建立定向风道

但传统径向磁通BLDC电机在以下情况仍具不可替代性：

• 需要标准化安装接口的批量采购项目
• 长轴传动的机械结构设计
• 对成本敏感且空间余量充足的常规应用

实际选型时需特别注意：轴向磁通电机的性能优势高度依赖配套驱动系统。若采购时只关注主机参数而忽略控制器匹配度，可能无法发挥其扭矩响应快的特性。

四、为什么只买PCB轴向磁通电机主机可能不够？

采购PCB轴向磁通电机后，许多用户会发现系统性能受配套设备影响显著。不同于传统电机，轴向磁通结构的紧凑设计对驱动器和散热方案有特殊要求：

• 控制器需匹配高扭矩密度特性，普通无刷直流电机驱动器可能无法充分发挥其性能潜力
• 扁平结构导致散热面积受限，需配合LISM风机或铝型材散热器增强对流散热
• 轴向磁场的独特分布要求安装时使用专用电机固定螺栓，避免传统径向固定方式导致的磁路偏移

忽视这些配套需求可能导致实际运行中出现扭矩波动、过热保护频繁触发等问题。建议在采购预算中预留20%-30%用于系统适配，这比后期改造更经济。

五、安装PCB轴向磁通电机时最易忽视的3个细节

轴向磁通电机的PCB绕组和特殊结构带来一些独特的使用要求：

1. 安装时需确保轴向受力均匀，偏心力会加速轴承磨损并影响磁场对称性
2. 操作PCB绕组必须佩戴防静电手环，其精密线路比传统漆包线更易受静电损伤
3. 定期检查固定螺栓的预紧力，结构紧凑使得微小的机械松动都会放大振动

这些细节直接影响电机寿命和能效表现。例如某自动化产线因忽略静电防护，导致绕组局部击穿，更换成本远超防护措施投入。

选择PCB轴向磁通电机实质是选择一套系统解决方案。从空间尺寸、扭矩需求到散热条件，再到安装环境中的静电风险，需要建立完整的选型检查清单。对于空间受限但要求高扭矩密度的场景，这种电机配合专用驱动器、散热器和防护措施，往往能提供更优的全生命周期成本。
