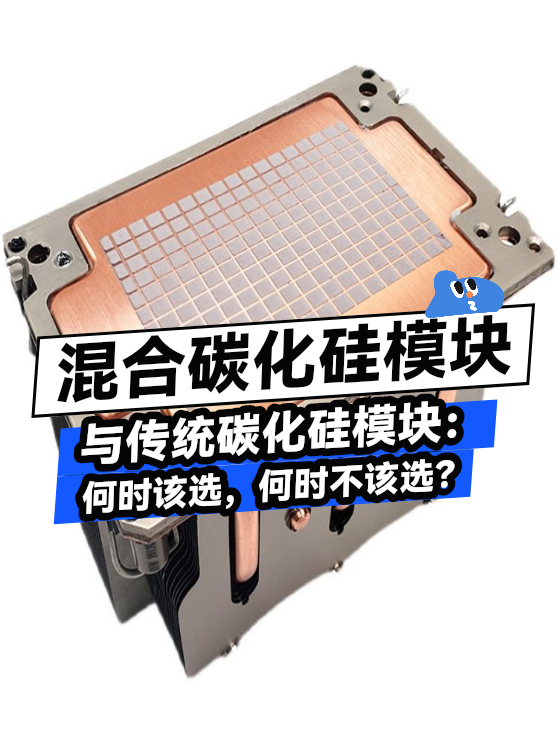

混合碳化硅模块与传统碳化硅模块：何时该选，何时不该选？

混合碳化硅模块与传统碳化硅模块的关键区别在于材料组合和性能平衡。前者通过硅与碳化硅的混合设计，在成本和效率之间找到折中点，而后者则追求碳化硅的极限性能。具体选哪种，得看你的电压等级和散热条件。

一、材料与性能的取舍：为什么混合设计不是简单降配？

混合碳化硅模块的核心差异来自材料组合：

• 导电层保留硅基IGBT，利用其成熟工艺控制成本
• 续流二极管改用碳化硅，降低开关损耗和反向恢复问题 这种组合让模块在中等电压场景（1200V以下）性价比突出。

传统全碳化硅模块虽然开关速度更快、耐温更高，但两个痛点让混合方案更实用：

• 硅基驱动电路可直接沿用，无需重新设计控制系统
• 散热器要求更低，现有风冷或普通水冷就能满足

实际使用中最容易感知的差异是开关损耗。混合模块在20kHz以下频段损耗接近全碳化硅，但频率越高差距越明显——这对光伏逆变器等固定频率应用反而是优势。

二、哪些场景更适合混合碳化硅模块？

混合碳化硅模块与传统碳化硅模块的适用场景差异主要体现在对高频、高压、高温等极端条件的适应性上。

• 高频应用：混合碳化硅模块在高频开关场景下损耗更低，适合光伏逆变器、高频电源等对效率要求苛刻的领域。
• 高压环境：传统碳化硅模块在1700V以上高压场景更成熟，而混合模块在1200V中压段性价比更突出。
• 温度敏感场合：混合模块的硅基部分在常温区稳定性更好，适合工业电机驱动等需要长期连续运行的设备。

需要特别注意，全碳化硅功率模块（如1200V/1700V规格）在电动汽车电驱、超高频无线充电等追求极致功率密度的场景不可替代。其材料特性决定了在超高开关频率下的损耗优势，这是混合模块难以企及的。

实际选型时，除了场景需求还要评估系统兼容性。混合碳化硅模块往往需要重新设计驱动电路，而传统模块的配套方案更成熟。如果现有系统已针对特定模块优化，盲目更换可能带来隐性成本。

三、混合碳化硅模块需要哪些配套支持？

混合碳化硅模块的高频特性对驱动电路提出了更高要求。传统IGBT驱动电路可能无法满足其快速开关需求，导致模块性能下降甚至损坏。实际使用中，需要选择支持更高开关频率、更低延迟的专用驱动电路，例如带有负压关断功能的型号。

散热系统也需要同步升级。混合碳化硅模块虽然损耗更低，但功率密度更高，单位面积发热量可能更大。常见误区是沿用传统散热方案，导致模块长期过热运行。建议搭配热阻更低的大功率散热器，并考虑使用导热硅胶绝缘垫片改善接触面传热效率。

测试环节同样需要适配。普通功率模块测试仪可能无法准确捕捉混合碳化硅模块的快速响应特性，建议使用带宽更高的测试设备。现场维护时还需注意，模块封装吸波材料的老化速度会因高频振动加快，需要纳入定期检查项。

四、什么情况下应该坚持选择传统模块？

当现有配套系统无法改造时，传统模块仍是更稳妥的选择。如果驱动电路、散热系统等关键配套无法同步升级，强行使用混合碳化硅模块反而会增加系统风险。这种情况常见于老设备改造项目，保留原有模块架构往往更经济可靠。

对成本敏感的中低频应用也不必盲目追新。在开关频率要求不高的场景，传统模块配合优化散热设计已能满足需求，改用混合碳化硅模块的性价比优势不明显。此时可将预算优先投向IGBT驱动模块等能直接提升系统稳定性的环节。

最终决策应回归核心需求：高频场景选混合模块追求性能，存量系统改造优先保障兼容性，中低频常规应用平衡成本与可靠性。配套条件的成熟度往往比模块本身参数更能决定实际使用效果。
