从封装到内核,MCU选型的5个关键维度
21小时前一、为什么汽车电子和智能家居需要不同的MCU?
- 可靠性要求:汽车电子需要
汽车级mcu 应对-40℃~125℃极端温度,而智能家居设备通常在0℃~70℃工作 - 实时性差异:发动机控制要求微秒级响应,家电设备毫秒级响应即可满足
- 外设接口:车载系统需要CAN总线接口,消费电子更依赖USB和WiFi模块
- 认证标准:AEC-Q100认证是汽车电子的硬门槛,消费级只需基础EMC测试

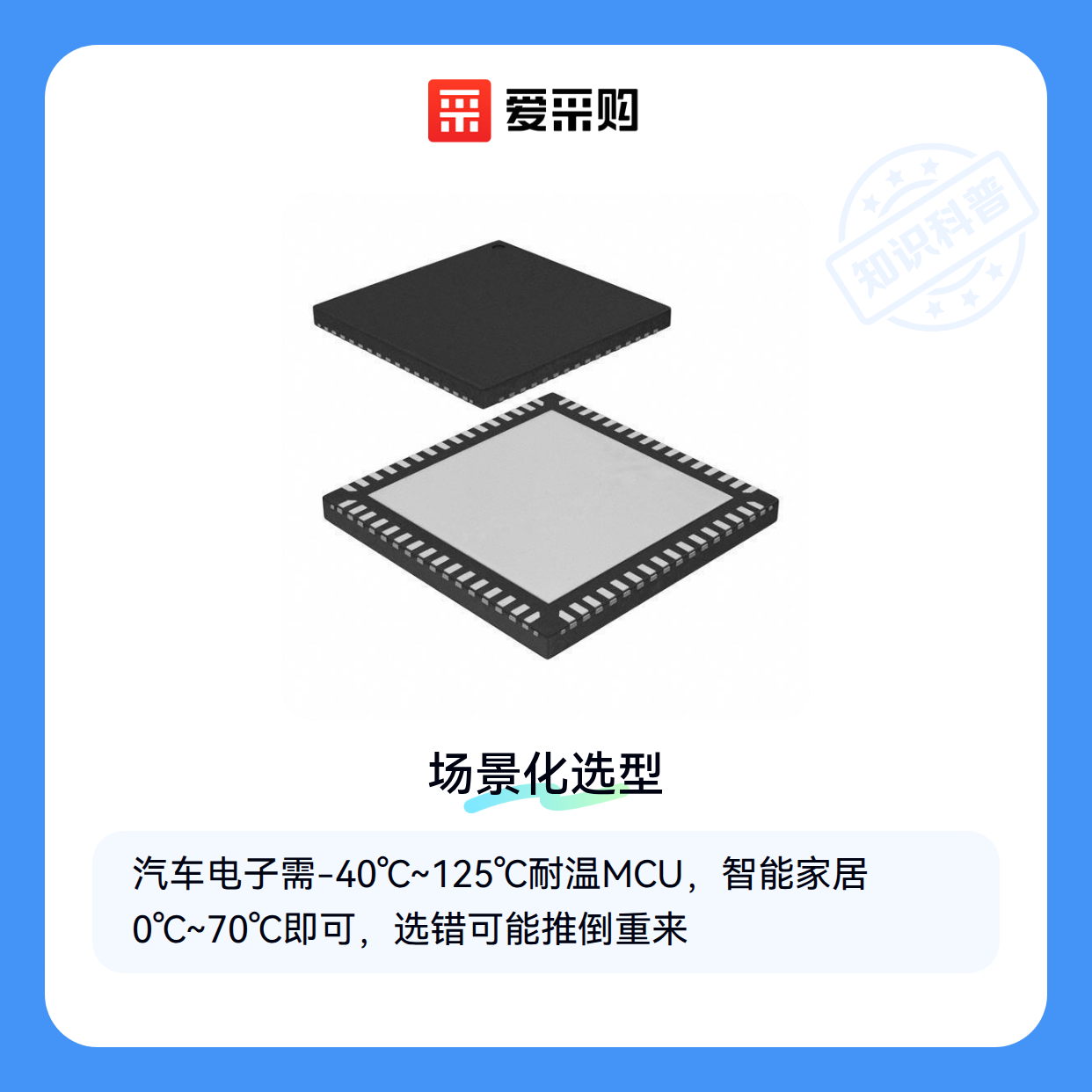

以VQFN封装为例,这种紧凑型封装在空间受限的穿戴设备中优势明显,但对散热要求高的工业场景可能成为短板。
二、从8位到32位,内核架构如何影响开发效率?
- 指令集效率:
8位单片机 每条指令处理4-8bit数据,32位单片机 单指令可处理32bit数据 - 内存管理:8位架构通常直接寻址,32位支持虚拟内存和MMU单元
- 开发环境:ARM Cortex-M系列有完善的
嵌入式处理器 生态,小众架构工具链可能残缺 - 功耗平衡:8位机静态功耗可低至0.1μA,32位机运行模式效率更高
⚠️ 误区警示:不是核心越多越好——双核
三、四种典型场景的MCU配置方案对比
| 场景 | 核心配置 | 典型外设;开发难点 |
|---|---|---|
| 工业控制 | 多路ADC/PWM;抗干扰设计 | |
| 消费电子 | 低成本8位单片机 | 触摸按键+LED驱动;功耗优化 |
| 汽车电子 | 锁步核汽车级mcu | CAN-FD+硬件加密;功能安全认证 |
| 物联网终端 | BLE/Zigbee+RTC... |
工业场景特别要注意:
- 电磁兼容性要求达到IEC 61000-4-3标准
- 需要带硬件CRC校验模块预防数据篡改
- 推荐使用带
fpga 协处理的方案处理实时信号
物联网设备则更关注:
- 休眠电流需控制在5μA以下
- 支持OTA升级的存储分区设计
- 射频匹配网络需要特殊阻抗控制
四、没有这些工具,MCU就是一块硅片
- 调试工具:
仿真器 能实时监控寄存器状态,比单纯用烧录器 效率提升3倍以上 - 评估平台:官方
开发板 提供已验证的参考设计,节省外围电路调试时间 - 辅助设备:逻辑分析仪配合
pcb板 测试信号完整性 - 软件生态:成熟的IDE支持代码自动补全和性能分析
以J-Link仿真器为例,它的高速跟踪功能可以捕获纳秒级时序异常,这是普通串口调试无法实现的。
开发板选择要注意接口兼容性,最好包含SWD、JTAG和UART三种调试接口。
五、同样的MCU,为什么有人开发周期短一半?
- 时钟配置:错误匹配
晶振 负载电容 会导致起振失败,12.5pF和20pF差异就可能导致通信异常 - 电源设计:LDO和DCDC的选择影响纹波系数,建议预留测试点
- 代码优化:关键中断服务程序应该用汇编编写
- 测试方法:批量生产前要做高低温老化测试
⚠️ 常见坑点:使用内部RC振荡器时,温度每变化10℃可能产生1%频率偏差,对UART通信是致命伤。
选型本质是平衡性能、成本和风险的艺术。对于量产项目,建议先用开发板验证核心功能,再根据嵌入式处理器的实际负载调整配置。记住:最贵的MCU不一定最适合,但勉强够用的方案后期变更成本可能更高。
