一、为什么输入电压超出范围会让S15B性能骤降？

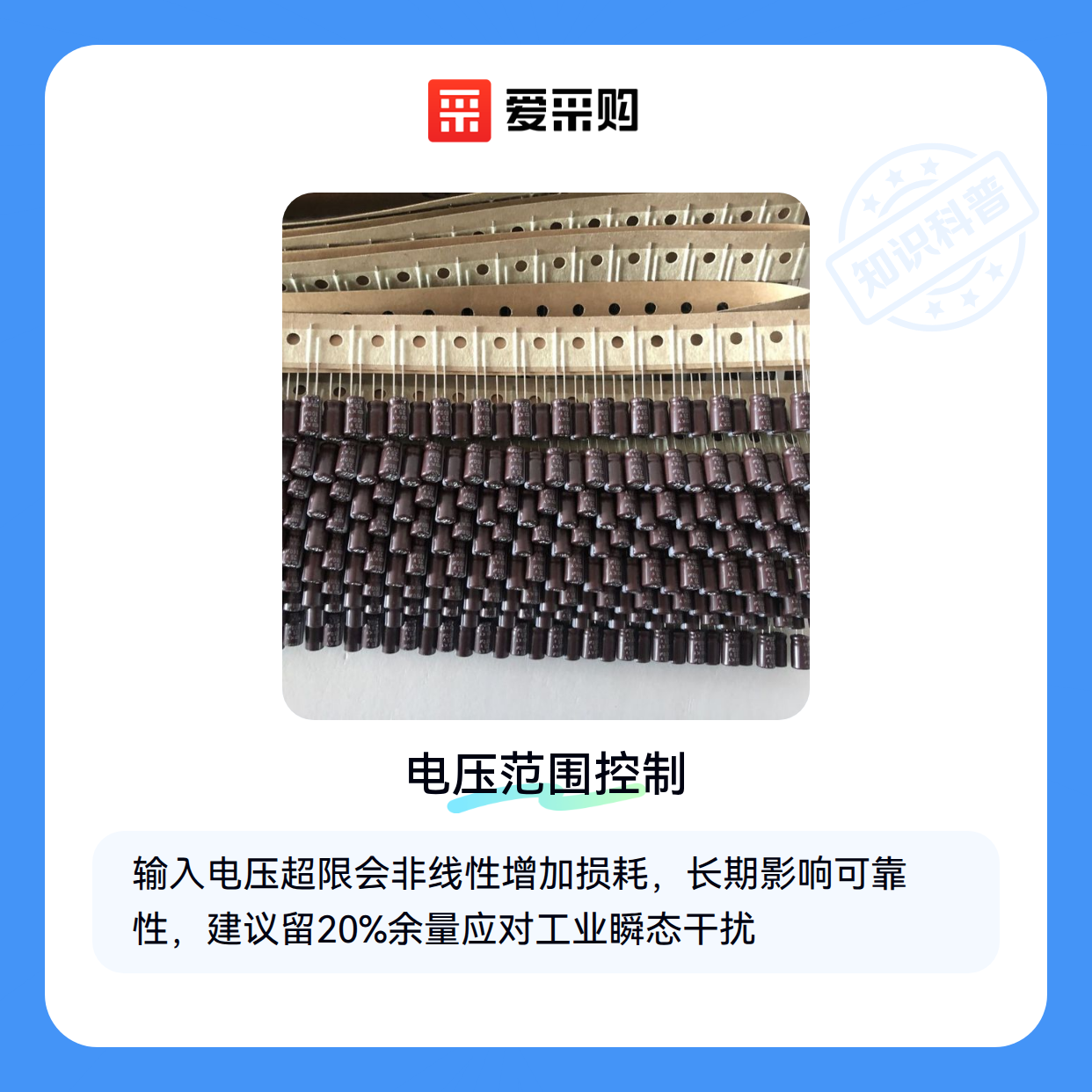

降压芯片S15B的规格书中明确标注了输入输出电压范围，但实际应用中常被忽视的是：超出这个范围时，芯片内部的MOSFET开关损耗会非线性增加。 当输入电压超过上限，控制环路为维持目标输出电压会大幅缩短导通时间，导致开关损耗主导效率下降；而低于下限电压时，内部逻辑电路可能无法正常驱动功率管。
这类问题在现场往往表现为两种隐性代价：
- 轻度超限时效率下降不明显，但芯片结温持续累积，长期可靠性受影响
- 严重超限时可能瞬间触发过压保护，导致系统意外重启
选择
降压芯片S15B为什么没达到预期效果？可能是这些细节在拖后腿
4小时前如何判断当前电路是否匹配芯片的电压要求？最简单的方法是测量系统上电、负载突变等极端工况下的实际输入电压波形，对比芯片规格书中的绝对最大值参数。
二、为什么负载突变时输出电压会不稳定？
降压芯片S15B在快速负载变化时容易出现输出电压震荡，这与其瞬态响应特性直接相关。当负载电流突然增大时，芯片内部的反馈环路需要一定时间调整，此时输出
选择输出电容时需重点关注两个维度：
- 容值：建议选择比常规计算值更大的容值，为负载突变预留缓冲空间
- 低ESR特性：优先选用钽电容或低ESR的贴片陶瓷电容，减少能量传递损耗
对于频繁切换负载的场景（如电机启停、LED屏刷新），还需要在PCB布局时尽量缩短电容与芯片的走线距离。过长的走线会增加寄生
三、散热不足如何悄悄拉低持续输出能力？
S15B的持续输出电流能力高度依赖实际散热条件。规格书标注的参数通常基于理想散热环境，但实际应用中常见的密闭空间、无风道设计会导致结温快速累积。 当芯片温度超过临界点，会触发内部过热保护或直接降额运行，此时即使负载电流未超限，输出电压也会异常下降。
有效的热管理需要系统级考虑：
- 优先选择带金属散热焊盘的封装型号
- PCB设计时预留足够的铜箔面积帮助导热
- 对于长期高负载场景，建议搭配铝型材
散热片 使用
实际测试中发现，在相同负载下，使用
四、从选型到落地的完整风险规避策略
要系统性避免S15B的误用风险，建议按以下步骤验证：
- 电压匹配检测：用
示波器 监测输入电压波动是否在规格范围内 - 负载评估：记录实际工作时的最大电流及变化频率
- 热仿真：通过红外热像仪观察长时间运行后的温度分布
对于关键应用场景，可在设计阶段预留以下冗余：
- 电压裕量：选择输入电压上限比实际最高值高20%以上的型号
- 电流裕量：按峰值电流的1.5倍选型
- 散热裕量：在计算所需散热面积基础上增加30%
最终采购决策时，不应仅比较芯片单价，而要综合评估配套元件成本、散热方案投入以及潜在维护成本。适合的型号+合理的冗余设计，往往比盲目追求高规格更经济可靠。
