ULN2003达林顿管提前失效，往往是因为负载不匹配或散热不足——它虽然能驱动大电流，但超出设计边界就会迅速老化。
你的ULN2003达林顿管为什么总提前失效？
7小时前一、哪些操作会让ULN2003提前‘退休’？
实际使用中，ULN2003的失效很少是突然发生的，更多是长期误用积累的结果。高频出现的场景包括：
- 驱动感性负载（如继电器、电机）时未加续流二极管，关断瞬间的反向电动势直接冲击内部晶体管
- 长时间工作在接近500mA的单路电流极限值，导致结温持续偏高
- 将多路输出并联试图提升电流能力，反而因均流不均加速局部老化
这些场景的共同点是超出了芯片的瞬态耐受或热设计余量，而
二、为什么ULN2003在这些场景下容易失效？
ULN2003作为达林顿晶体管阵列，其设计初衷是驱动中等功率负载，但在实际应用中，以下几个常见误用场景会导致其提前失效或效果不达预期：
- 负载电流超过额定值：ULN2003的单路输出电流通常限制在500mA以内，若驱动更高电流的负载（如大功率电机），内部晶体管会因过载发热，长期使用可能导致烧毁。
- 散热不足：连续工作时，若未配备足够散热措施（如
散热片 或通风设计），芯片温度会快速上升，影响性能甚至损坏。 - 感性负载未加续流二极管：驱动继电器或电机时，感性负载的反向电动势可能击穿内部晶体管，尽管ULN2003内置了钳位二极管，但在高能量冲击下仍可能失效。
这些误用的直接后果包括输出能力下降、芯片过热保护频繁触发，甚至永久性损坏。例如，在散热不足的情况下强行驱动高电流负载，ULN2003的结温可能迅速超过安全阈值，导致内部晶体管特性劣化，最终完全失去驱动能力。
三、如何判断ULN2003是否适合你的应用？
判断ULN2003是否适用的核心依据是负载特性与环境条件：
- 电流需求：若单路负载电流持续超过400mA（留有余量），或总功耗明显高于芯片散热能力，应考虑更高电流的驱动方案。
- 负载类型：驱动高感性负载（如大型继电器）时，需额外评估反向电动势的能量是否超出内置二极管吸收能力。
- 工作环境：密闭空间或高温环境下，散热条件会成为限制因素。
当ULN2003无法满足需求时，替代方案需根据具体场景选择：
- 需要更高电流驱动：可选用八通道的
ULN2803 ，其封装和逻辑兼容性类似，但部分型号允许更高输出电流。 - 极端电流或电压需求：
MOSFET驱动 模块（如L293D ）或分立式达林顿管（如TIP120 ）可能更合适，但需注意电路复杂度增加。 - 隔离需求：若系统对噪声敏感，可搭配
光耦隔离器 使用。
替代方案的选择需权衡电流能力、封装兼容性以及成本。例如，ULN2803在引脚布局和逻辑电平上与ULN2003高度一致，适合需要直接替换且电流需求稍高的场景，而MOSFET方案则更适合对效率和散热要求严苛的应用。
四、如何避免ULN2003达林顿管的常见使用错误？
正确使用ULN2003达林顿管的关键在于负载匹配和散热管理。
- 负载电流不应超过ULN2003的额定值，否则会导致过热甚至烧毁。

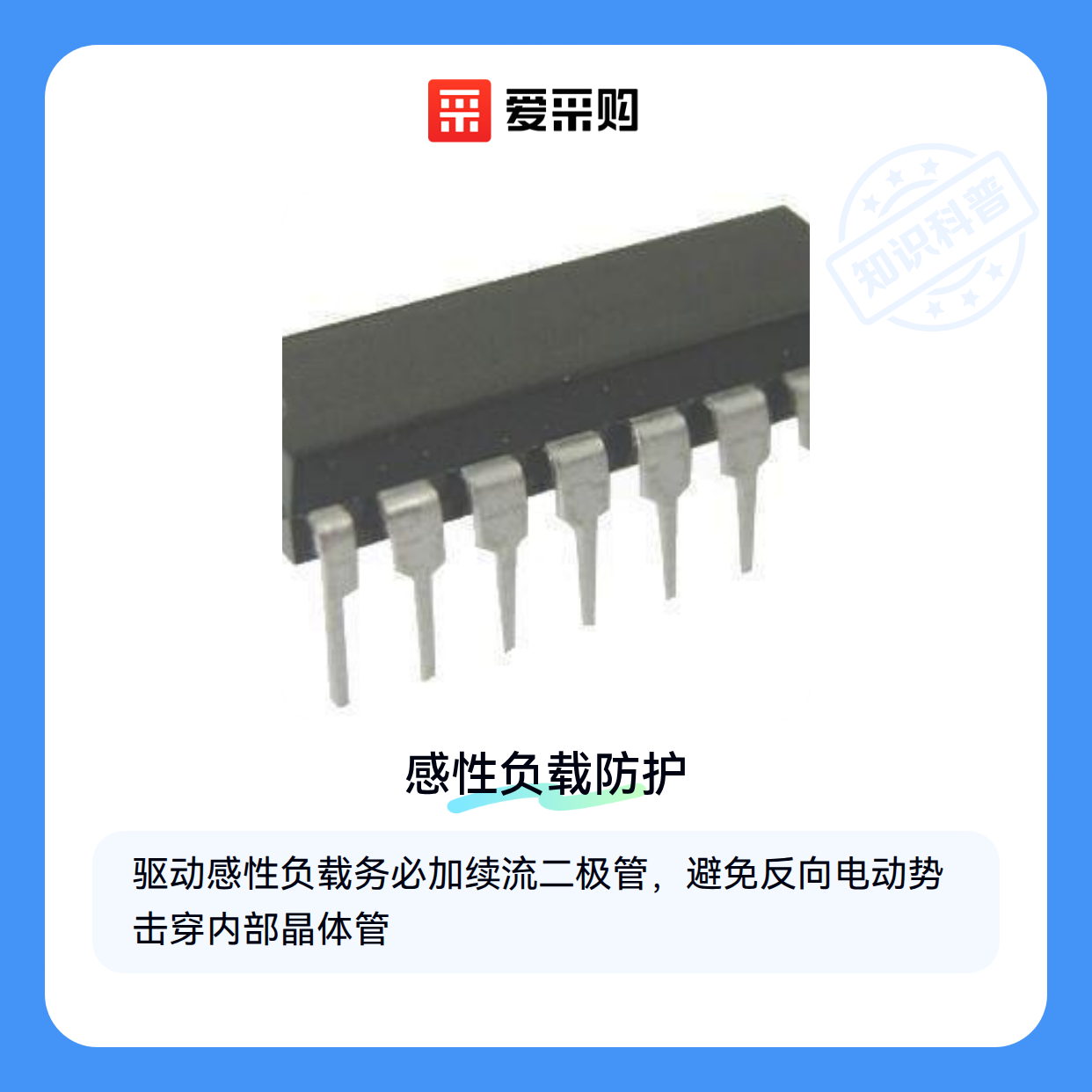

- 感性负载（如继电器、电机）必须并联续流二极管，避免反向电动势损坏器件。
实际布线时，建议使用
散热处理常被忽视：
- 连续工作时建议加装散热片，可用
导热硅胶 固定以提升热传导效率。 - 空间受限时，小型
散热风扇 能有效降低工作温度。
调试阶段推荐配合
当驱动超规格负载时，应考虑改用
