为什么你的ABF基板总用不对？可能选型时就错了

ABF基板选型失误可能导致封装失效或性能不达标，但多数采购决策仅停留在基础参数对比层面。本文将帮你建立从芯片需求到基板特性的完整匹配逻辑。

一、为什么普通基板无法替代ABF材料？

高频芯片封装对基板材料有三项核心要求：

• 介电常数需稳定控制信号传输损耗
• 热膨胀系数必须与芯片硅片匹配
• 表面平整度要满足微米级线路加工

传统FR-4或BT基板在1GHz以上频率会出现明显信号衰减，而ABF材料通过树脂改性实现了更稳定的介电性能。其热膨胀系数也更接近半导体芯片，避免温度循环下的焊接点开裂风险。

当封装线宽小于20微米时，普通基板表面粗糙度会导致线路断路。ABF特有的平坦化处理工艺为此类高密度布线提供了必要基础。

二、如何根据芯片需求匹配ABF规格？

ABF基板的选型本质是芯片算力与封装层级的平衡：

• 4-6层结构适合中低频处理器
• 8层以上应对多核高功耗芯片
• 超薄型优先考虑移动设备散热

盲目选择高规格多层板不仅增加30%以上成本，还可能因层间对位精度要求过高反而降低良率。关键是根据芯片的引脚数量和功耗区间确定最小够用规格。

FC-BGA封装通常需要搭配高TG值的ABF材料以承受回流焊高温，而CSP封装则更关注基板的柔韧性。这种场景化差异正是选型中最容易被忽视的决策点。

三、ABF基板与替代方案如何根据场景精准分流？

当芯片封装需要处理高频信号或高密度布线时，ABF基板的低介电常数和精细线路能力成为不可替代的选择。但并非所有封装场景都需要ABF的高性能，以下场景更适合考虑替代方案：

• 低频消费电子封装：普通FR-4基板已能满足基本绝缘和机械支撑需求
• 大尺寸功率器件封装：陶瓷基板或金属基板在散热性能上更具优势
• 临时性测试验证：可复用载板能显著降低研发阶段的材料成本

玻璃基板虽然也能实现高密度互连，但其热膨胀系数与芯片的匹配度较差，在温度循环测试中容易出现界面分层问题。而普通BT树脂基板虽然成本更低，但线路精度和信号完整性难以满足5G毫米波芯片的封装要求。

对于需要兼顾信号完整性和散热需求的应用，高密度互连基板通过特殊的铜柱互连结构和导热通道设计，能在不显著增加成本的前提下实现性能平衡。这类方案特别适合中高端GPU和AI加速芯片的封装场景。

选型决策时建议先明确三个边界条件：芯片引脚密度是否超过100μm间距、工作频率是否进入GHz范围、预期使用寿命是否超过5年。只要满足任一条件，ABF基板的长期可靠性优势就会超过其初期成本差异。

配套化学品的选择同样影响ABF基板最终性能，特别是电镀液成分需要与基材表面处理工艺严格匹配。

四、为什么ABF基板加工需要特殊配套材料？

采购ABF基板后，许多用户会发现加工环节的良品率波动远超预期。这往往源于对配套材料的兼容性要求认知不足——普通光刻胶和电镀液可能因成分差异导致线路成型缺陷。

关键配套需匹配ABF的低热膨胀特性：

• 光刻胶需具备更高解析度以适应微细线路
• 电镀液应控制铜离子沉积速率避免应力集中
• 清洗剂须兼容ABF表面处理层且不留残留

特别是基板清洗环节，传统溶剂可能侵蚀ABF的树脂体系。专用于精密基板的清洗剂通常采用中性PH值配方，既能去除蚀刻残留物，又不会影响介质层绝缘性能。

这些配套材料的协同选择，本质上是在平衡加工效率与长期可靠性。忽视这一点，即便基板本身参数达标，后续封装过程仍可能暴露出附着力不足或高频损耗等问题。

五、ABF基板哪些使用细节最容易被忽视？

从拆包装到回流焊，ABF基板对全流程环境控制的要求比普通基板更严苛。运输存储环节的防潮措施不足会导致介质层吸水，而车间温湿度波动可能引发基板翘曲。

操作时需特别注意：

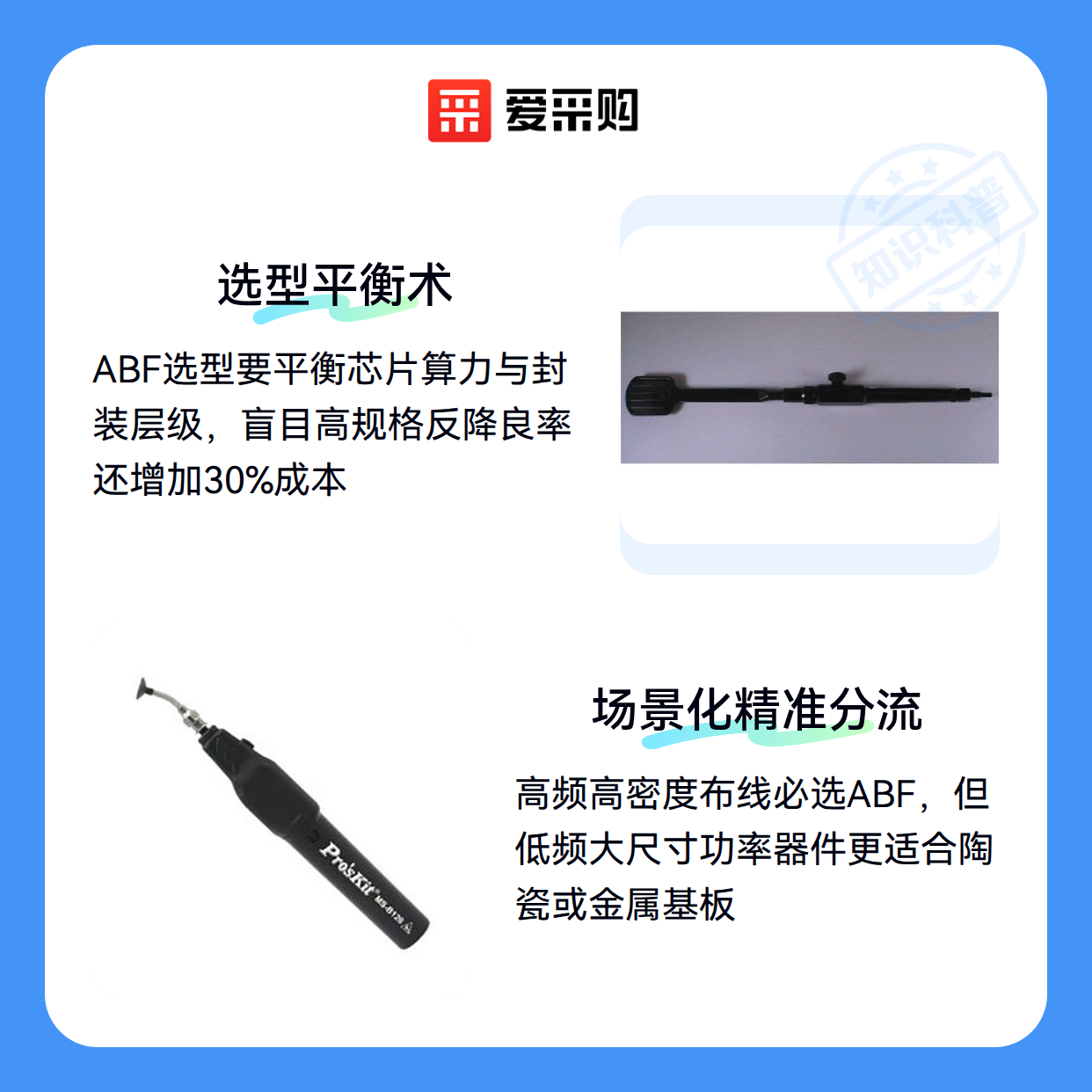

• 避免徒手接触活性表面，防静电手套和真空吸笔是必备工具
• 切割分板前需确认ABF层与铜箔的粘合状态
• 回流焊温度曲线应参照基板厂商的梯度建议

这些细节管理看似增加短期成本，实则能规避因基板变形导致的芯片贴装偏移等隐性损失。建立从入场检验到过程监控的完整追溯体系尤为重要。

ABF基板的选型本质是系统匹配工程——需要同步考量芯片算力需求、封装工艺路线、配套材料兼容性以及产线管控能力。仅孤立比较基板参数或单价，反而可能陷入反复试错的成本陷阱。
