翻转气缸怎么选才能避免设备不匹配？

选错翻转气缸可能导致设备频繁停机或动作精度不达标，本文将帮你理清关键参数与场景的匹配逻辑，避免采购后才发现不兼容问题。

一、为什么同样行程角度的翻转气缸负载能力差异大？

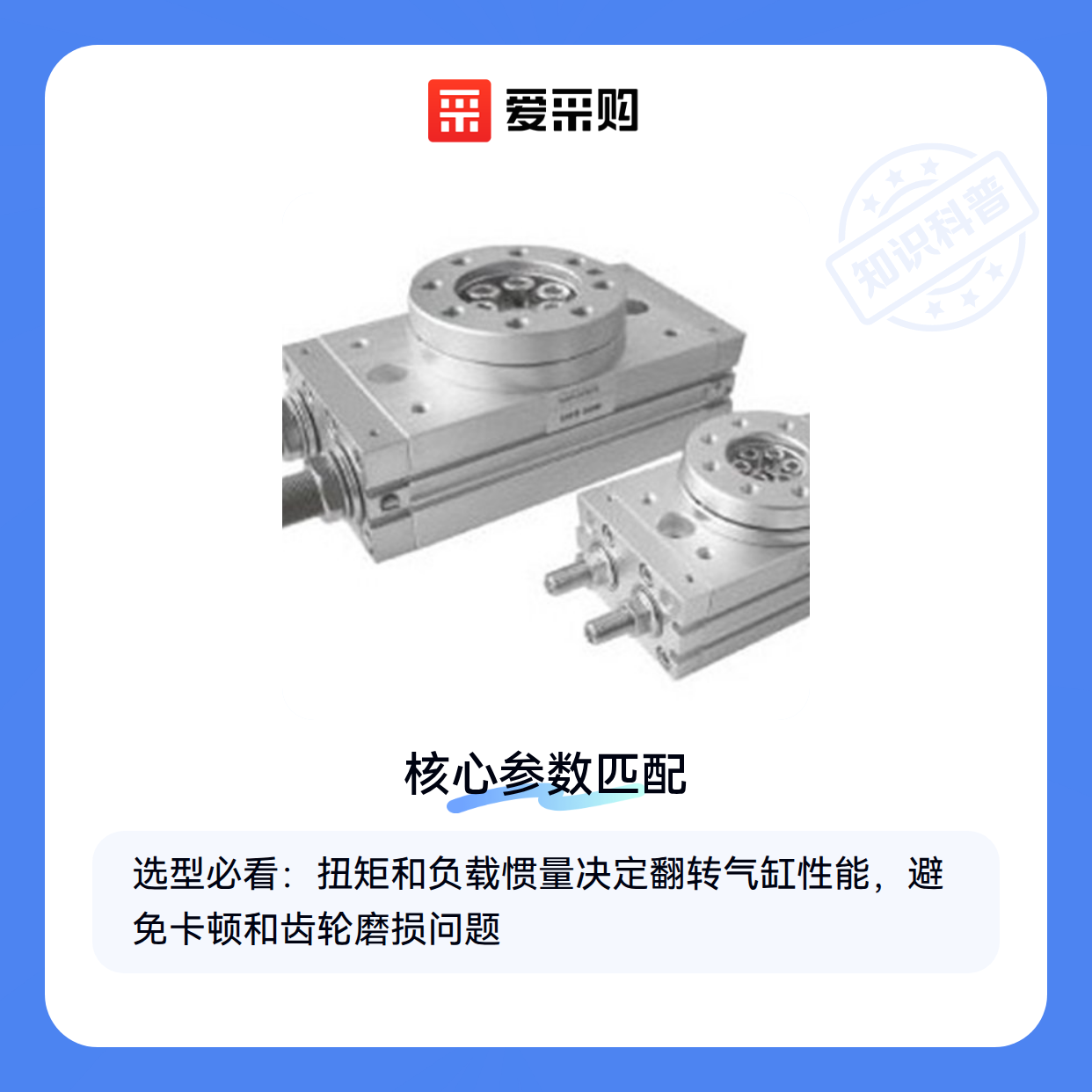

翻转气缸的核心价值在于将直线运动转化为精准旋转，但用户常误以为只要旋转角度匹配即可。实际选型需同步计算扭矩与负载惯量：

• 扭矩不足会导致翻转动作卡顿甚至无法启动
• 负载惯量过大会加速齿轮磨损，缩短使用寿命

半导体翻转气缸对重复定位精度要求更高，需特别关注缓冲设计。普通工况下，双作用型比单作用型更适合高频翻转场景。

当设备空间受限时，紧凑型翻转气缸通过优化内部齿轮结构实现小体积大扭矩，但需注意其散热性能可能弱于标准型号。

二、180度与多角度翻转气缸分别适合什么场景？

固定180度翻转的气缸结构简单可靠，适合分拣、装配等标准化工序；而可调角度型号虽然灵活，但额外调节机构会增加维护点。

旋转式翻转气缸在狭小空间内优势明显，其内置轴承能承受更大径向力，适合机械臂末端工具快换等场景。

谐波齿轮翻转气缸通过柔性传动实现零背隙运动，特别适合光学元件定位等高精度需求，但成本明显高于普通齿轮结构。

三、液压与伺服方案对比下，翻转气缸更适合哪些场景？

当自动化设备需要旋转执行机构时，除了翻转气缸，液压旋转油缸和伺服电机旋转机构也是常见选择。这三种方案在速度、精度和成本上各有侧重：

• 液压油缸：适合需要极大扭矩的重载场景，但响应速度较慢且存在液压油泄漏风险
• 伺服旋转机构：定位精度最高，适合需要连续角度调节的精密场合，但采购和维护成本显著更高
• 翻转气缸：在中等负载下平衡了响应速度和成本，特别适合需要快速定位的间歇性翻转动作

对于大多数自动化产线的工位翻转、物料转向等典型应用，180度翻转气缸往往是最经济高效的选择。其齿轮齿条结构能确保末端位置重复精度，而气动驱动方式避免了液压系统的复杂管路布置。在需要双向驱动的场景，双作用翻转气缸通过两侧进气实现更稳定的往复运动。

需要注意的是，气动系统的稳定性很大程度上取决于配套元件。选择翻转气缸时，应同步考虑磁性开关的位置检测能力和三联件对气源的净化效果，这些附件会直接影响动作可靠性和使用寿命。

四、主缸选对后，哪些附件能避免后续使用隐患？

翻转气缸的稳定运行往往依赖配套附件的协同工作。磁性开关作为位置反馈的核心部件，其可靠性直接影响设备动作的精准度。劣质磁性开关可能导致误信号，轻则影响生产效率，重则引发设备误动作。选择时需关注防护等级与响应频率，高频翻转场景建议选用金属外壳的型号。

气源处理环节常被忽视的三联件（过滤器、减压阀、油雾器）对气缸寿命有决定性影响。未经过滤的压缩空气会加速密封圈磨损，而压力波动可能导致翻转角度偏差。在粉尘较多的车间环境中，建议额外加装防尘罩保护气缸活塞杆。

缓冲装置的选择同样关键：

• 机械缓冲器适合中低速轻载场景
• 液压缓冲器能更好吸收高频翻转的冲击能量
• 紧凑型安装空间需注意缓冲器外径与行程匹配

这些附件虽小，却是预防'主缸性能达标但系统频繁故障'的关键防线。

五、为什么参数相同的翻转气缸寿命差异明显？

定期润滑是延长翻转气缸寿命最经济的方式。专用气缸润滑脂需每季度补充，特别要注意旋转关节处的油膜保持。若听到金属摩擦异响，往往说明润滑已失效，继续使用会加速轴承磨损。

安全防护措施容易被忽略：

• 危险区域应安装安全光栅实现急停保护
• 气管接头需用扎带固定避免振动脱落
• 电磁阀故障时手动测试按钮能快速诊断问题

这些细节处理得当可降低突发停机风险。

异常噪音是最直接的故障前兆。旋转部位咯吱声可能预示轴承损坏，而气路嘶鸣声往往指向漏气。建立声音与故障类型的对应关系，能帮助提前更换易损件避免更大损失。

选择翻转气缸实质是构建系统解决方案。从核心参数匹配到附件选配，再到日常维护习惯，每个环节的疏漏都可能抵消设备本身的性能优势。建议采购前用'参数-场景-配套'三维度清单逐项验证，才能实现真正的长期性价比。
