半导体选型避坑指南：为什么参数齐全不等于适合你？

面对琳琅满目的半导体产品，你是否曾困惑：为什么参数齐全的型号，在实际应用中却表现平平？本文将帮你建立系统化的选型思维，避开‘纸上谈兵’的采购陷阱。

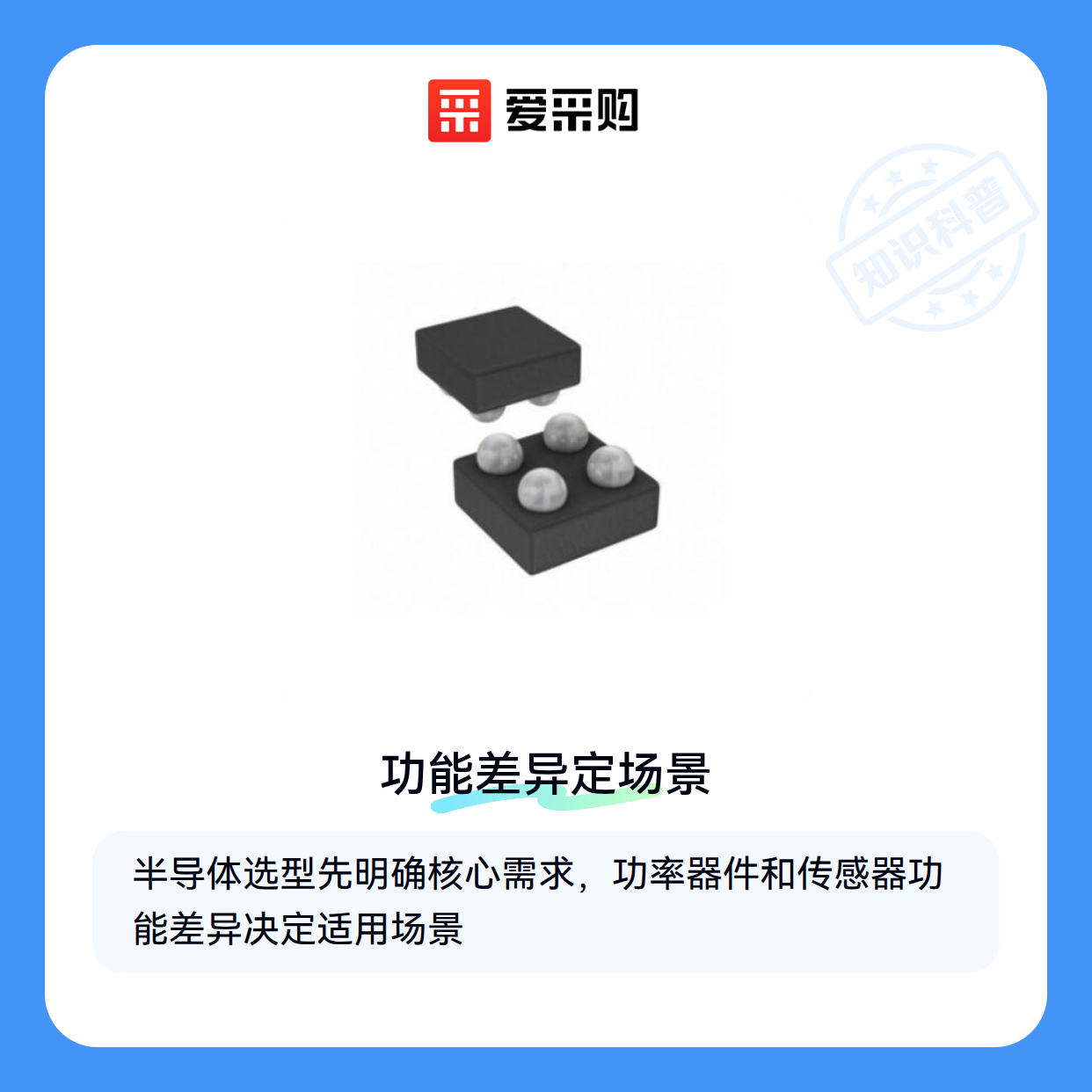

一、半导体功能差异如何影响你的实际需求？

半导体并非通用零件，其核心功能差异直接决定适用场景。例如功率器件侧重电流承载能力，而传感器更关注信号精度——这意味着选型前必须明确你的核心需求是能量转换、信号处理还是逻辑控制。

常见误区是将所有半导体视为可互换部件。实际上，即使同为贴片MOS管，用于电机驱动和电源管理的型号在导通电阻、开关速度等关键指标上就有显著差异。

建立功能分级的思维框架后，下一步需要关注的是参数体系间的关联性——这正是大多数选型失误的根源所在。

二、为什么单独看参数指标会误导决策？

电气参数、环境耐受性和封装形式的协同效应往往被忽视。例如高温环境下，即使标称耐温达标的半导体，也可能因封装材料膨胀系数不匹配导致焊点开裂。

测试环节同样关键：手动探针台的接触阻抗会直接影响高频器件的参数测量精度。这就是为什么实验室数据与现场表现常有偏差。

真正的选型智慧在于识别参数间的制约关系——提升开关速度往往牺牲耐压能力，追求小型化可能降低散热效率。接下来需要根据具体应用场景找到平衡点。

三、如何根据应用场景选择最合适的半导体？

半导体选型的核心不是追求参数齐全，而是匹配实际应用场景的关键需求。以下是四种典型场景的选型逻辑：

• 高频场景：优先考虑开关速度和信号完整性，如通信设备中的激光二极管模块
• 高压场景：注重击穿电压和散热性能，PNP型功率晶体管在此类场景更可靠
• 高精度场景：需要关注温漂和噪声系数，MEMS VOA芯片等光电器件是典型选择
• 通用场景：平衡成本与基础性能，TO-92温度传感器等标准封装器件更具性价比

光电器件的选型特别需要注意波长匹配问题。例如红外线接收头的有效距离与管脚间距会直接影响安防设备的布局设计，而不同封装形式的传感器芯片对PCB电路板的空间利用率差异明显。

在确定主器件后，封装测试环节往往被低估。晶圆级探针台可以提前发现潜在缺陷，而X光机封装检测能有效识别焊接不良等问题。这些配套检测设备的投入，长期来看反而能降低整体质量成本。

最终决策时建议绘制参数优先级矩阵：将场景核心需求放在第一象限，辅助功能放在第四象限。这种四象限法能有效避免被冗余参数干扰，聚焦真正影响使用效果的关键指标。

四、为什么主器件到位后，配套系统反而成为关键瓶颈？

半导体器件的性能发挥往往受制于配套系统的协同能力。许多采购者投入大量精力选型主器件后，才发现散热不足导致降频、测试设备精度不够掩盖真实性能、或环境控制缺失引发早期失效。这三类配套问题会直接抵消主器件的参数优势。

配套系统的选配需要遵循主从匹配原则：

• 散热设备需根据半导体功耗峰值和封装形式选择主动/被动方案，电力半导体散热器与监控摄像头散热器的设计逻辑就存在明显差异
• 测试仪器要覆盖器件的极限工作条件，直流探针台夹具的接触阻抗会影响高频参数测量精度
• 环境控制系统需匹配器件敏感度，无尘室洁净车间对防静电和微粒控制的要求远高于普通电子车间

以晶圆镊子为例，普通镊子的金属残留和静电释放可能污染晶圆表面，而专用防静电晶圆镊子采用PEEK材质和特殊结构设计，既能稳定夹持又不引入二次污染。这类配套工具的细微差异往往在量产后才显现影响。

五、参数达标却频繁故障？可能是这些操作细节被忽略

半导体器件的失效案例中，约三分之一源于操作维护不当。防静电措施不足会导致MOS器件栅极击穿，而错误的焊接温度曲线可能使BGA封装产生隐性裂纹。这些隐患不会立即显现，但会显著缩短器件实际寿命。

不同封装形式的维护要点： QFN封装需重点监控焊盘氧化情况，存储时应使用防静电自封袋保持干燥 BGA器件返修需要精密微调探针座配合温度曲线监测 功率模块的硅脂需要定期更换，劣化的散热界面材料会使结温升高

清洗环节尤其容易被低估。普通溶剂可能腐蚀键合线或残留导电微粒，而专用半导体清洗剂能针对焊剂、微粒等不同污染物定制配方。例如氢氟醚清洗剂在去除光刻胶残留时，对金属层的腐蚀性明显低于传统溶剂。

半导体选型的终极考验不在于参数对比，而在于能否构建器件-配套-操作的全链路适配体系。从晶圆镊子的材质选择到清洗剂的成分匹配，每个细节都在重新定义器件的实际性能边界。建议采购团队建立包含环境模拟测试的选型验证流程，将配套成本和操作风险纳入早期决策。
