三极管PWM控制总是不稳定？可能是这些关键参数没选对

三极管PWM控制电路频繁出现波形畸变或器件过热？这往往源于对开关特性与负载匹配关系的忽视。本文将帮你理清选型时必须验证的三个关键参数边界，避免陷入反复调试的困境。

一、为什么三极管能实现PWM却容易不稳定？

PWM控制本质是通过快速切换导通/截止状态来模拟可变电压，而三极管正是利用饱和区与截止区的特性转换来实现这一功能。但不同于理想开关，实际器件存在两个固有缺陷：

• 导通时需要基极驱动电流持续维持饱和状态
• 关断时存在存储电荷导致的延迟效应

这些特性使得三极管PWM的性能高度依赖工作频率与负载电流的匹配程度，直接决定了后续参数选择的判断逻辑。

二、哪些参数会最先突破三极管的PWM能力边界？

当三极管PWM出现控制异常时，通常意味着以下某个参数已超出器件承受范围：

• 开关频率：高频下存储电荷无法及时消散会导致波形失真
• 峰值电流：超出额定值会使器件退出饱和区转为线性放大
• 占空比：持续导通时间过长可能引发热积累问题

这三者构成相互制约的关系——试图提升某一指标时，往往需要牺牲其他参数余量。这也是为什么同类三极管在不同场景下表现差异显著的关键原因。

三、低压小电流还是高压大电流？三极管PWM的选型分水岭

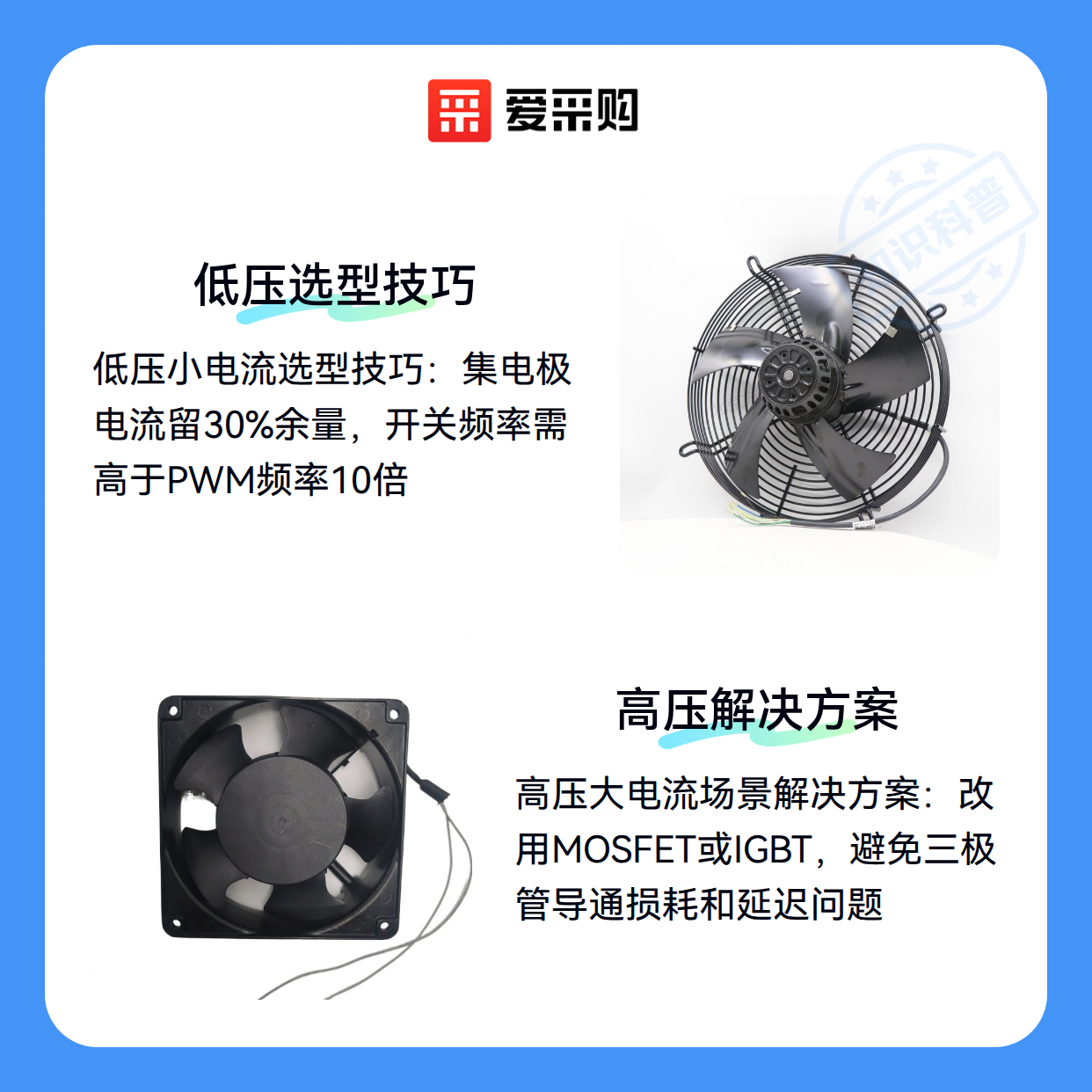

当负载电流较小且工作电压较低时，普通三极管PWM方案仍具成本优势，但需重点确认两个参数：

• 集电极最大持续电流需留出至少30%余量应对启动峰值
• 开关频率上限需高于实际PWM频率1个数量级 这类场景下，开关三极管或达林顿管能较好平衡响应速度和散热需求。

若负载电流超过5A或电压超过60V，三极管方案会面临明显瓶颈：

• 饱和压降导致的导通损耗呈指数级上升
• 开关延迟使高频PWM波形严重畸变 此时应评估MOSFET或IGBT方案，其低导通电阻和快速开关特性更适合中高压场景。

对于电机控制等感性负载，还需额外考虑反电动势处理能力。三极管方案需外接续流二极管，而集成续流功能的PWM控制IGBT模块能显著简化电路设计。 最终决策时，建议先明确负载类型和动态响应要求，再反向推导器件参数边界。

四、散热系统与驱动电路如何协同设计？

三极管PWM控制方案的核心挑战之一在于热管理。即使选对了三极管型号，如果散热系统设计不当，长期工作仍可能导致性能下降甚至损坏。散热片的选择需考虑三极管功耗和安装空间，而导热材料的性能直接影响热量传递效率。

对于中小功率应用，常见的铝制散热片配合导热硅脂即可满足需求；但在高频或大电流场景，可能需要带鳍片的压铸铝散热器增强散热效果。散热器固定夹的选用同样关键，需确保夹持力均匀且不损伤器件，同时适应不同安装环境。

驱动电路设计同样不可忽视。三极管的开关速度受基极驱动电流影响，过弱的驱动会导致开关损耗增加，而过强的驱动可能引发振荡。建议在驱动端加入适当的限流电阻，必要时可选用专用驱动芯片提升信号质量。

配套的电流检测模块能实时监控负载状态，而PWM测试仪可帮助验证波形完整性。这些配套设备的合理搭配，能显著提升系统稳定性和寿命。

实施时还需注意环境适应性。在潮湿或多尘环境中，建议增加防静电工作台垫和绝缘垫片；高温场合则应选用耐高温防静电橡胶垫等特殊材料。这些细节往往被忽视，却是长期稳定运行的保障。

五、PCB布局与参数设置有哪些隐藏陷阱？

三极管PWM电路的稳定性高度依赖PCB布局。高频开关会在走线上产生寄生电感和电容，不当的布局可能引发振荡或电磁干扰。关键要点包括：

• 功率回路面积最小化，缩短三极管与负载的连线
• 驱动信号走线远离功率线路，避免耦合干扰
• 在靠近三极管处布置足够的去耦电容

散热硅胶垫的安装方式直接影响散热效果。需要确保垫片与散热面紧密贴合，无气泡或空隙。对于需要频繁拆卸的场合，带粘性的散热硅胶垫更为方便，但要注意其长期使用后的粘性保持能力。

定期清洁也很重要，电子线路板清洁剂能有效去除积尘和松香残留，避免绝缘性能下降。

死区时间设置是另一个易错点。过短的死区可能导致上下管直通，而过长则会增加谐波失真。建议先用示波器探头观察实际波形，再微调参数。同时注意三极管结温变化对开关特性的影响，高温下可能需要适当调整驱动参数。

三极管PWM方案的选择本质是成本与性能的平衡艺术。低频小功率场景可优先考虑经济型三极管配合基础散热；当频率提升或负载加重时，则需要转向高性能器件并强化散热系统。关键是根据实际需求判断哪些参数必须保证，哪些可以妥协，避免过度设计或关键性能不足。
