买完浇注料抓钉后，安装和维护有哪些关键点？

浇注料抓钉看起来是个小部件，但它直接决定了高温设备内衬的稳定性和寿命。选错型号或安装不当，可能让整套耐火浇注料系统提前失效。这篇文章帮你理清从选型到维护的关键细节。

一、为什么浇注料抓钉在高温环境中至关重要？

在窑炉、锅炉这些高温设备里，耐火浇注料和金属壳体之间的热膨胀差异能达到毫米级。没有抓钉的锚固作用，浇注料层会在反复热震中开裂剥落。好的浇注料抓钉要同时解决三个问题：

• 承受超过1000℃的持续高温
• 抵抗热循环导致的金属疲劳
• 提供足够的机械咬合力

像Q235B窑炉抓钉适合800℃以下环境，而310s耐高温抓钉能扛住1200℃长期使用。关键看工作温度是否超过材料的抗氧化临界点。

二、浇注料抓钉的安装难点和解决方案

安装时最容易犯两个错误：间距过大导致浇注料下垂，焊接不牢造成整体脱落。这里有几个实操建议：

• V型抓钉的开口角度要匹配浇注料厚度，太窄会形成应力集中
• Y型结构更适合曲面部位，分散应力效果更好
• 焊接前必须清理基体表面氧化层，否则焊缝强度折半

遇到异形部位时，Y型抓钉和V型抓钉可以组合使用。焊接完成后建议做拉力测试，单颗抓钉的承载力不应低于浇注料重量的5倍。

三、不同场景下如何选择适合的抓钉类型？

选型主要看三个维度：温度、腐蚀性和结构形状：

• 石化裂解炉：优先选310s耐高温抓钉，抗硫化腐蚀能力强
• 水泥回转窑：用陶瓷纤维抓钉减轻热桥效应
• 余热锅炉：304材质配合波浪型设计，适应频繁启停

特别注意：含硫环境避免使用含镍量高的高温锚固件，容易发生晶间腐蚀。直角转折处建议用L型替代V型，减少浇注料填充死角。

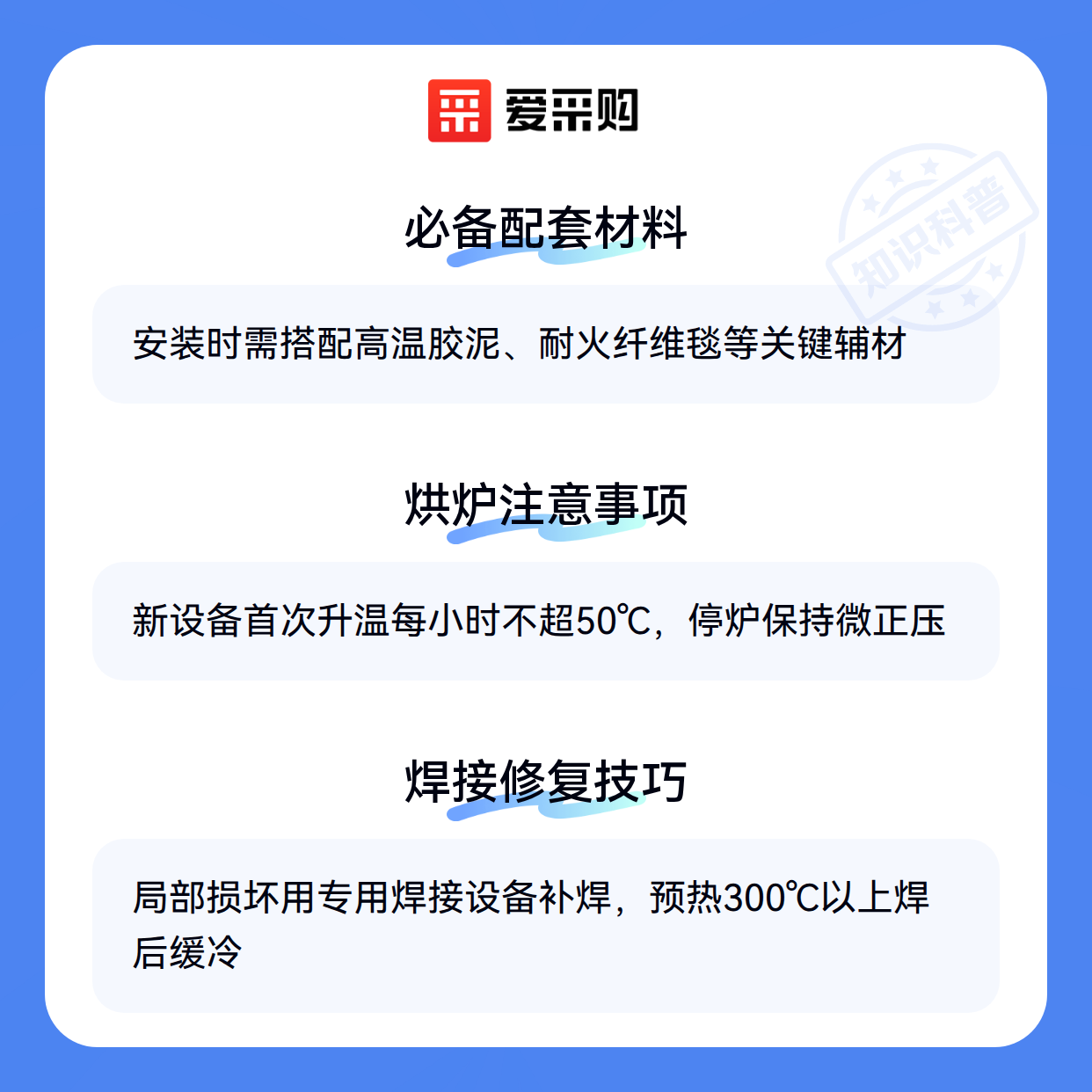

四、除了抓钉，还需要哪些配套材料？

很多人装完抓钉才发现漏买了关键辅材：

• 高温胶泥用于填补抓钉根部缝隙，防止窜火
• 耐火纤维毯铺设在锚固件间隙，缓冲热膨胀
• 膨胀缝材料预留伸缩空间，避免挤压开裂

施工时建议先刷耐火水泥过渡层，既能增强粘结力，又能保护金属抓钉根部不被高温氧化。

五、如何延长浇注料抓钉的使用寿命？

维护的关键在于控制热冲击和化学腐蚀：

• 新设备首次升温要严格按烘炉曲线，每小时温升不超过50℃
• 停炉时保持微正压，防止冷空气倒灌造成冷凝腐蚀
• 定期用内窥镜检查抓钉根部是否有氧化剥落

局部损坏时，用专用焊接设备补焊比整体更换更经济。记得预热焊区到300℃以上，焊后缓冷避免脆化。

抓钉虽小，却是高温设备的"骨骼"。匹配工况的材质、合理的安装密度、规范的维护流程，这三个要素缺一不可。下次采购时不妨多问供应商要些样品，实际测试下焊接性能和高温形变。
