防锈底漆涂装前忽视这个细节，返工成本翻倍

钢结构涂装最怕的不是买错漆，而是底漆刷上去才发现基材没处理好——返工成本往往是材料费的3倍以上。防锈底漆的价值，90%取决于涂装前的表面处理。

一、为什么80%的防锈失效发生在涂装前？

生锈的金属表面就像感染溃烂的皮肤，直接涂药治标不治本。工业领域常见的防锈失效案例中，绝大多数问题出在三个环节：

• 氧化皮残留：肉眼看着光滑的钢板，实际附着着微观氧化层，普通醇酸防锈底漆根本渗透不进去
• 盐分污染：沿海地区金属表面的氯离子会持续破坏漆膜，即使用环氧富锌防锈底漆也会起泡脱落
• 粗糙度不足：过于光滑的表面会导致涂层附着力差，喷砂处理能创造更好的机械咬合效果

实验室数据表明，经过喷砂处理的钢材表面，其耐高温防锈涂料的防护周期是手工钢丝刷处理的5倍以上。这就像贴瓷砖前要不要做拉毛处理——短期看不出区别，两年后高下立判。

二、喷砂除锈和手工除锈的防护周期差5倍

表面处理等级直接决定防锈体系的寿命。国际通用的ISO 8501标准将钢材清洁度分为四个等级：

1. St2手工工具除锈：适合临时修补，但会留下明显工具痕迹和氧化皮
2. St3动力工具除锈：能达到可见金属光泽，但边角处仍可能处理不到位
3. Sa2.5喷砂处理：工业级标准，表面粗糙度40-70微米最利于漆膜附着
4. Sa3白级喷砂：成本过高，一般只有核电站等特殊场景需要

没有喷砂机条件的现场，至少要用80目砂纸打磨至St3级。特别注意焊缝处的处理——这里最容易残留焊渣和氧化皮，也是最早开始返锈的部位。

三、潮湿车间和干燥仓库该选哪种防锈体系？

不同工况需要匹配不同的防锈组合方案：

高湿度环境（如沿海工厂）

• 首选环氧防锈底漆+环氧云铁中间漆的"三明治"结构
• 含锌量≥80%的富锌底漆能提供阴极保护
• 水性体系干燥慢，要预留足够固化时间

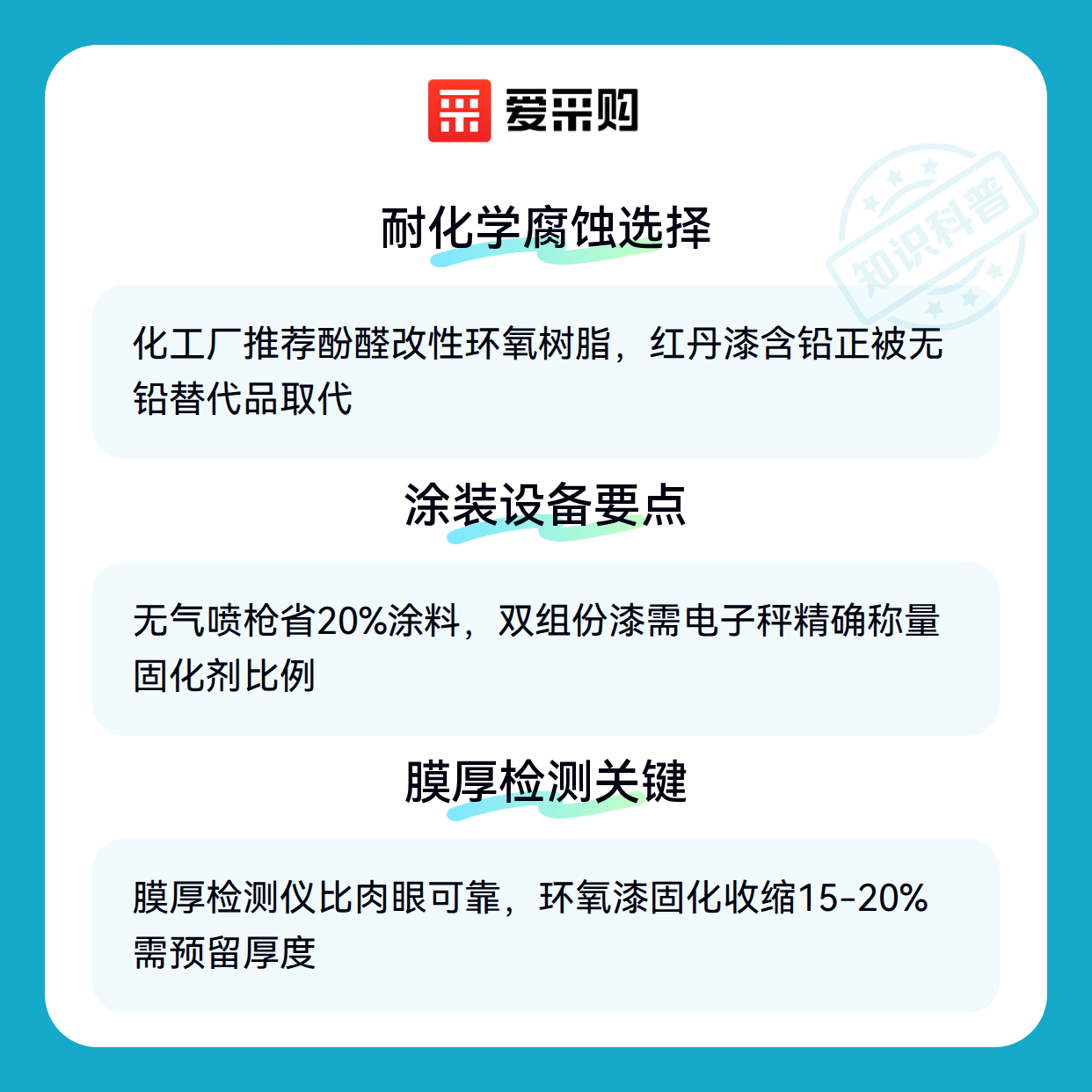

化学腐蚀环境（如化工厂）

• 红丹漆耐酸碱但含铅，逐步被无铅替代品取代
• 酚醛改性环氧树脂的耐化学品性更优

特别注意露天堆场的金属构件——昼夜温差导致的冷凝水比雨水更危险，这类场景建议采用厚浆型涂料，干膜厚度至少达到150微米。

四、买完底漆才发现还要配这些

完整的涂装体系需要配套设备支撑：

• 雾化效果：无气喷枪比普通喷枪节省20%涂料
• 混合比例：双组份漆必须用电子秤精确称量固化剂
• 粘度调节：不同温度下要用专用稀释剂调整施工性能

很多项目卡在最后一道工序——固化期间湿度突然升高，导致漆膜发白。建议备好除湿机，环氧漆施工时环境湿度必须低于85%。

五、膜厚检测仪比肉眼判断可靠10倍

施工验收时最容易踩的坑： ⚠️ 湿膜厚度≠干膜厚度：环氧漆固化后会收缩15-20% ⚠️ 边角位置膜厚往往不足：这些部位恰恰最需要保护 ⚠️ 多道涂装间隔时间不足：层间附着力会大幅下降

专业项目会用磁性测厚仪抽查，每100㎡至少测10个点。更简单的判断方法：用指甲用力划漆膜，如果露出金属底色说明厚度不达标。

防锈是个系统工程，底漆只是其中一环。从表面处理到配套涂装设备的选择，再到施工环境控制，每个环节的失误都会让防护效果打折扣。与其纠结每平米省几块钱材料费，不如把预算花在基材处理和过程管控上——这才是真正省钱的长期主义。
