为什么说BEM型固定管板式换热器的选型比想象中更复杂？

当你在工业流程中需要选择BEM型固定管板式换热器时，是否意识到选型远比简单的参数对比复杂得多？本文将揭示那些容易被忽略的关键判断点，帮你避开选型陷阱。

一、为什么固定管板式换热器在特定场景下不可替代？

BEM型固定管板式换热器的核心特征在于其管板与壳体焊接的一体化结构，这种不可拆卸设计带来了两个关键优势：

• 在清洁介质工况下具有更高的密封可靠性
• 结构紧凑性显著优于可拆式换热器

但正是这种固定结构带来了选型的首要矛盾：当壳程介质需要频繁清洗时，无法像浮头式换热器那样拆卸管束。这就要求在选型初期就必须准确预判介质结垢倾向。

判断是否适用固定管板式的关键分界点在于温差应力：当管程与壳程温差较小时，这种结构能发挥最大效益；而大温差工况则需要慎重考虑膨胀节配置。

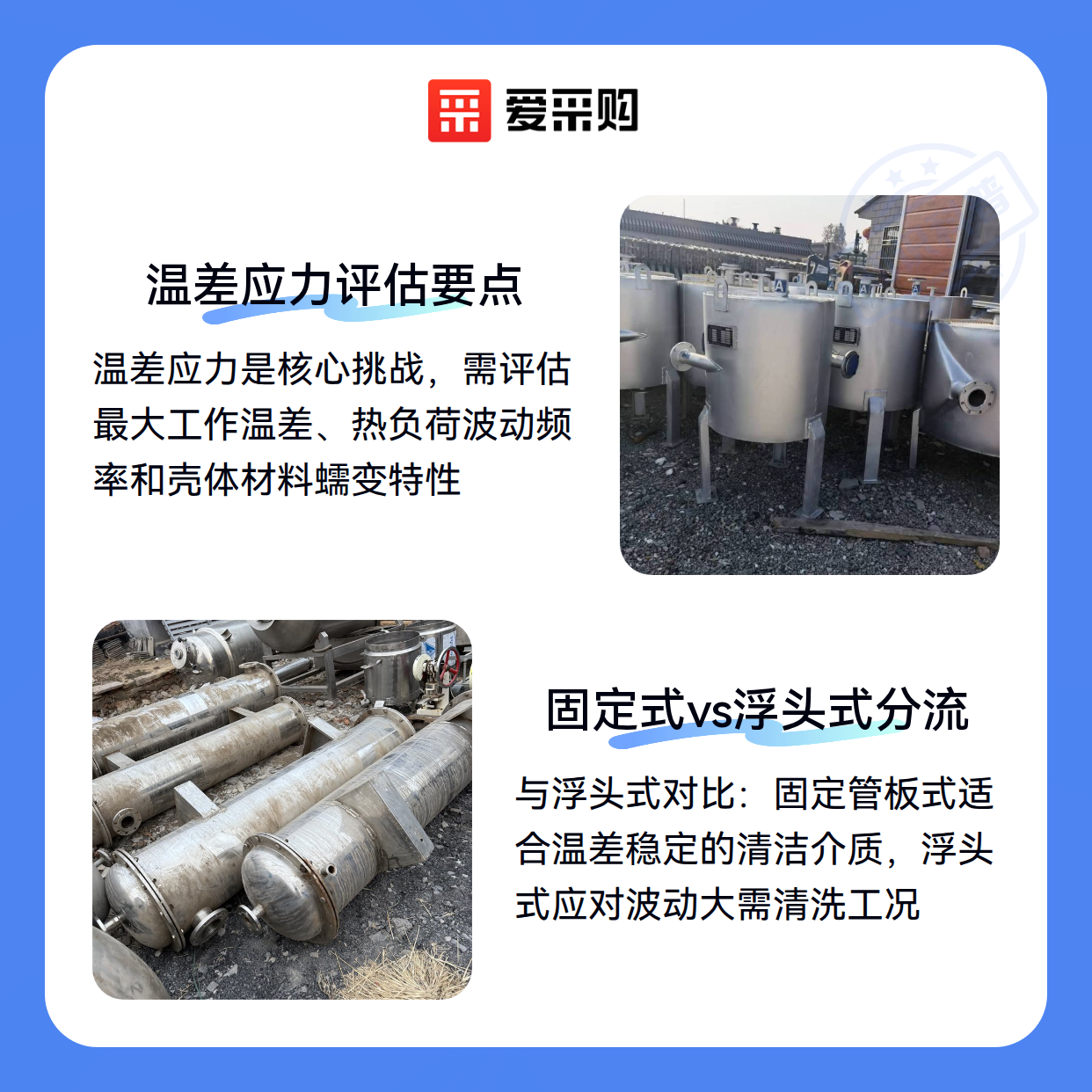

二、温差应力如何影响你的选型决策？

固定管板式换热器最容易被低估的选型难点在于热膨胀补偿。由于管板固定，温度变化产生的应力会直接作用于管束与壳体连接处，这要求选型时必须同时评估：

• 预期最大工作温差范围
• 循环热负荷的波动频率
• 壳体材料的蠕变特性

膨胀节不是万能解决方案。虽然能缓解部分应力，但会增加泄漏风险和维护成本。对于温差波动频繁的工况，可能需要重新评估是否应该选择浮头式结构。

最终决策应基于全生命周期成本：固定管板式虽然初始投资较低，但若因温差应力导致早期失效，更换成本可能远超预期。

三、固定管板式与浮头式换热器如何根据工况分流？

当介质温差超过固定管板式换热器的补偿能力时，浮头式结构能通过浮动管板释放热应力，但代价是结构复杂度和维护成本上升。

• 固定管板式：适合温差稳定、腐蚀性弱的清洁介质，如暖通空调水系统
• 浮头式：应对温差波动大、需频繁清洗的粘稠/颗粒介质，如石油渣油换热
• 螺旋板式：处理高粘度或含固体颗粒的物料时，自清洁能力更突出

可拆式设计虽然便于维护，但密封面增加会降低承压能力。对于需要定期化学清洗的酸碱介质，固定管板式的整体焊接结构反而更可靠。

选型决策时先明确三个关键维度：

1. 介质特性（粘度/腐蚀性/洁净度）
2. 温度波动范围（是否需膨胀节补偿）
3. 维护周期（在线清洗或拆卸检修）

这种分流逻辑直接关系到配套系统的设计——比如固定管板式需要更精确的热力计算来预防管板开裂，而浮头式则要预留足够的检修空间。

四、为什么采购BEM型固定管板式换热器后还要额外投入配套设备？

许多用户在采购BEM型固定管板式换热器时，往往只关注主机参数，却忽略了配套系统的协同需求。实际上，固定管板结构对配套设备的要求比浮头式更严格——由于管板与壳体焊接固定，热膨胀差异会导致法兰连接处产生附加应力，这就要求螺栓紧固件必须具备更高的抗蠕变性能和耐温等级。

常见的碳钢螺栓在长期热循环工况下容易出现应力松弛，导致密封失效。此时采用镍基合金材质的换热器专用螺栓，能显著提升法兰面在高温下的密封稳定性。这类紧固件虽然单件成本较高，但能避免因泄漏导致的非计划停机损失。

另一个容易被低估的配套需求是压力测试设备。固定管板式换热器在投用前必须进行严格的气密性检测，但传统水压试验无法发现微米级缺陷。采用氦质谱检漏仪等精密检测设备，能在安装阶段就识别出管板焊接处的微观泄漏点，避免后期因介质渗漏引发的腐蚀问题。

这些配套投入虽然增加了初期采购成本，但从全生命周期来看，优质的紧固件和检测设备能降低至少30%的意外维修频率。特别是对于处理有毒介质的化工场景，预防性投入远比事后补救更经济。

五、如何避免固定管板式换热器在热胀冷缩中泄漏？

BEM型固定管板式换热器最关键的运维挑战来自温度变化引起的热应力。当壳程与管程温差超过50℃时，管板与壳体间的膨胀差会使焊缝区域承受交变应力，长期积累可能导致疲劳裂纹。

建议每季度用换热器检漏仪对管板周边进行系统性检测，重点监测焊缝热影响区的氦气渗透率变化。早期发现的微泄漏可通过局部补焊处理，而等到介质外泄再维修往往需要切割整个管板。

日常维护中还需特别注意：

• 冷启动时要严格控制升温速率，避免瞬时热冲击
• 停机时应先切断热源，保持冷却水循环至80℃以下
• 冬季停用时必须彻底排净壳程积水，防止冻胀损坏管束

这些措施看似简单，但实际调查显示，近半数的管板失效案例都源于违规操作。建议将关键参数监控与检漏周期写入设备操作规程，形成制度化维护。

选择BEM型固定管板式换热器本质上是选择一套系统解决方案，而非单一设备。从镍基合金螺栓的选配到氦检漏仪的应用，每个环节都在影响最终的使用可靠性。决策时应当跳出单机比价思维，用全生命周期成本评估替代初期采购成本比较，才能真正发挥固定管板式结构简单、维护方便的核心优势。
