耐火浇注料施工不当，为什么三个月就开裂？

耐火浇注料施工后出现开裂、剥落，往往不是因为材料本身质量问题，而是选型或施工环节的细节被忽视了。这篇文章帮你理清从材料选配到养护的全流程关键点。

一、耐火浇注料为什么在高温工业中不可替代？

相比传统耐火砖，耐火浇注料具有三大核心优势：

• 整体性强：通过现场浇筑形成无缝衬里，避免砖缝成为薄弱环节
• 适应性好：可浇筑复杂异形结构，特别适合窑炉锥段、弯头等部位
• 修复便捷：局部损坏时可直接修补，无需拆除整体结构

在钢铁厂回转窑、水泥窑预热器等动态热工设备中，钢纤维耐火浇注料因加入金属纤维增强韧性，能有效抵抗机械应力冲击。而化工窑炉更倾向选用高铝质耐火浇注料，因其对酸碱侵蚀有更好耐受性。

二、耐火浇注料的分类与核心性能指标

按骨料材质可分为四类典型产品：

1. 刚玉系：以氧化铝为主成分，耐温可达1700℃以上，适合煤化工气化炉等超高温场景
2. 莫来石系：热震稳定性突出，常用于温度波动频繁的加热炉
3. 轻质系：添加空心球等轻骨料，兼顾保温和结构强度，多用于窑炉外层
4. 低水泥系：减少钙含量，高温下不易产生低熔点相，延长使用寿命

选型时要重点关注的三个性能参数：

• 耐压强度：反映材料承受机械载荷的能力
• 热震稳定性：抵抗温度骤变导致的剥落能力
• 抗渣侵蚀性：与熔渣接触时的化学稳定性

三、不同工业场景下，如何选择最合适的耐火浇注料？

根据典型应用场景的差异化需求，可参考以下选型逻辑：

• 冶金行业：
  推荐刚玉耐火浇注料，其高耐磨性适合铁水包、钢包等金属熔液冲刷部位。电弧炉顶等温度突变区建议选用含钢纤维的增强型。

• 建材行业：
  水泥窑过渡带宜采用低水泥耐火浇注料，分解炉等碱性环境需选用高铝矾土基配方。

• 化工行业：
  煤气化装置优先考虑铬刚玉系，危废焚烧炉推荐使用抗酸碱腐蚀的莫来石-碳化硅复合料。

四、施工耐火浇注料，这些配套工具不能少

很多施工问题源于工具配置不当：

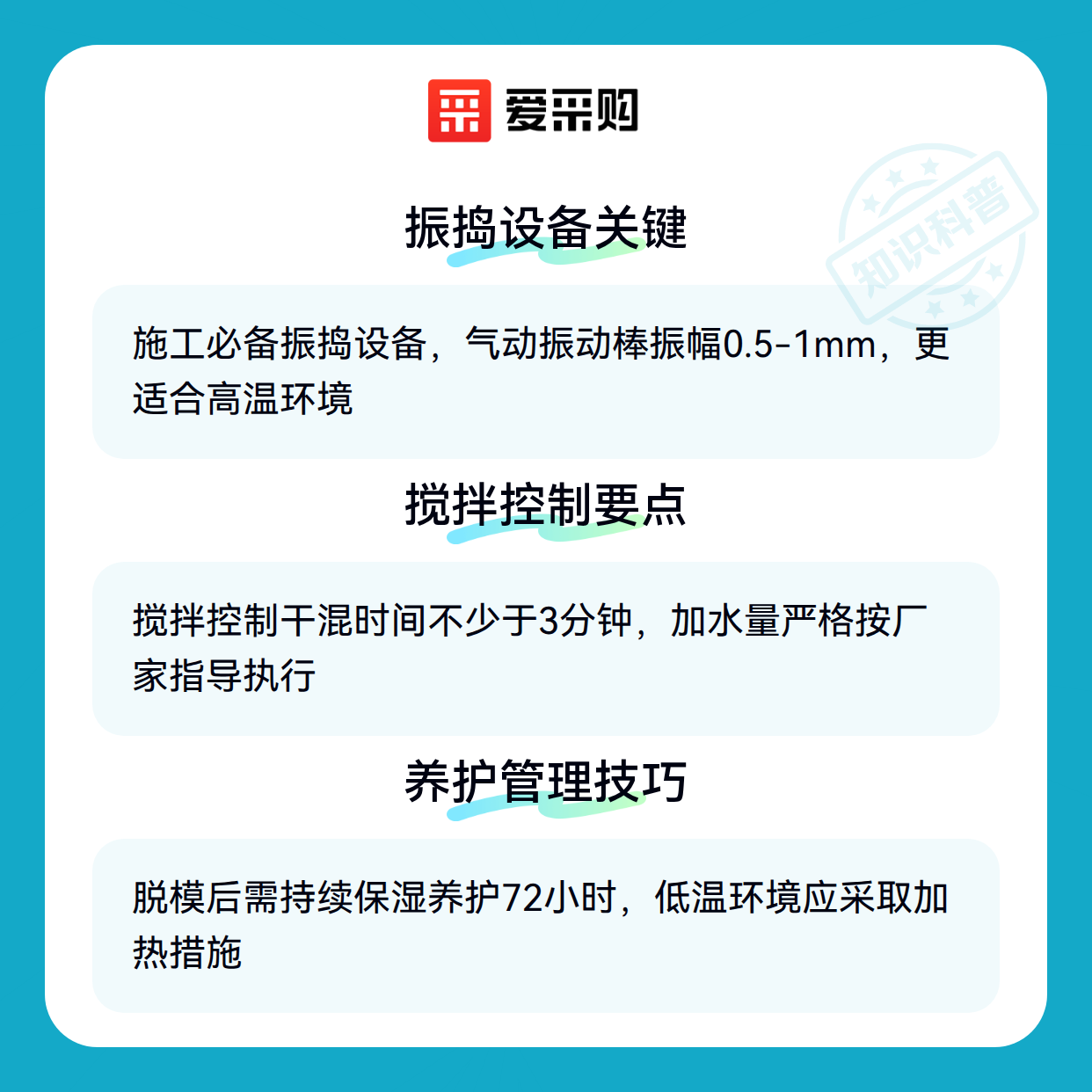

• 振捣设备：气动振动棒比电动型更适合高温环境，振幅控制在0.5-1mm为宜
• 养护材料：喷涂型混凝土养护剂能形成保水膜，防止水分过快蒸发
• 模板系统：钢模板比木模板更不易变形，接缝处需用胶带密封防漏浆

五、耐火浇注料施工后，如何避免常见开裂问题？

从现场经验看，90%的早期损坏都可归因于以下操作细节：

1. 搅拌控制
   干混时间不少于3分钟，加水量严格按厂家指导，过量水分会大幅降低强度

2. 振捣技巧
   采用矿用气动振动棒时，插入间距不超过30cm，避免过振导致骨料分层

3. 养护管理
   脱模后需持续保湿养护72小时，环境温度低于5℃时应采取加热措施

4. 烘炉曲线
   初次使用前必须按50℃/h的升温速率分段烘烤，避免蒸汽压力破坏结构

耐火浇注料的实际表现取决于"材料+施工+养护"的系统配合。建议先明确设备工况（温度、介质、机械应力），再选择对应型号的耐火浇注料，最后严格把控施工规程。对于特殊部位修补，可考虑耐火喷涂料或耐火泥作为补充方案。
