MAX6951芯片安装调试时，这些细节你注意到了吗？

MAX6951芯片的安装和调试看似简单，但细节决定成败。正确的操作能确保芯片稳定运行，避免后续频繁故障。

一、MAX6951芯片的基本功能与安装前准备

MAX6951芯片是一款多功能驱动芯片，主要用于LED显示和键盘扫描。安装前需确认以下几点：

• 电源电压是否匹配芯片要求
• 工作环境温度是否在允许范围内
• 接口电路设计是否符合规范

芯片的封装形式多样，常见的有CDIP和LQFP。不同封装对PCB布局和散热设计有不同要求，安装前需根据实际封装类型做好相应准备。

二、MAX6951芯片的具体安装与调试步骤

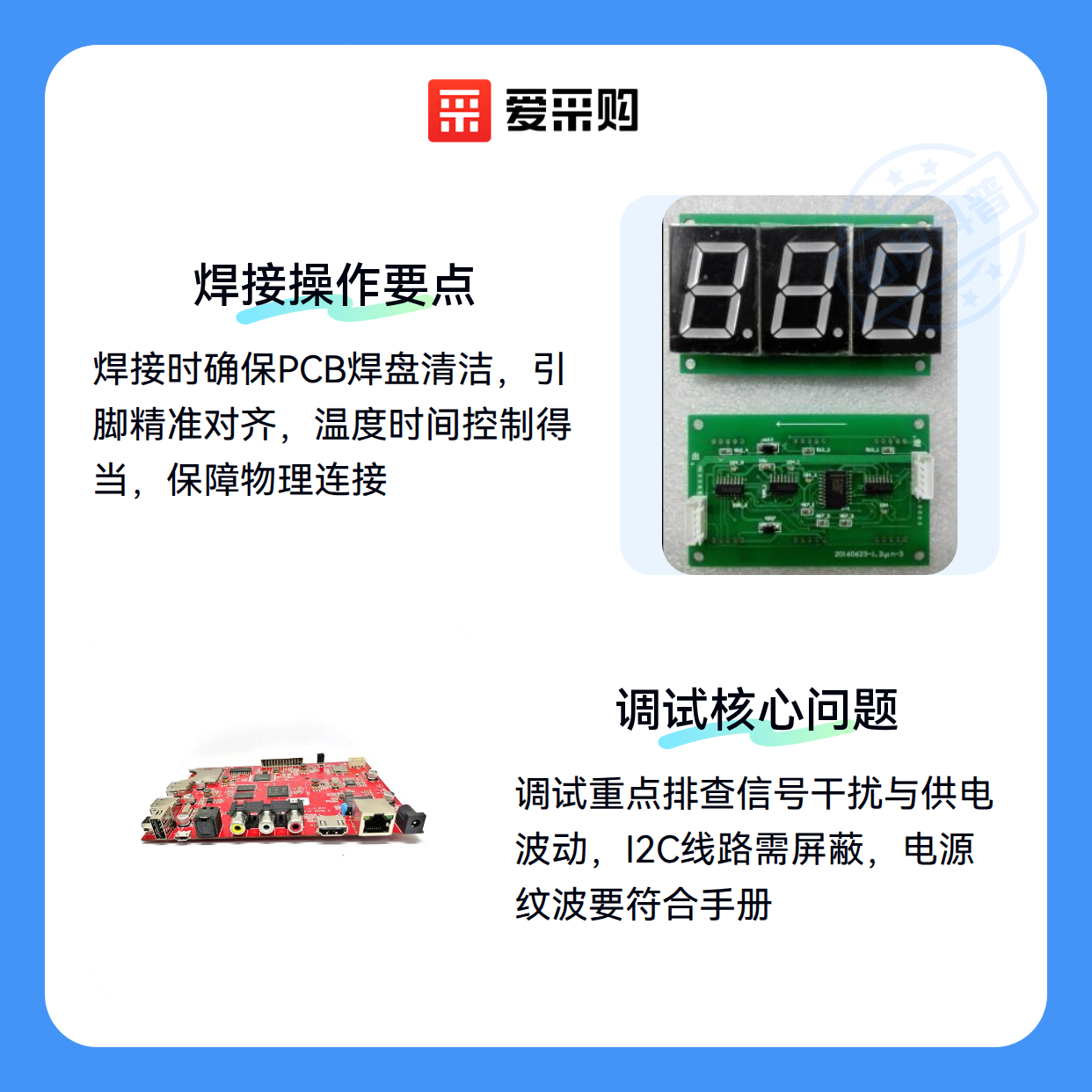

安装MAX6951芯片时，需按以下步骤操作：

1. 检查PCB焊盘是否清洁无氧化
2. 确保芯片引脚与焊盘对齐
3. 使用合适的焊接温度和时间

调试阶段常见问题包括显示异常或按键响应不灵敏。这时需要检查：

• 电源稳定性
• 信号线连接是否可靠
• 软件配置是否正确

三、MAX6951芯片调试时容易忽略哪些关键问题？

调试MAX6951芯片时，常见问题往往集中在信号干扰和供电稳定性上。

• 信号干扰：I2C通信线路过长或未加屏蔽时，容易导致显示乱码或通信中断。实际布线中建议控制线路长度，必要时增加终端匹配电阻。
• 供电波动：芯片对电压突变敏感，电源滤波不足会导致段码显示闪烁。调试时可先用示波器观察电源纹波，确保符合手册要求。

数码管亮度不均问题通常与驱动配置有关：

1. 检查各段位限流电阻是否匹配，不同颜色LED需单独计算阻值
2. 确认软件设置的占空比参数是否一致，MAX6951支持8级亮度调节
3. 多片级联时需同步刷新周期，避免因时序差导致明暗差异

当需要替代方案时，数码管驱动芯片的选择需重点对比通信协议和驱动能力。I2C数码管驱动芯片更适合布线受限场景，而TM1638等带按键扫描功能的型号适合需要人机交互的应用。

长期使用后，芯片散热问题容易被忽视。MAX6951在驱动大尺寸数码管时，持续高亮度工作可能导致温升明显。建议：

• 避免密闭安装
• 定期检查焊点是否氧化
• 高温环境下可考虑改用MAX6952等散热增强型号

四、长期使用MAX6951芯片时，这些细节容易被忽略

MAX6951芯片在长期使用中，环境温度和湿度对稳定性影响较大。实际使用中，高温环境容易导致驱动电流波动，而潮湿环境可能引发引脚氧化。建议在安装时预留足够的散热空间，并定期检查引脚连接状态。

调试完成后，建议通过逻辑分析仪定期监测SPI/I2C通信信号质量。特别是当连接LED点阵屏等负载时，信号完整性更容易受到干扰。便携式逻辑分析仪能快速定位通信问题，避免因信号衰减导致的显示异常。

存储备用芯片时需注意：

• 使用防静电袋保存，避免引脚静电损伤
• 与铝线专用焊锡丝等金属材料分开放置
• 贴片元件盒更适合分类存放小型配套元件

当需要更换芯片时，QFP芯片测试座能显著简化拆装流程。相比直接焊接，测试座既保护PCB焊盘，又方便反复调试。这种配套方案特别适合需要频繁修改显示逻辑的开发阶段。

最后要提醒的是，MAX6951驱动高亮七段数码管时，持续高亮度运行会加快LED老化。合理设置亮度分级和间歇工作模式，既能满足显示需求，又能延长整体使用寿命。
