变压器屏蔽：如何应对不同工业环境中的电磁干扰？

电磁干扰是工业环境中变压器应用的常见挑战，选择合适的变压器屏蔽方案直接影响设备稳定性和信号精度。本文将帮助您理解不同场景下的屏蔽需求，并提供可执行的选型判断。

一、变压器屏蔽的核心原理与类型差异

变压器屏蔽的本质是通过导电或导磁材料形成干扰信号的吸收或反射路径，主要解决两类问题：防止内部磁场外泄干扰其他设备，以及阻隔外部电磁场对变压器工作的影响。

常见的屏蔽类型在实际应用中各有侧重：

• 全屏蔽：同时处理电场和磁场干扰，适合精密仪器环境
• 隔离屏蔽：通过物理隔离阻断传导干扰，多见于医疗场景
• 层叠屏蔽：多层材料组合应对复合干扰，工业应用较普遍

这些基础类型并非孤立选择，实际方案往往需要根据干扰源特性组合使用。接下来需要关注的是：不同工业场景对屏蔽技术的具体要求如何分化？

二、医疗、电力、工业场景的屏蔽需求分化

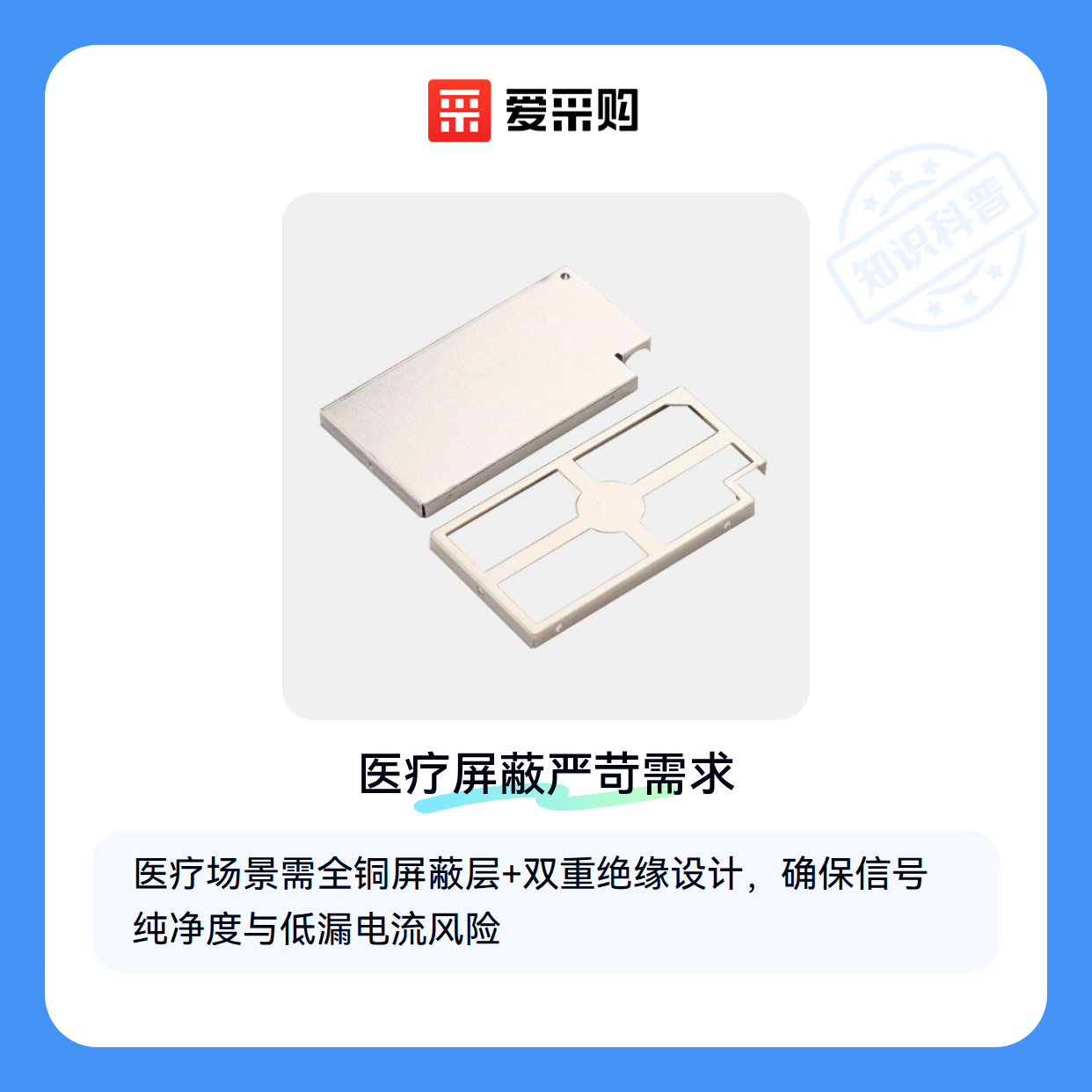

医疗场景对变压器屏蔽的要求最为严苛，既要保证生命支持设备的信号纯净度，又要避免漏电流风险。医用屏蔽隔离变压器通常采用全铜屏蔽层结合双重绝缘设计，这与普通工业场景的解决方案存在明显差异。

电力系统则更关注持续运行稳定性：

• 变电站需要应对浪涌和脉冲干扰，屏蔽层接地方式尤为关键
• 光伏逆变器周边需防范高频谐波，三相屏蔽式隔离变压器的星型接法效果更优
• 配电柜内部空间有限，紧凑型屏蔽设计能平衡防护与散热

工业生产线面临的多是复合干扰，既要处理电机启停的瞬时冲击，又要过滤变频器产生的高频噪声。这种情况下，仅看屏蔽材料厚度不够，更需要考察磁芯材料和绕组结构的整体配合。

三、如何根据场景需求选择变压器屏蔽方案？

选择变压器屏蔽方案时，需优先考虑电磁干扰源的特性及环境要求。

• 高频干扰场景（如通讯设备）：需选用高频变压器屏蔽或R型双屏蔽变压器，其多层屏蔽结构能有效抑制高频噪声。
• 医疗设备场景：医用隔离变压器的静电屏蔽层和4000V隔离电压是刚性需求，避免漏电流影响精密仪器。
• 工业电力场景：电力变压器屏蔽需兼顾散热与屏蔽效能，铝制屏蔽外壳配合接地端子更适合大电流环境。

屏蔽材料直接影响成本和性能。铜箔屏蔽效果更优但成本较高，适合对信号纯净度要求严格的音频变压器屏蔽；5052铝卷等铝合金材料性价比突出，易加工成变压器屏蔽罩或外壳，适合预算有限的工业场景。导电铝箔胶带则适合临时修补或局部增强屏蔽。

接地方式常被忽视却至关重要。心式屏蔽变压器需单点接地以避免环流，而多层屏蔽变压器要求每层独立接地。选型时需确认设备是否预留接地端子，否则需搭配固定夹等配套设备。

选型后需检查配套兼容性。例如带静电屏蔽层的定制变压器可能需匹配特定尺寸的EMI屏蔽铝箔胶带，而铝制外壳需预留足够的散热空间。这些细节决定了屏蔽效果的长期稳定性。

四、变压器屏蔽安装后，这些配套设备别忽略

完成变压器屏蔽主设备采购后，配套设备的合理选择直接影响屏蔽效果的稳定性。接地端子、固定夹等看似简单的配件，若选型不当可能导致屏蔽层接触不良或接地电阻超标，尤其在震动频繁的工业场景中，这类问题可能引发间歇性电磁泄漏。

关键配套设备需根据主屏蔽方案匹配：

• 接地系统：优先选择带防松设计的变压器屏蔽接地端子，避免长期震动导致接触电阻增大
• 固定组件：金属外壳屏蔽需配合变压器屏蔽固定夹，确保机械强度与电磁连续性
• 检测工具：定期用屏蔽效能测试仪验证屏蔽层完整性，比肉眼观察更可靠

对于需要现场焊接的屏蔽层，专用屏蔽层焊接工具比普通电焊更适用——既能保证导电连续性，又不会因高温损伤绝缘材料。在电力变电站等强干扰环境，还需额外配置双导铜箔胶带作为临时修补材料。

五、变压器屏蔽的三大实操盲区

安装环节最易被忽视的是接地点的清洁处理。即使使用优质变压器屏蔽接地线，若接触面存在氧化层或油漆，接地电阻可能增加数十倍。建议先用砂纸打磨接触面，再涂抹导电膏，最后用扭矩扳手按标准力度紧固。

维护周期应根据环境恶劣程度动态调整：

1. 化工区等腐蚀环境：每季度检查接地端子锈蚀情况
2. 机械加工车间：每月确认固定夹是否松动
3. 医疗影像科室：每半年用织物防辐射测试仪检测周边设备干扰值

当发现变压器电流测试仪显示异常谐波时，应先排查屏蔽层焊接点是否虚焊，而非直接更换变压器。多数情况下，重新用铝热焊接工具加固接头即可解决问题，这种判断顺序能节省大量检修成本。

变压器屏蔽的实际价值不仅取决于主设备参数，更在于配套系统的完整性和运维细节的把握。从医疗设备的信号保真到电力系统的抗干扰，选择时需平衡初始投入与长期维护成本，用屏蔽效能测试数据代替经验判断，才能在不同工业环境中实现稳定的电磁隔离效果。
