硅基光量子芯片：哪些场景下它才是你的最优解？

当量子计算从实验室走向产业化，硅基光量子芯片因其独特的集成优势成为关键突破点——但你是否清楚哪些场景下它才能真正发挥不可替代的价值？

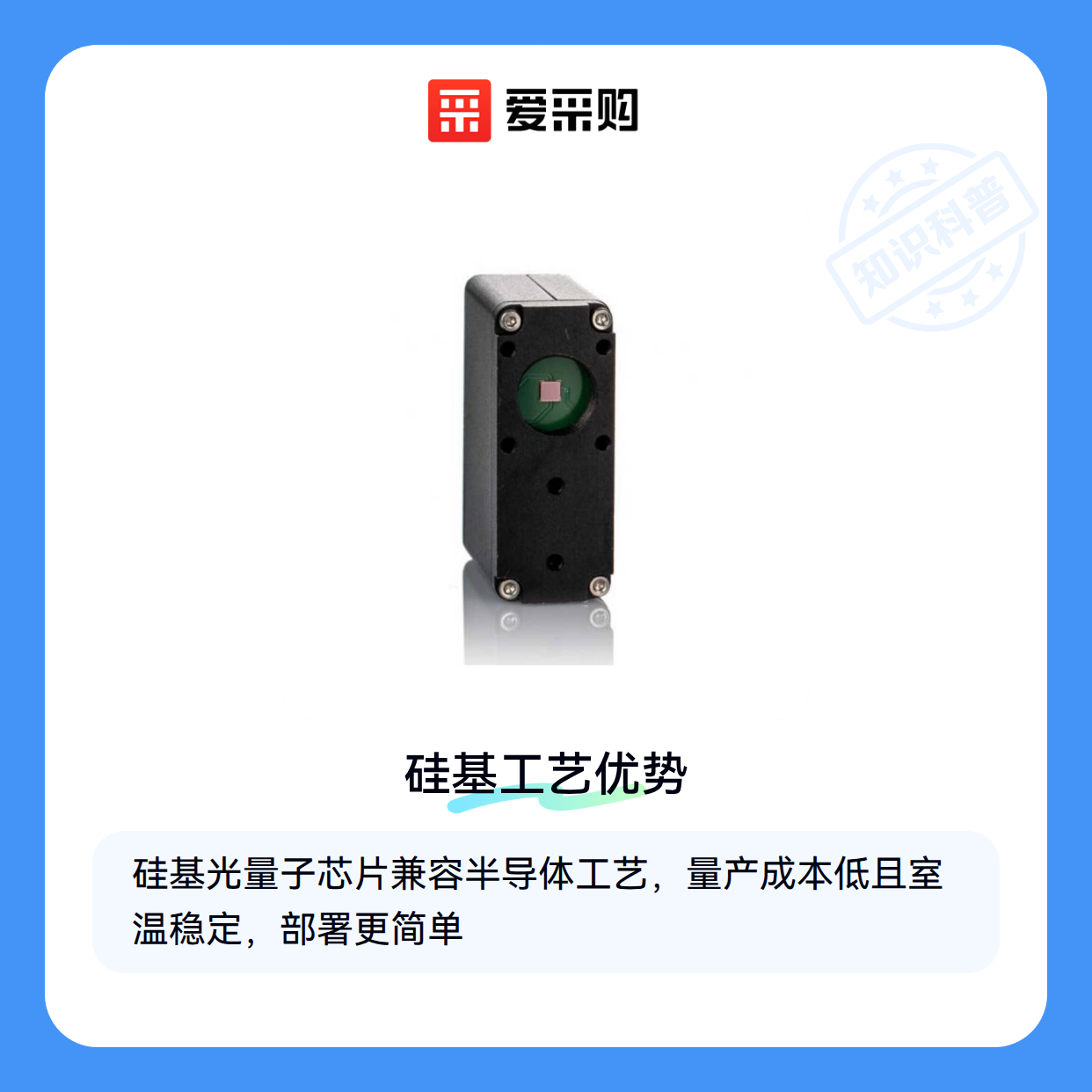

一、为什么硅基工艺让光量子芯片与众不同？

与传统超导量子芯片依赖极端低温环境不同，硅基光量子芯片通过光子实现量子态传输，其核心突破在于将量子光源、调制器和探测器集成在标准硅基芯片上。这种设计带来两个根本差异：

• 兼容现有半导体制造工艺，大幅降低量产成本
• 在室温下即可保持量子相干性，显著简化系统部署复杂度

但要注意：这种特性也意味着它在量子比特操控精度上存在天然折衷，这正是后续场景选择的关键分水岭。

二、三类典型场景中硅基光量子芯片的优劣边界

在量子通信的中继节点建设中，硅基光量子芯片的室温工作特性使其成为最优解——无需笨重的制冷设备即可部署在标准机柜，这是超导方案难以实现的。

但对于需要高频量子门操作的研究型量子计算机，硅基方案目前仍受限于光子间相互作用强度不足，此时超导芯片更能满足精确操控需求。

最易被忽视的是混合量子系统场景：当算法同时需要光量子传输和固态量子存储时，硅基芯片与固态量子存储器的天然兼容性往往能降低系统集成难度。

三、硅基光量子芯片与替代方案：如何根据场景精准选型？

在量子计算领域，硅基光量子芯片与超导量子芯片是两种主流技术路线，但它们的适用场景存在显著差异。选型时若仅关注算力或价格等单一参数，很可能导致实际应用中的性能瓶颈或资源浪费。

关键判断维度应包括：

• 计算任务类型：硅基光量子芯片更适合光子态操控要求高的量子模拟任务
• 环境适应性：超导方案对低温环境依赖更强，而硅基方案在常温下稳定性更优
• 系统集成度：需要与现有光学系统兼容时，硅基光量子芯片的集成难度更低

对于需要高频次光子交互的量子通信场景，硅基光量子芯片的并行处理优势更为突出。其基于成熟半导体工艺的特性，也使得配套的光学量子器件更易获取和维护。而超导量子电路在特定算法加速方面可能表现更好，但需要配套复杂的制冷系统。

实际选型建议先明确核心需求场景：

• 量子密钥分发等通信应用优先考虑硅基方案
• 需要超导量子比特精密控制的特定算法可评估混合方案
• 教学科研场景可结合预算选择更易集成的光子计算系统

最终决策还需综合评估系统扩展性和长期运维成本，这直接关系到后续配套设备的选择。

四、主芯片到位后，这些配套设备才是系统稳定的关键

硅基光量子芯片的核心性能往往受配套设备制约。采购时若仅关注主芯片参数，可能忽略光量子测量设备、量子比特控制器等关键组件的匹配性。例如，量子信号放大器的噪声抑制能力直接影响芯片的信噪比，而锁相放大器的相位稳定性则决定了量子态操控精度。

系统集成需特别注意三类配套：

• 测量类：单光子探测器和光量子屏蔽罩用于降低环境干扰
• 控制类：保偏光纤耦合器与量子比特控制器协同保障态制备精度
• 环境类：低温制冷系统与量子设备防震架组成基础物理屏障

实际部署中，量子信号放大器与主芯片的阻抗匹配常被忽视。当信号传输距离超过标准值时，需搭配高导电银线封装减少损耗，这对长距离量子通信场景尤为关键。

五、这些部署细节会让硅基光量子芯片性能打折扣

硅基光量子芯片对振动敏感度远超传统设备。即使采用标准防震支架，仍需注意机房低频振动传导——建筑防震支撑架应优先选择带阻尼调节的型号，这对地铁沿线或工业区的部署点必不可少。

低温环境维护存在两个常见误区：

1. 只关注制冷温度而忽略温度梯度，可能引起芯片封装材料应力开裂
2. 过度依赖液氮冷却，未预留低温操作手套等人工干预接口

长期运行还需建立光子探测器校准周期。当量子级联激光器输出功率波动超过阈值时，需用PPFD测量仪重新标定，这对光量子计算等持续作业场景尤为重要。

硅基光量子芯片的采购决策本质是系统平衡：在芯片性能、配套兼容性、环境适应性三者间找到最优配比。建议先锁定核心应用场景的关键参数边界，再逆向推导配套方案，最后用防震架等环境设备补全物理短板——这比单纯追求主芯片指标更可能获得稳定系统。
