白光干涉仪怎么选？先看场景、配置和后续使用

当精密制造遇到纳米级测量需求时，白光干涉仪往往是最直接的解决方案——它能快速捕捉材料表面的微观形貌，又不损伤样品。但不同行业对精度、速度和测量范围的要求差异很大，选错型号可能让几十万设备沦为摆设。

一、白光干涉仪在精密测量中的核心价值是什么？

在半导体、光学镀膜、精密加工等领域，传统接触式测量工具会划伤样品表面，而普通光学仪器又难以捕捉纳米级起伏。白光干涉仪通过非接触式扫描，能同时解决这两个痛点：

• 三维重建能力：一次扫描即可获取表面高度、坡度、曲率等完整数据，特别适合晶圆刻蚀测量中的槽深分析
• 环境适应性：相比电子显微镜，不需要真空环境，对振动和电磁干扰的容忍度更高

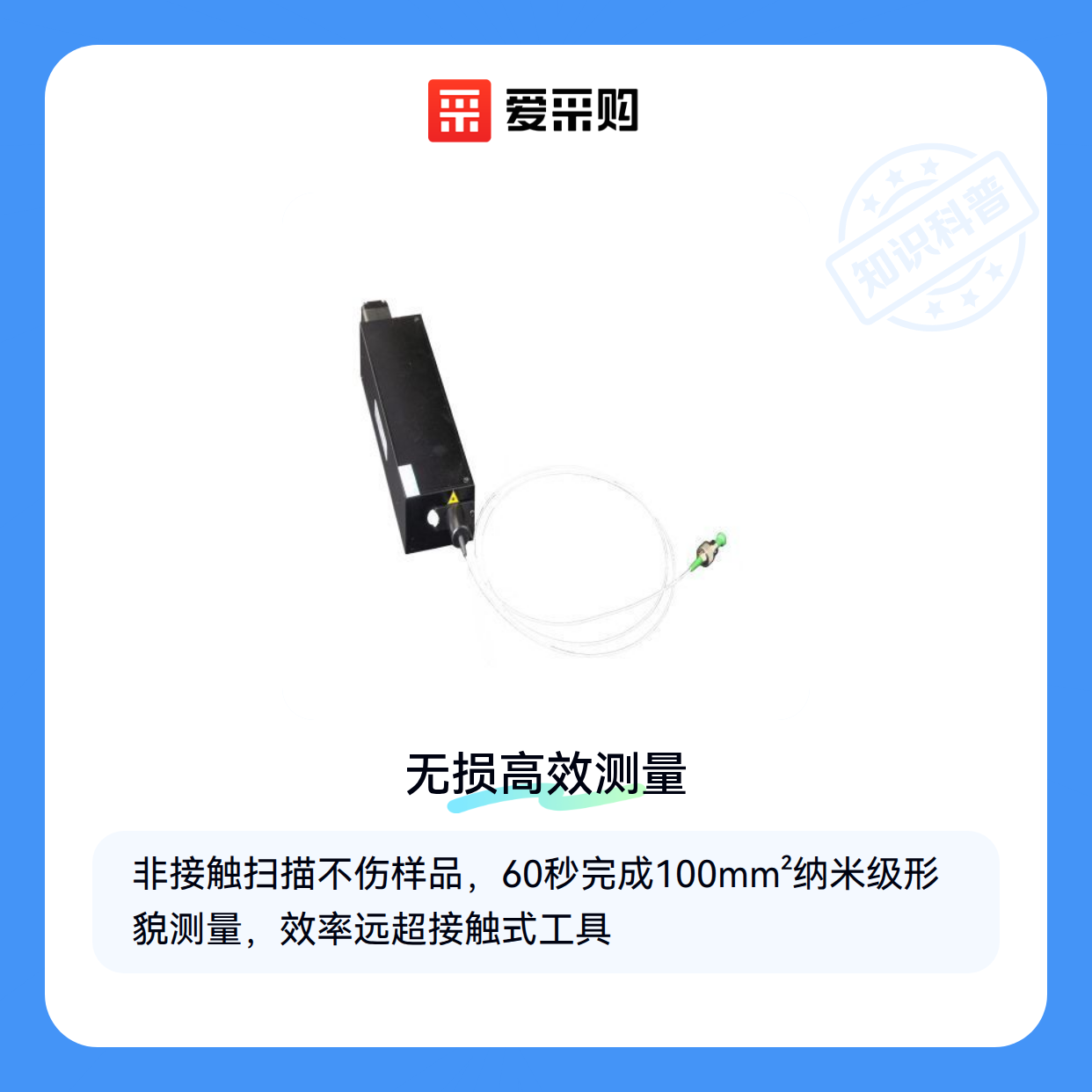

• 效率优势：某些型号能在60秒内完成100mm²区域的超精密表面形貌扫描

⚡ 核心价值在于：用光学方法实现接近原子力显微镜的精度，但操作门槛和维护成本低得多。

二、白光干涉仪如何满足不同精密测量需求？

从半导体晶圆到金属刀具刃口，测量需求可以拆解为三个维度：

• 精度层级：芯片检测需要亚纳米级分辨率，而机械零件粗糙度测量可能只需10nm精度
• 视野范围：大尺寸样品（如光学镜片）需要150mm以上扫描行程，微结构测量则更看重高倍物镜
• 动态性能：产线在线检测要求1分钟内出结果，实验室研究可能允许10分钟精细扫描

这类需求催生了不同配置的纳米级干涉仪。例如带自动变倍镜头的型号适合同时测量宏观轮廓和微观粗糙度，而集成高速相机的机型更匹配产线节奏。

⚡ 测量需求越具体，越容易避开"高配低用"或"性能不足"的坑。

三、如何根据应用场景选择最合适的白光干涉仪？

根据典型应用场景，主流选择可分为三类：

1. 半导体与MEMS检测

   • 需要<1nm的Z轴分辨率
   • 优先选择带环境隔离舱的光学轮廓仪
   • 注意晶圆承载台的尺寸匹配（4/6/8英寸）

2. 精密加工质量控制

   • 关注台阶高度、刃口半径等几何参数
   • 选择带长工作距离物镜的型号
   • 防油雾设计对车间环境很重要

3. 科研机构材料分析

   • 需要多模态数据融合（如结合激光干涉仪）
   • 开放式软件架构便于自定义算法
   • 可扩展配件接口是加分项

当预算或空间受限时，也可考虑相邻方案：

• 台阶仪：适合单一维度的轮廓测量，成本降低90%但会接触样品
• 共聚焦显微镜：对透明材料测量更优，但速度较慢

⚡ 先明确每天要测多少样品、测哪些参数，再回头看技术指标才有意义。

四、白光干涉仪的高效运行需要哪些配套支持？

采购主机只是开始，这些配套往往决定设备能否发挥预期性能：

• 基准校准：每月要用干涉仪校准块验证精度，硅单晶校准块的平整度需优于λ/20
• 隔振系统：车间环境建议配主动式防震台，实验室可用被动气浮隔振
• 温控环境：温度波动每度会引起约0.1μm/m的测量误差
• 耗材储备：备用光源寿命约8000小时，物镜保护镜片属于易损件

⚡ 配套预算建议按主机价格的15%-20%预留。

五、操作白光干涉仪时哪些细节最容易被忽视？

这些实操经验能减少90%的测量异常：

• 样品预处理：反光表面需喷消光粉，透明材料要镀反射膜
• 镜头选择：20X物镜最常用，但测量深沟槽需要特殊长焦镜头
• 数据解读：同样的Ra值，不同滤波算法结果可能差异达30%
• 日常维护：每周清洁干涉仪镜头，每季度校准光路准直性

⚡ 操作员的培训成本往往比设备本身更值得投入。

从半导体到精密模具，白光干涉仪的选择本质上是在测量精度、效率和使用成本之间找平衡点。如果主要测金属表面粗糙度，国产表面粗糙度仪可能更经济；若是研发新型光学镀膜，带精密位移台的研究级机型才够用。关键是想清楚：今天测什么？明天可能测什么？
