耐火可塑料的选型关键：成分、温度与施工环境

工业窑炉的寿命和效率，很大程度上取决于内衬材料的选择。耐火可塑料凭借其优异的施工可塑性和高温稳定性，正在成为越来越多高温场景的首选方案。

一、为什么耐火可塑料成为工业炉窑的首选？

相比传统耐火砖，耐火可塑料最大的优势在于施工灵活性。它可以直接捣打成型，完美贴合异形结构，特别适合锅炉炉封、电炉炉顶等复杂部位。从性能上看：

• 耐急冷急热：微膨胀特性有效抵消热应力，避免开裂
• 抗侵蚀性强：高铝质配方对熔渣和化学腐蚀有良好抵抗性
• 施工效率高：可塑性指数达50%，省去预制件安装时间

电力、钢铁行业特别青睐这种材料，比如电厂煤粉炉的旋风分离器就常用微膨胀耐火可塑料修补。这类场景下，材料既要承受1650℃以上的高温，又要耐受煤粉颗粒的持续冲刷。

二、耐火可塑料的主要成分和工作原理

核心性能来自三种关键组分：

1. 骨料体系：刚玉、高铝矾土提供骨架支撑
2. 结合系统：磷酸盐或硅酸盐溶液形成低温粘结
3. 添加剂：钢纤维增强韧性，膨胀剂补偿烧结收缩

当温度升高时，结合剂会经历脱水→聚合→陶瓷化的转变过程。优质高铝耐火可塑料在1300℃以上会形成莫来石晶体网络，这是它保持高温强度的秘密。要注意的是，不同温度区间的体积变化率直接影响使用寿命——这也是为什么加热炉常选用粘土质，而钢包喷涂料偏好刚玉质。

三、如何根据炉窑类型选择最合适的耐火可塑料？

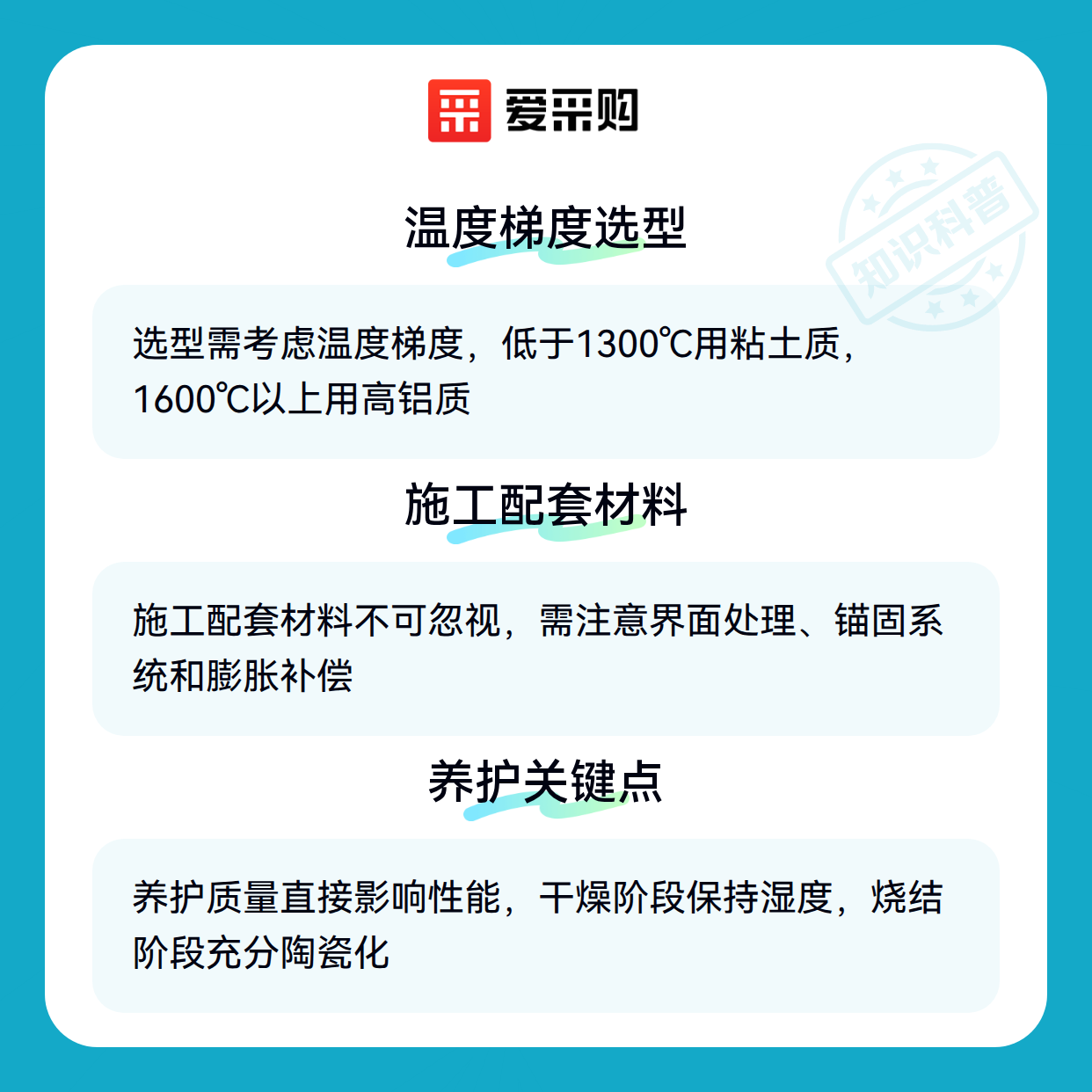

选型时要重点考虑三个维度：

• 温度梯度
  低于1300℃的加热炉：选用粘土耐火可塑料经济性更好
  1600℃以上的熔炼炉：必须采用高铝耐火可塑料或刚玉质

• 机械应力
  有金属熔液冲刷的场合：抗压强度需＞40MPa
  静态保温部位：20MPa左右即可满足

• 施工条件
  抢修作业：选快干型，4小时可硬化
  新建项目：普通型更利于复杂造型塑形

对于矿热炉这类既有高温又有机械磨损的场景，建议采用钢纤维增强的耐火捣打料。而水泥回转窑的过渡带，则更适合热震稳定性好的耐火喷涂料。

四、耐火可塑料施工需要哪些配套材料？

实际施工时容易忽视的配套环节：

1. 界面处理
   旧衬体表面需要结合剂增强粘结力，特别是混凝土基面要先用环氧界面剂处理

2. 锚固系统
   大面积施工必须配置Y型锚固件，间距建议控制在300mm以内

3. 膨胀补偿
   每平方米预留2-3条膨胀缝材料，缝宽通常为3-5mm

4. 骨料级配
   修补时新旧料交接处要撒布耐火粉料作为过渡层

特别注意：锚固件材质要匹配炉温，1300℃以下可用不锈钢，更高温度需换陶瓷纤维锚固钉。

五、耐火可塑料施工后如何养护才能延长使用寿命？

养护质量直接影响材料性能的发挥：

• 干燥阶段
  24小时内保持湿度＞70%，防止表面龟裂
  升温速率控制在15℃/h，避免蒸汽压爆裂

• 烧结阶段
  800℃时要保温8小时，确保结合剂充分陶瓷化
  首次投料避免温度骤变

• 日常维护
  停炉检修时检查耐火骨料剥落情况
  局部损坏可用同质耐火涂料修补

⚠️ 常见误区：为赶工期跳过烘炉曲线，这会导致材料内部结构缺陷，缩短使用寿命30%以上。

耐火可塑料的选型本质上是温度、成本和施工条件的平衡。电力行业更关注耐火浇注料的热震稳定性，而钢铁厂则优先考虑抗渣性。无论哪种场景，配套的高铝耐火粉料和规范的养护流程都是确保长期性能的关键。
