从材料到尺寸：晶圆片选型的系统化决策逻辑

选晶圆片就像选地基——材料、尺寸和表面处理决定了它最终能承载什么样的芯片。如果你正在为功率器件、传感器或逻辑电路寻找合适的晶圆片，先理清这五个关键决策点能少走弯路。

一、为什么晶圆片选型需要先明确工艺路线？

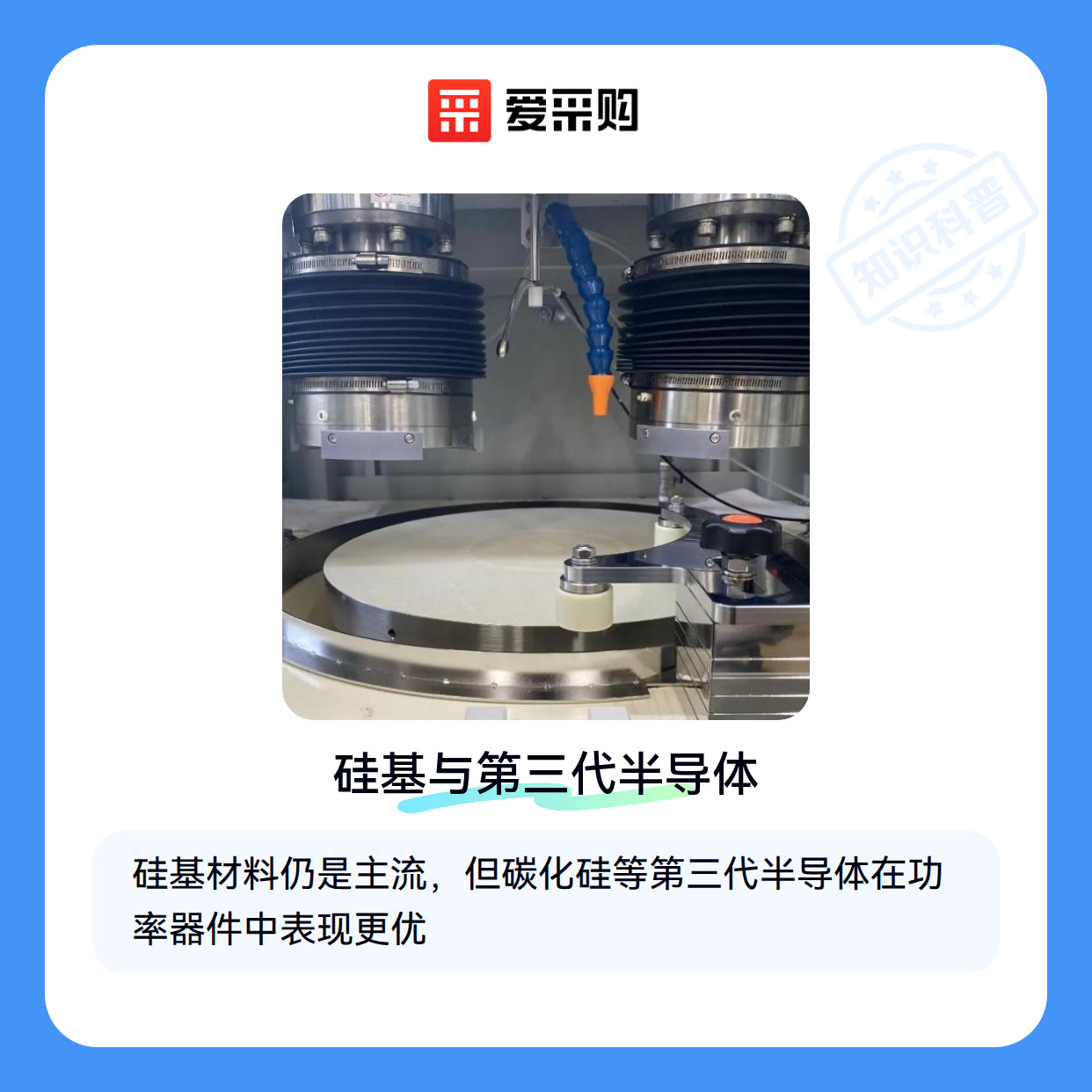

• 硅基仍是主流：90%以上的半导体晶圆片采用单晶硅材料，但6英寸以下的小尺寸硅片正逐渐被碳化硅等第三代半导体替代
• 特殊需求特殊对待：LED和射频器件需要蓝宝石或砷化镓衬底，而MEMS传感器可能选择SOI结构
• 测试片另有一套逻辑：用于工艺验证的测试级单晶硅片可以接受更高缺陷密度，但必须与量产片保持相同热膨胀系数

🔍 先画工艺流程图再选材料，比先买材料再改设计更经济。

二、材料特性如何决定晶圆片的最终应用场景？

当你在硅、碳化硅和蓝宝石之间犹豫时，记住这三个材料特性：

1. 热导率：功率器件首选碳化硅晶圆片，它的热导率是硅的3倍，能快速导出大电流产生的热量
2. 禁带宽度：5G基站用的砷化镓晶圆片禁带宽度是硅的2.3倍，适合高频信号处理
3. 晶格匹配度：氮化镓外延生长最好用蓝宝石衬底，两者的晶格常数差异仅1.1%

💡 实验室常用的4英寸二氧化硅晶圆片其实是个折中选择——成本够低，又能满足多数科研需求。

三、功率器件和逻辑芯片各自需要什么类型的晶圆片？

• 功率器件方案：

  • 电动汽车逆变器需要8英寸以上的硅晶圆片或6英寸碳化硅晶圆片
  • 表面要双面抛光，厚度控制在725μm以内以防碎裂
  • SOI晶圆片特别适合高压场景，中间的氧化层能隔离漏电流

• 逻辑芯片方案：

  • 12英寸光刻晶圆片是CPU/GPU的标配
  • 要求局部平整度≤15nm，否则会影响28nm以下制程的良率
  • 超薄片（200μm以下）需要临时键合/解键合技术支撑

⚖️ 越是高价值芯片，越值得在晶圆片初始质量上多投入10%-15%成本。

四、晶圆加工环节需要哪些关键配套设备？

买完晶圆片才发现还需要这些"配角"：

1. 平整度处理：

   • 双面晶圆抛光机能把TTV（总厚度偏差）控制在5μm内
   • 日本技术的设备更适合处理12英寸大硅片

2. 切割分片：

   • 激光晶圆切割机对脆性材料更友好
   • 划片机要配专用冷却系统防止热应力裂纹

🧰 别小看晶圆承载盒和晶圆探针台——它们直接影响工艺稳定性。

五、晶圆片存储和运输中最容易被忽视的要点

• 防静电是第一要务：用防静电镊子取放，避免放在普通塑料盒里
• 真空包装不是万能：已开包的晶圆片最好放在充氮气的晶圆贴膜机里
• 边缘接触原则：任何夹具都只能接触晶圆最外缘2mm区域
• 定期检查：每月用晶圆检测设备抽查表面颗粒和翘曲度

🧼 存放超过3个月的晶圆片，使用前需要重新清洗和烘干。

从材料尺寸到配套设备，选晶圆片本质是选一套技术路线。先明确要做什么芯片，再倒推需要什么样的半导体晶圆片和加工条件，比盲目追求高参数更务实。
