挠性软管选型：压力、介质、弯曲半径的三角博弈

工业管道系统中，挠性软管选型失误导致的泄漏和过早失效问题，往往源于对压力、介质、弯曲半径三者关系的误判。这种看似简单的连接件，实际需要精确匹配工况才能发挥价值。

一、为什么化工和机械行业最关注挠性软管？

振动补偿和介质兼容性是两大核心诉求。在泵阀连接、设备位移补偿等场景，金属挠性软管通过波纹结构吸收机械振动；而输送腐蚀性介质时，PFA挠性软管的氟树脂材质能耐受强酸碱。两种需求常常并存：

• 动态应力场景：压缩机进出口、冲压设备等高频振动部位
• 化学腐蚀场景：电镀液输送、酸洗线废气排放等介质环境
• 复合工况：蒸汽管道既要承受压力脉动又要耐高温氧化

关键结论：选型前先明确是抗机械疲劳优先，还是耐化学腐蚀优先 ⚠️ 两者都需强化的场景成本会指数上升

二、金属和塑料软管的失效模式有何不同？

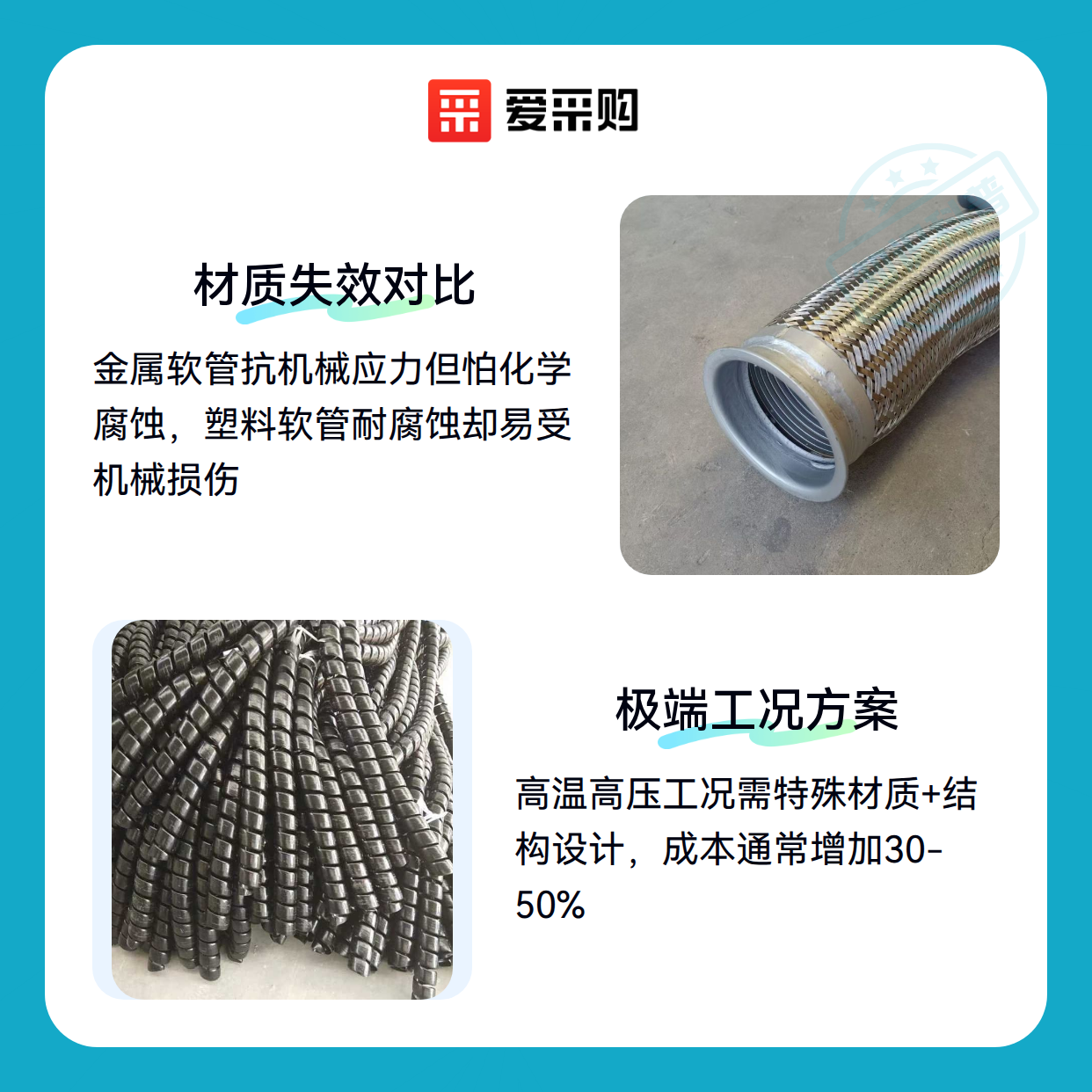

材质差异直接决定失效机理。不锈钢304波纹管的失效往往始于波纹谷处的应力裂纹，而塑料挠性软管则更容易因介质渗透导致膨胀分层：

• 金属软管典型问题：

  1. 交变载荷下的疲劳断裂
  2. 氯离子引发的点蚀穿孔
  3. 超限弯曲导致的波纹塌陷

• 塑料软管典型问题：

  1. 有机溶剂引起的溶胀
  2. 紫外线照射下的老化脆化
  3. 负压工况下的塌瘪变形

关键结论：金属擅长应对机械应力，塑料更适合化学腐蚀——但都有明确的工况边界

三、高温酸碱环境该选金属还是复合材质？

通过4种典型工况对比可见材质选择的逻辑：

对于耐高温挠性软管，工作温度超过260℃时必须考虑热膨胀系数差异。例如蒸汽管道用的不锈钢波纹软管，其法兰连接件需采用同材质避免热变形泄漏。

高压场景则要关注脉冲耐受能力。高压挠性软管的钢丝编织层数直接影响爆破压力，DN50以上管径建议至少2层编织。

关键结论：极端工况需要"材质+结构"双重保障，成本增幅通常在30-50%

四、为什么法兰连接件比软管本身更易泄漏？

60%的泄漏故障发生在连接部位。软管本体达标的情况下，配套件的选择同样关键：

• 法兰密封陷阱：

  1. 平面法兰必须配管道密封胶
  2. 凹凸面法兰需匹配密封槽深度
  3. 橡胶垫片不耐高温油介质

• 固定支架误区：

  1. 悬空段每米需1个软管固定支架
  2. 振动管线禁用刚性卡箍
  3. 户外安装要防紫外线护套

关键结论：连接系统的可靠性=密封形式×固定方式×维护周期

五、安装时多留5%长度能延长多少寿命？

弯曲半径是影响疲劳寿命的关键变量。以DN100的防爆挠性软管为例：

1. 静态安装：预留10%长度补偿热胀冷缩
2. 动态摆动：最小弯曲半径≥3倍管径
3. 扭曲预防：标记原始状态避免安装旋转
4. 保护措施：磨蚀部位加装软管保护套

关键结论：正确的安装长度能使寿命提升2-3倍，远超材质升级的效果

选型本质是压力、介质、形变三者的博弈。常规工况用不锈钢波纹软管性价比最高，特殊腐蚀环境考虑挠性软管的复合材质方案。记住：连接件的选配成本应占预算的15-20%，这个比例能有效降低整体故障率。
