为什么参数相近的阵列波导光栅芯片，实际表现天差地别？

当你在采购阵列波导光栅芯片时，是否遇到过参数相近但实际性能差异巨大的情况？本文将帮你理清关键判断点，避免因忽视核心差异而选错型号。

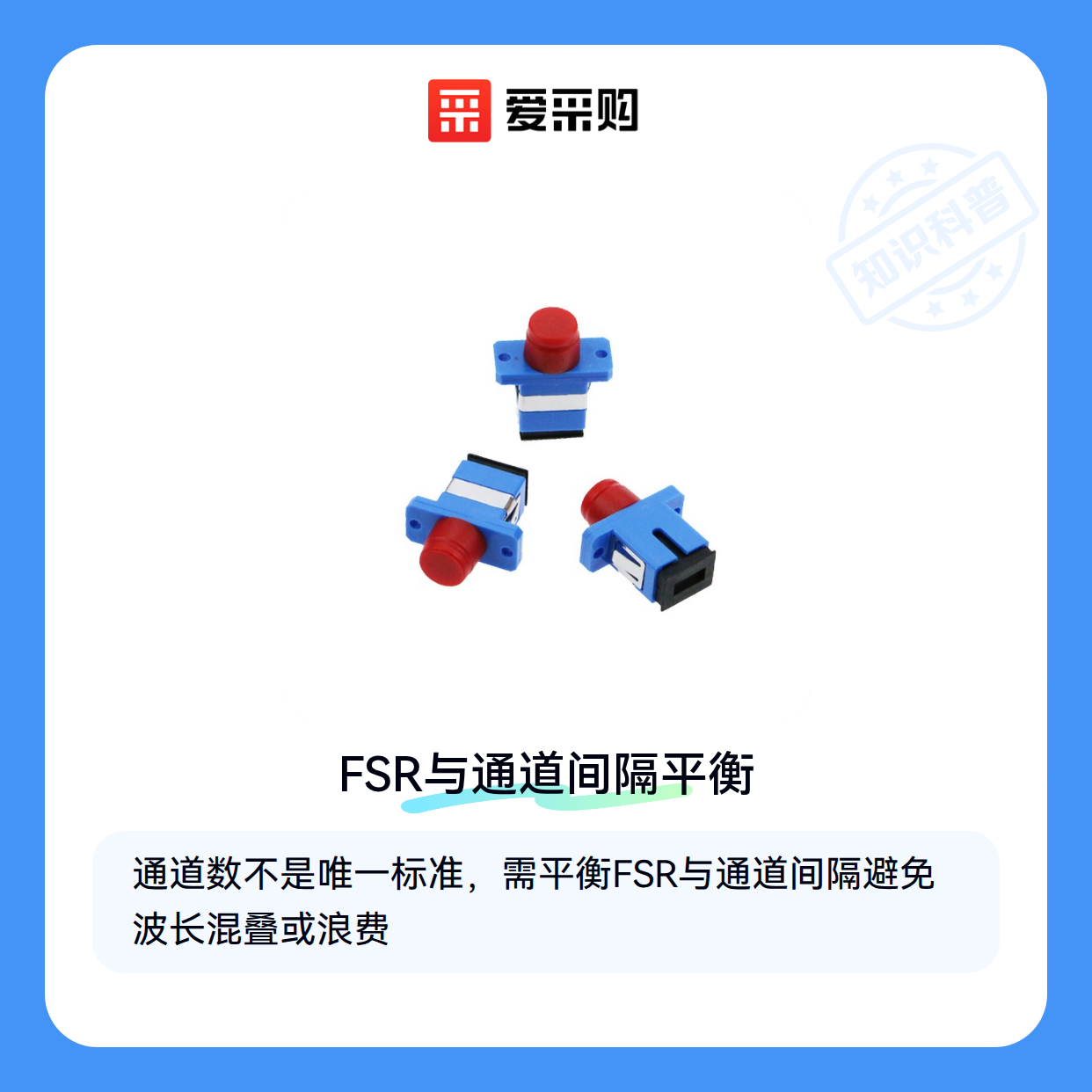

一、为什么通道数不是AWG芯片的唯一判断标准？

阵列波导光栅芯片的核心功能是通过波导阵列实现波长分离，但自由光谱范围(FSR)这一参数往往被忽视。 就像光栅衍射会产生不同级次的光谱重叠一样，FSR决定了芯片能无混叠处理的波长范围。

实际选型时需要平衡两个关键维度：

• 通道间隔：决定能区分的波长精细度
• FSR范围：影响可同时处理的波长总量 盲目追求通道数而忽略FSR匹配度，会导致实际使用时出现波长混叠或频谱浪费。

在密集波分复用系统中，通常需要根据信号波长分布先确定FSR需求，再选择匹配的通道间隔。

二、材料选择如何影响阵列波导光栅的稳定性？

二氧化硅和硅基是两种主流AWG芯片材料，其温度敏感性差异直接影响波长稳定性。 二氧化硅的热光系数更低，适合环境温度波动大的户外部署场景。

硅基芯片虽然集成度更高，但在以下场景可能需谨慎评估：

• 无恒温控制的机柜环境
• 长距离传输对波长漂移敏感的系统
• 需要长期免维护的偏远站点

若部署环境存在明显温度变化，建议优先考虑带温度补偿的阵列波导光栅方案。

三、数据中心短距与长途传输如何选择阵列波导光栅芯片？

选择阵列波导光栅芯片时，传输距离是首要考量因素。短距数据中心内部互联与长途干线传输对芯片性能的要求存在显著差异：

• 短距场景更关注通道间隔紧凑性，通常需要支持更高密度的波长复用
• 长途传输则对插入损耗和温度稳定性更为敏感，需优先考虑二氧化硅基材的版本

硅基光栅芯片在短距场景的优势在于其更高的集成度，适合空间受限的数据中心机架部署。但需注意其温度敏感性可能导致波长漂移，在无温控的环境下可能影响稳定性。

对于80公里以上的长途传输，建议优先评估以下两个维度：

1. 芯片的偏振相关损耗(PDL)指标，直接影响信号经过多个中继段后的信噪比
2. 是否内置温度补偿机制，避免昼夜温差导致的波长偏移

当部署环境存在振动或需要频繁插拔时，配套的光纤耦合器需要特别关注机械稳定性。采用APC端面的连接器能有效降低回波损耗，这对DWDM系统的整体性能至关重要。

实际选型中常被忽视的是光分插复用器(OADM)的兼容性。建议在芯片采购前确认其通道间隔与现有OADM设备的匹配度，避免后期需要额外增加波长转换模块。

四、为什么主设备到位后还需要光谱分析仪？

采购阵列波导光栅芯片后，许多用户会遇到一个现实问题：即使芯片参数完全符合标称值，实际部署时仍可能出现波长偏移或通道串扰。这是因为出厂测试环境与现场部署存在温度、振动等差异，需要通过光谱分析仪进行中心波长校准和通道平坦度验证。

尤其在长途传输场景中，微小的波长偏差会随距离累积，最终影响信号完整性。此时光谱分析仪不仅能定位问题，还能配合光衰减器进行动态调整。

联调验证时需注意两个关键环节：

• 先使用光功率计确认输入光强在芯片线性工作范围内，避免饱和或信噪比不足
• 校准过程中要持续监测偏振相关损耗（PDL），必要时用光纤清洁笔处理连接器端面污染

临时搭建的测试环境常因灰尘积累导致额外损耗。建议在未使用的光纤连接器上安装防尘盖帽，这种硅胶配件能有效隔绝粉尘且不影响重复插拔。日常维护时，配合光纤端面检测仪可快速定位污染点。

五、如何避免偏振损耗吞噬理论性能？

阵列波导光栅芯片的参数表中很少标明偏振相关损耗（PDL）的现场控制方法，而这恰恰是实际性能分化的关键因素。光纤弯曲半径过小、连接器侧向应力、甚至机柜门频繁开关都会引入偏振模色散。

三个实操方法能显著改善PDL：

1. 熔接跳线时保留足够余长，避免光纤受纵向拉力
2. 使用光纤清洁笔定期清理法兰盘，防止污染物改变光场分布
3. 在高温差环境中部署时，优先选择带温度补偿的硅基AWG芯片

值得注意的是，部分用户为追求快速部署而省略端面清洁步骤，这可能导致损耗增加甚至永久性损伤。专业级光纤清洁笔采用无尘清洁丝设计，单次操作即可去除亚微米级颗粒，比普通酒精棉效果更稳定。

阵列波导光栅芯片的实际表现差异，本质是场景需求与系统适配性的问题。从光谱分析验证到偏振控制，每个环节都需要将芯片参数转化为可执行的部署方案。在光层整体设计中，还需提前规划与光纤放大器和光开关的协同工作点，才能释放AWG的全部潜力。
