为什么普通功率电感在网络接口场景容易失效？关键差异点解析

在网络接口设计中，看似普通的功率电感为何频繁失效？本文将揭示高频信号传输场景下的关键参数差异，帮你避开选型陷阱。

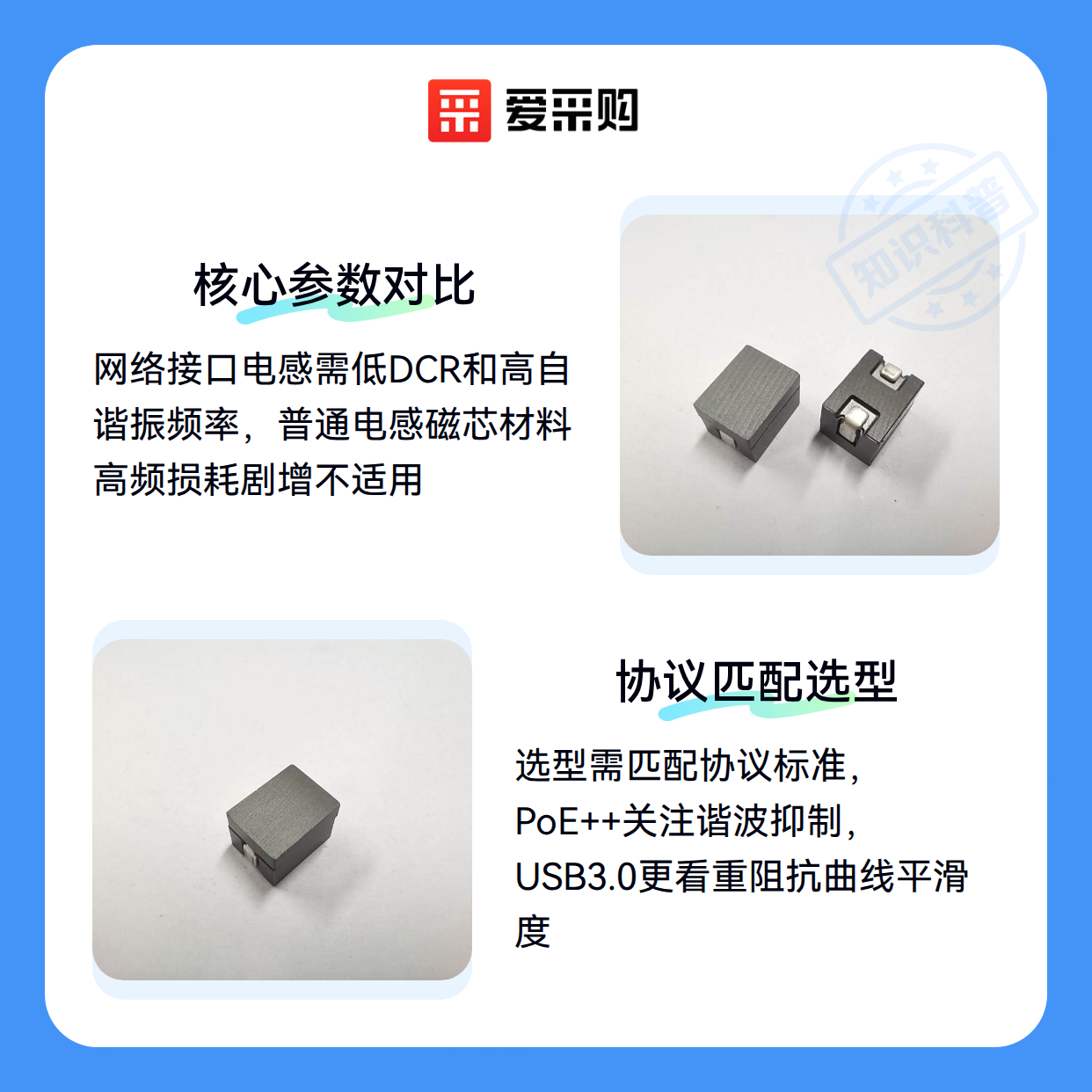

一、网络接口功率电感的核心参数为何与众不同？

网络接口功率电感的核心价值在于高频稳定性，这与普通功率电感的低频应用有本质区别。

关键参数差异主要体现在三个方面：

• 阻抗-频率曲线斜率决定高频信号完整性
• 更低的DCR（直流电阻）减少功率损耗
• 更高的自谐振频率避免相位失真

仅关注电感量会导致高频场景下的信号衰减和EMI问题，这正是普通电感失效的根源。

二、普通功率电感为何难以满足网络接口需求？

普通功率电感的设计优先考虑的是能量存储效率，而网络接口电感需要应对快速变化的瞬态响应。

两种场景的核心冲突点：

• 普通电感磁芯材料在高频下损耗剧增
• 传统绕线结构产生寄生电容影响信号质量
• 缺乏针对共模噪声的抑制设计

这种差异在网络接口的PoE供电场景中尤为明显，普通电感可能同时面临功率传输和信号完整性的双重挑战。

三、如何根据网络协议选择匹配的功率电感？

网络接口功率电感的选型需优先匹配具体协议标准，不同传输协议对高频响应和EMI抑制的要求差异显著。例如PoE++供电场景需要电感在保持高饱和电流的同时，仍能有效抑制高频谐波干扰；而USB3.0等高速数据接口更关注阻抗-频率曲线的平滑度，避免信号完整性受损。

核心选型维度应包含：

• 协议规定的频段范围：千兆以太网要求电感在100MHz以上仍保持稳定阻抗
• 共模噪声抑制需求：双绞线传输场景往往需要搭配共模电感形成完整滤波链路
• 瞬态电流承受能力：PoE设备启动时的冲击电流可能达到稳态值的数倍

对于需要兼顾功率传输与信号完整性的混合场景，建议采用分频段组合方案：低频段使用绕线结构的功率电感处理大电流，高频段选择叠层式高频功率电感或贴片磁珠电感滤除噪声。这种组合既能满足DC-DC转换器的储能需求，又可避免高频信号衰减。

实际部署时还需考虑PCB布局的协同性——网络接口芯片周边的电感应优先选择超薄屏蔽型号，避免与高速走线产生互感干扰。这要求选型阶段就预留足够的安装间距评估空间。

四、为什么采购后还需要额外测试设备？

采购网络接口功率电感后，许多用户会发现实际性能与标称参数存在差异，尤其在EMI抑制和高频稳定性方面。这是因为电感在老化过程中特性会逐渐变化，而普通万用表无法捕捉这些细微差异。

关键配套设备应包含两类：一是用于验证初始性能的屏蔽测试仪，确保电感在真实工作频段下的共模抑制比达标；二是模拟长期使用的电感老化测试架，通过持续负载测试预判使用寿命。

测试环节常被忽视的细节在于环境干扰。建议在屏蔽室内进行关键测试，或至少使用射频屏蔽箱隔离手机、Wi-Fi等常见干扰源。对于需要批量验证的场景，可考虑配备带步进调节功能的共模抑制比测试仪，其双层屏蔽结构能显著提升测量一致性。

配套设备的投入并非额外成本，而是避免后期批量故障的必要措施。一套完整的验证方案应覆盖三个维度：初始参数验证、加速老化测试、实际工况模拟。这能从根本上解决‘实验室达标但现场失效’的典型矛盾。

五、PCB布局如何影响高频性能？

即使选对电感并完成验证，不合理的PCB布局仍会导致性能劣化。高频场景下需特别注意三点：

• 电感与网络接口的走线距离应尽量缩短，过长的路径会引入额外寄生电容
• 避免将电感布置在发热元件正下方，工字电感绕线机的精密结构对温度敏感
• 接地铜箔要预留足够面积，采用星型接地而非菊花链拓扑

散热管理是另一个易被低估的环节。网络接口功率电感在PoE++等协议下可能持续大电流工作，建议在电感底部布置铜散热片，并通过高频焊翅片管增强对流散热。若空间受限，至少应确保电感周围有足够的空气流动通道。

实际部署时建议先用屏蔽测试仪做最终验证，特别是检查30MHz-1GHz频段的辐射干扰。这能发现布局不当导致的EMI问题，比后期返工成本低得多。测试时注意保持环境温湿度稳定，使用防静电手套和ESD镊子操作。

网络接口功率电感的选型本质是场景匹配度的验证。完整的决策框架应包含四个维度：协议标准对应参数阈值、老化前后的测试验证、PCB布局的寄生参数控制、以及散热与EMI的协同设计。这种系统化思维比单纯比较电感量或价格更能保障长期稳定运行。
