RC滤波器：如何避免选型不当导致的电路性能问题？

在电子电路设计中，RC滤波器的选型不当可能导致信号失真、噪声干扰甚至系统失效。本文将帮助你理解如何根据实际需求选择合适的RC滤波器，避免常见的性能陷阱。

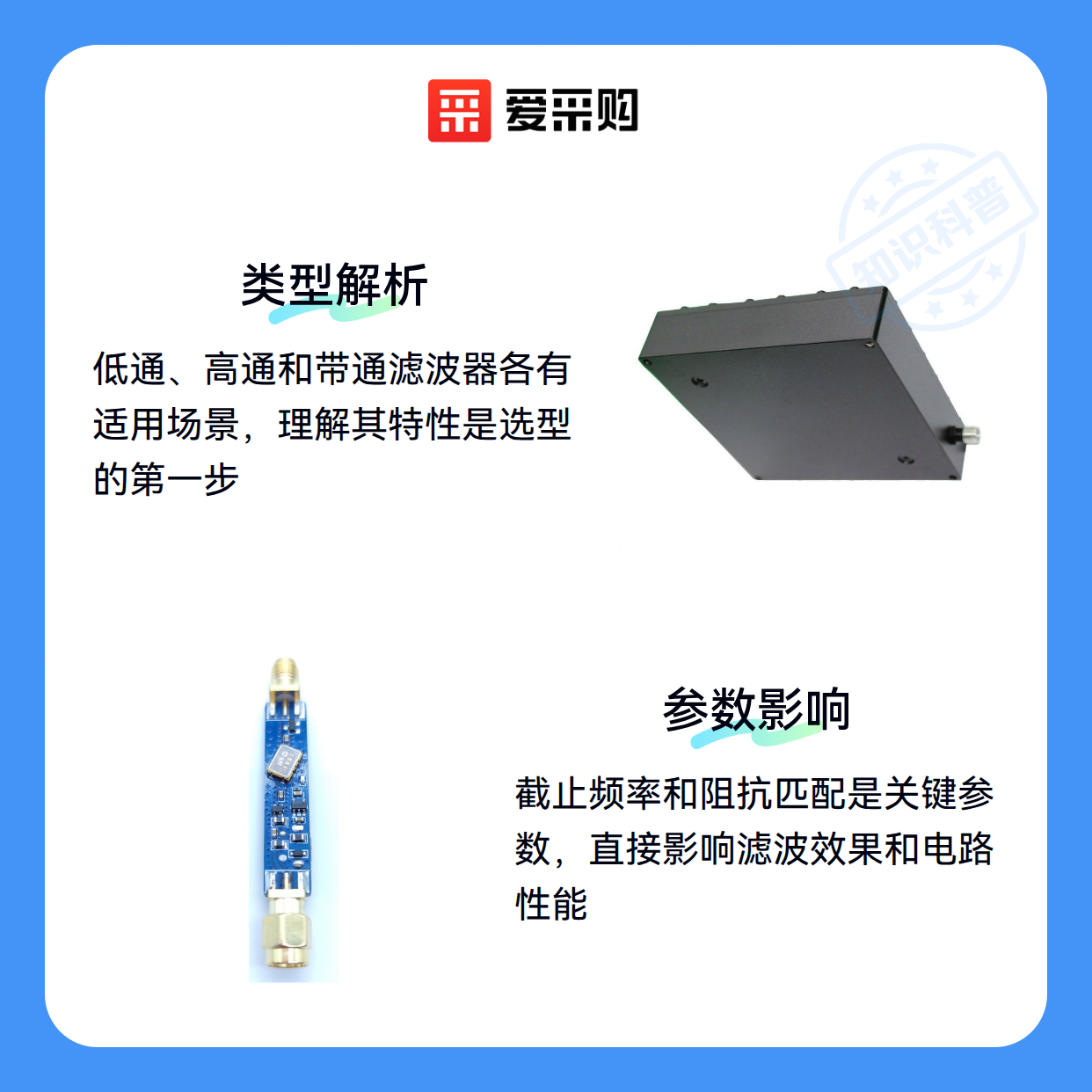

一、RC滤波器的工作原理及常见类型

RC滤波器通过电阻（R）和电容（C）的组合实现对特定频率信号的过滤，其核心功能是允许或阻断特定频段的信号通过。 根据频率响应特性，RC滤波器主要分为低通、高通和带通三种类型。

低通滤波器允许低频信号通过而衰减高频信号，常用于消除高频噪声；高通滤波器则相反，适用于隔离直流分量或低频干扰。带通滤波器结合两者特性，仅允许特定频段信号通过。

理解这些基本类型是选型的第一步，但实际应用中还需考虑具体电路环境和性能要求。

二、关键参数如何影响RC滤波器性能

截止频率是RC滤波器最关键的参数之一，它决定了滤波器开始显著衰减信号的频率点。选择不当可能导致有用信号被过滤或噪声无法有效抑制。

阻抗匹配同样重要，特别是在信号源和负载之间使用RC滤波器时。阻抗不匹配会引起信号反射，降低滤波效果甚至损坏电路元件。

除了这些基本参数，在实际应用中还需考虑温度稳定性、元件公差等因素，这些都可能影响滤波器的长期性能表现。

三、如何根据应用场景选择RC滤波器或替代方案？

RC滤波器的选型核心在于匹配实际应用场景的需求。以下是几种常见场景的选型建议：

• 低频信号处理：优先考虑低通RC滤波器，其结构简单且成本较低，适合抑制高频噪声。
• 需要精确控制截止频率：可选用数字可调谐滤波器，通过编程灵活调整参数。
• 高频或大功率环境：LC滤波器可能更合适，因其在较高频率下表现更稳定。

当RC滤波器无法满足需求时，可以考虑以下替代方案：

• 对滤波性能要求较高的场合：有源滤波器能提供更陡峭的滚降特性。
• 需要同时处理多个频段：带通或带阻滤波器可能是更好的选择。
• 数字信号处理场景：数字滤波器可通过算法实现复杂滤波功能。

选择时还需注意系统阻抗匹配问题。RC滤波器输入输出阻抗不匹配可能导致信号反射，影响整体电路性能。这种情况下，可能需要考虑具有阻抗变换功能的滤波器类型。

最后，建议在实际选型前进行电路仿真或原型测试，特别是对滤波性能要求严格的应用。这能有效避免因参数选择不当导致的性能问题。

四、RC滤波器安装后还需要哪些配套设备？

RC滤波器选型完成后，配套设备的选择同样关键。滤波器散热片能有效解决高频应用中的热量积聚问题，尤其是5G基站等连续运行场景。选择时需注意材料的耐高温性和导热系数，PEI材质因其阻燃性和稳定性成为工业级应用的常见选择。

安装支架则直接影响滤波器的机械稳定性和抗干扰能力。TDK的EHFP系列支架采用防腐蚀设计，适合高频滤波器在震动环境中的固定，避免因松动导致信号失真。非标定制外壳也能为特殊尺寸的滤波器提供额外保护。

连接线和PCB板的匹配同样不可忽视。电源滤波器连接线需满足电流承载要求，而共模滤波PCB板能进一步抑制电磁干扰。实际安装时建议使用防静电手环，并确保电路板清洁剂去除焊接残留。

五、如何避免RC滤波器的常见使用误区？

日常使用中，RC滤波器的性能可能受环境湿度影响。在潮湿仓库中，建议搭配防潮周转箱存储备用器件，并定期检查阻抗匹配器是否受潮。焊接时使用三维焊接夹具能减少人工操作误差。

维护时需注意：

• 定期用示波器检测截止频率偏移
• 清洁散热片避免灰尘堵塞风道
• 检查焊接点是否氧化导致接触不良
• 长期未使用的滤波器需用防尘密封胶保护接口

遇到滤波效果下降时，不要盲目更换器件。可先用信号分析仪定位问题，可能是配套的电容器老化或电源连接线阻抗不匹配所致。

RC滤波器的稳定运行需要主设备、散热片、支架和连接件的系统配合。根据应用场景的电磁环境、机械强度和温升要求综合选型，才能最大化滤波效果并延长使用寿命。
