万能断路器选购：五个维度决定安全与效率

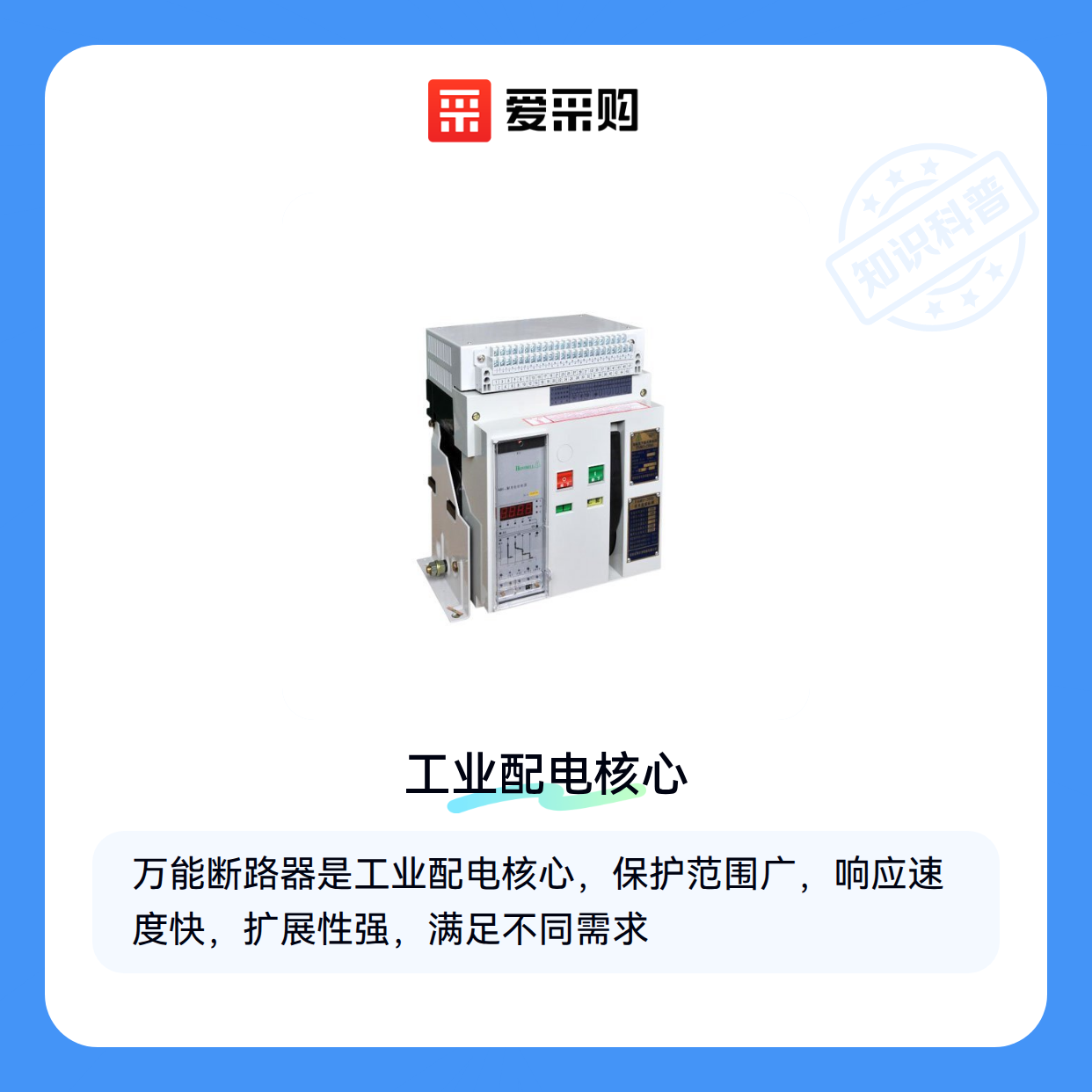

5小时前一、为什么万能断路器是工业配电的核心？
在大型工厂、商业建筑或数据中心等场所，配电系统需要应对复杂的负载变化和突发故障。万能断路器凭借其高分段能力和可调保护参数，成为中高端配电方案的首选：
- 保护范围广：从630A到2000A的额定电流覆盖，满足主配电柜到分配电柜的不同需求
- 响应速度快：短延时保护可在0.1-0.4秒内动作，避免误跳闸的同时确保安全
- 扩展性强：标配47个端子，支持加装
电流互感器 、欠压脱扣器等附件
当前主流产品已向智能化方向发展，像
关键结论：选择框架式还是智能型，取决于是否需要远程监控和参数记录功能。🔧
二、万能断路器的工作原理与分类
理解万能断路器的运作机制，能帮助您更准确地匹配需求。其核心是通过电磁脱扣和热脱扣双重机制实现保护：
- 电磁脱扣：当短路电流超过设定值时，电磁铁瞬间拉动操作机构分闸
- 热脱扣：双金属片受热弯曲，在持续过载时延时动作
按灭弧介质可分为：
- 空气断路器：利用空气灭弧，结构简单成本低
真空断路器 ：真空环境灭弧，寿命长但价格高直流断路器 ：专为直流电路设计，分断难度更大
关键结论：普通工业场景选空气型即可，特殊环境才需要考虑其他类型。⚡
三、如何根据需求选择最合适的万能断路器？
选型时需要平衡分断能力、使用环境和预算。以下是三种常见方案的对比：
| 方案类型 | 适用场景 | 核心优势 |
|---|---|---|
| 主配电柜进线 | 分断能力达66kA | |
| 分配电支路 | 体积小成本低 | |
| 检修隔离 | 可见断开点 |
重点说说框架式万能断路器：
- 固定式安装更经济，但检修时需要断电
- 抽屉式支持热插拔，但价格高出30%-50%
- 690V电压等级的产品分断能力会下降约24%
关键结论：主回路必须选高分断型号，支路可考虑经济型方案。🔌
四、万能断路器安装后还需要哪些配套设备？
很多用户采购后才发现需要额外配置这些关键部件：
- 测量监控：电流互感器用于扩展测量范围，2500A以上必须配置
- 配电整合：定制
配电箱 时要预留20%空间散热 - 信号传输：采用屏蔽型
接线端子 避免干扰
特别是智能断路器需要配套通讯模块，常见的Modbus协议转换器约500-800元。
关键结论：配套预算应占主设备成本的15%-25%。📊
五、万能断路器使用中的常见问题与维护技巧
实际运行中这些细节最容易被忽视：
参数设置：
- 短延时电流设为额定值8-12倍
- 瞬时保护不宜超过最大预期短路电流
维护要点：
- 每半年清洁一次触头
- 检查
带熔断器电压互感器 的连接状态 - 记录动作次数，接近电气寿命时提前更换
升级改造：
- 老式断路器可加装智能控制器
- 更换时注意新老产品的安装孔位匹配
关键结论：智能型产品的自诊断功能可减少70%现场维护工作量。🛠️
选择万能断路器时，先确定分断能力和电流等级这两个硬指标，再考虑是否需要智能型万能断路器的扩展功能。记住：主回路保护宁可配置高一点，支路则可以更注重经济性。
