电路隔离设计中，光电藕合器就像一位沉默的守门人——它不参与信号处理，却决定了系统能否安全运行。选错型号可能导致信号失真、隔离失效甚至设备损坏，而选对型号往往能省去后期大量调试成本。
光电藕合器选购时，这些关键点帮你避开弯路
3小时前一、为什么光电藕合器在电路隔离中不可替代？
当需要隔离高低压电路时，

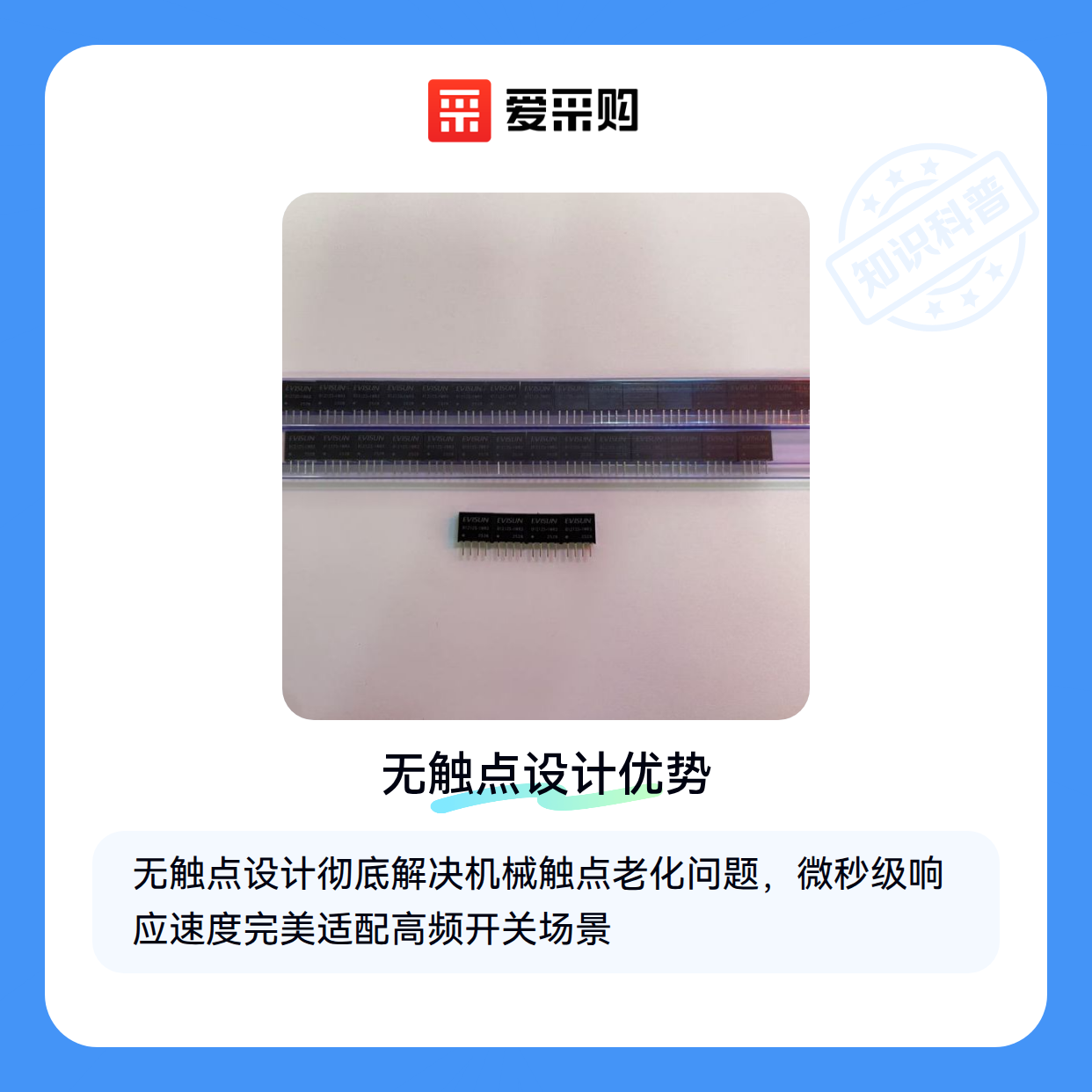

- 无触点设计：通过光传输信号，彻底避免机械触点老化问题
- 响应速度快：微秒级响应速度适合高频开关场景
- 抗干扰性强：光信号不受电磁场影响，在工业环境中表现稳定
但要注意：光电藕合器不是万能的，它更适合电压隔离而非功率传输。遇到大电流场景时，需要配合其他功率器件使用。⚡ 选隔离器件前，先明确需要的是信号隔离还是功率隔离
二、光电藕合器的工作原理与核心性能指标
这类器件的核心结构很简单：输入端LED发光，输出端光敏元件接收，中间用透明绝缘材料隔离。但不同型号的关键差异往往藏在细节里：
- **电流传输比(CTR)**：决定信号传输效率，低CTR型号需要更强驱动电流
- 绝缘耐压值：3750Vrms是常见工业级要求，医疗设备可能需要更高
- 响应时间：高速数字信号传输需选择纳秒级产品
⚡ 隔离电压和信号类型，是选型时首先要锁定的两个参数
三、如何根据应用场景选择合适的光电藕合器？
不同电路结构需要匹配不同特性的器件，主要分为三类方案：
- 控制回路隔离：
晶体管输出光电耦合器 最常用，比如BPC817D这类SOP-4封装产品，适合PLC输入输出模块 - 交流负载驱动：可控硅输出型号如MOC3083S-TA1，可直接触发中小功率交流设备
- 数字信号传输：带推挽输出的
数字光电耦合器 能减少信号延迟，适合RS485/CAN总线
特别注意潮湿环境应用——塑封器件可能受潮气渗透影响，这时需要选择带气密性封装的产品。⚡ 先看电路类型，再看环境条件，最后考虑安装方式
四、光电藕合器安装后还需要哪些配套设备？
买完主器件只是开始，这些配套往往决定最终效果：
- 驱动电路：部分型号需要外置限流电阻，
光耦驱动电路 模块能简化设计 - 隔离电源：信号隔离后常需要独立供电，
隔离电源模块 如B0505S-1WR3很常用 - 测试工具：批量生产时需要
光电耦合器插座 进行快速功能验证
⚡ 配套设备的预算应该占到总成本的15%-20%
五、光电藕合器使用中容易被忽视的细节
这些实操经验能帮你避开80%的常见问题：
- 焊接温度：SMD器件建议260℃以内，持续时间不超过5秒
- 引脚应力：直插器件安装时避免过度弯折引脚
- 老化测试：批量采购前用
SOP8光耦测试座 做72小时连续通电测试 - 静电防护：CMOS工艺的光耦对ESD敏感，操作时需戴防静电手环
⚡ 器件损坏往往发生在安装瞬间，而非正常使用阶段
选光电藕合器本质是选系统隔离方案，需要同时考虑
