不锈钢焊条选型，关键看这3个参数

选对不锈钢焊条直接影响焊接质量和工程寿命，但市面上从几十到几百元每公斤的价格差，常让采购者陷入"贵的就是好的"误区。其实焊条选型的关键，在于匹配母材特性与工况需求。

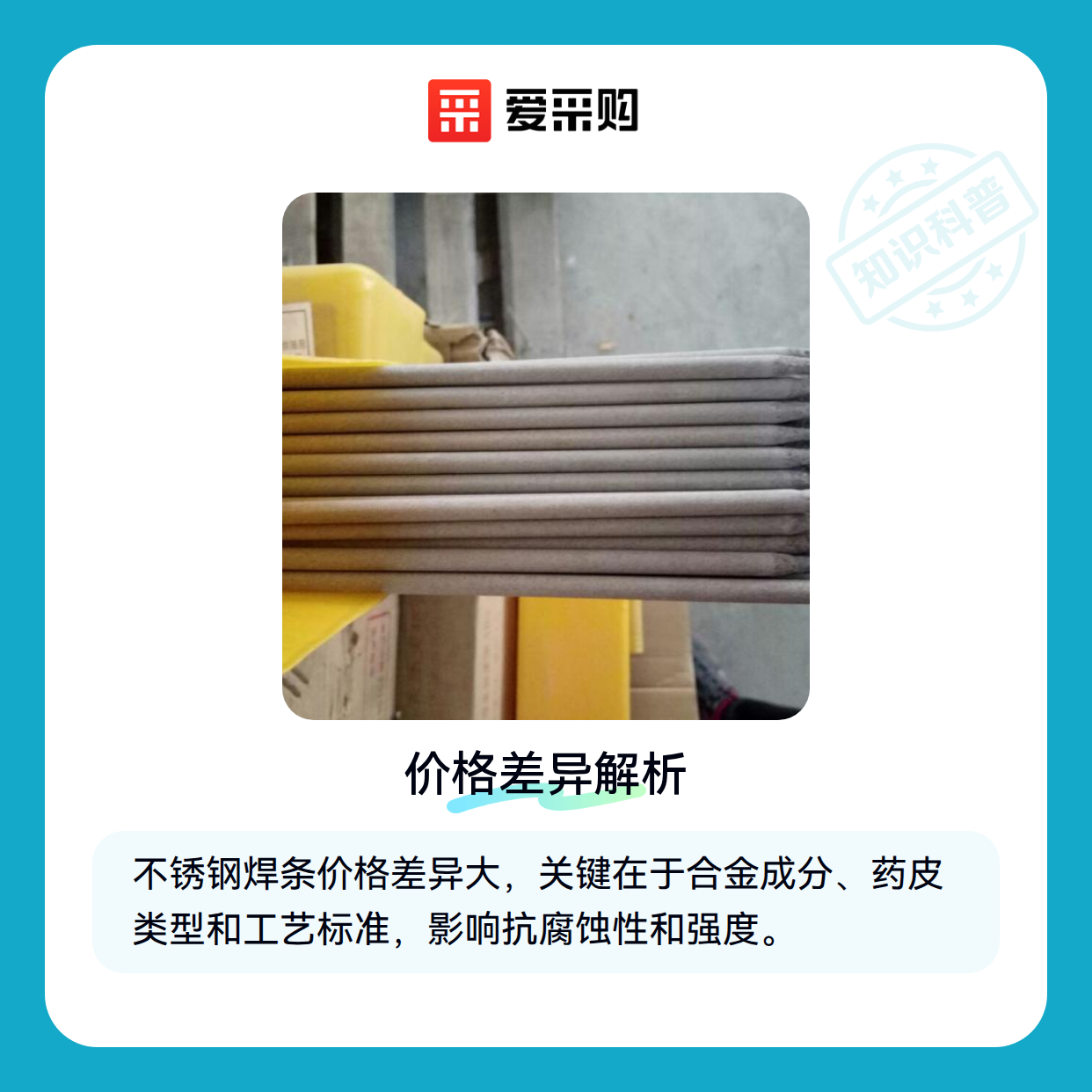

一、为什么不锈钢焊条价格差异这么大

不锈钢焊条的核心差异来自三个维度：

• 合金成分：普通304焊条约30元/公斤，而含钼的316不锈钢焊条价格翻倍，双相钢不锈钢焊条因含铬镍更贵
• 药皮类型：钛钙型易操作但熔深较浅，碱性药皮焊条需直流焊机但抗裂性好
• 工艺标准：进口焊条如瑞典产比国产贵2-3倍，主要体现在熔敷金属纯净度和工艺稳定性

以化工管道焊接为例，普通焊条可能引发晶间腐蚀，而超低碳不锈钢焊条能有效避免这类问题。价格差异本质上是对失效成本的预防。

结论：焊条价格差反映的是抗腐蚀性、强度等核心性能差异，不是简单的品牌溢价。

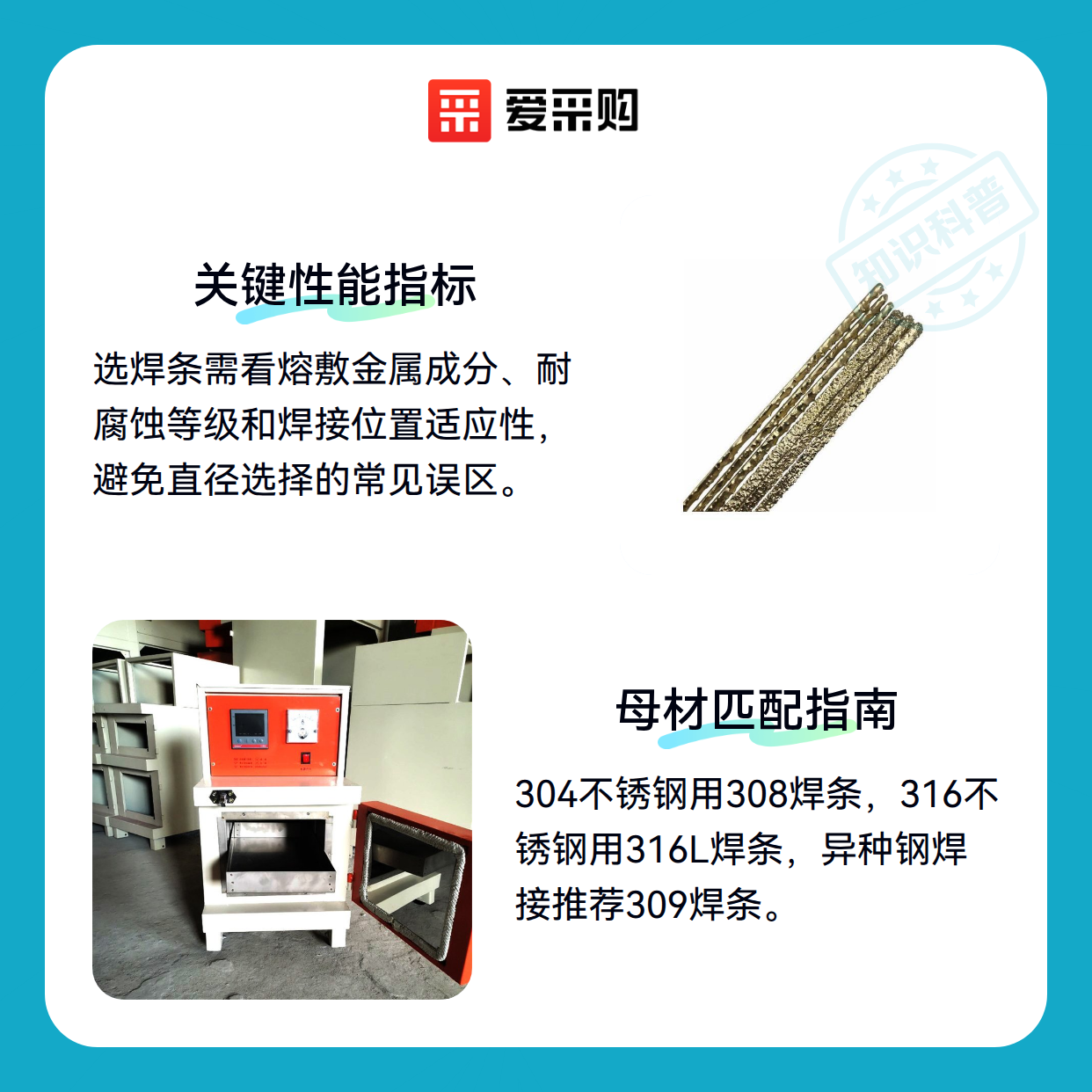

二、不锈钢焊条的3个关键性能指标

1. 熔敷金属成分
   焊芯和药皮共同决定最终焊缝金属的铬镍含量，例如308焊条含20%铬10%镍，专门匹配304不锈钢母材

2. 耐腐蚀等级
   通过盐雾试验时长划分，普通焊条通常500小时，钛钙型不锈钢焊条可达1000小时以上

3. 焊接位置适应性
   立焊、仰焊需选择全位置焊条，其药皮熔点与焊芯同步性更严格

常见误区：以为焊条直径只影响电流大小。实际上3.2mm焊条比2.5mm的更易产生焊接应力，薄板焊接反而要选小直径。

三、不同钢材该匹配哪种不锈钢焊条

重点方案说明：

• 308不锈钢焊条：适合大多数304不锈钢焊接，但含硫环境需改用308L超低碳型号
• 309不锈钢焊条：作为过渡层焊条时，需控制热输入量避免稀释率过高

结论：焊条与母材的铬镍含量差应控制在2%以内，否则易产生脆性相。

四、买了焊条还需要准备什么

焊接不锈钢的配套需求常被低估：

1. 焊前处理

   • 必须配备专用焊条烘干箱，碱性焊条需350℃烘干1小时
   • 不锈钢表面需用丙酮去除油污，普通钢丝刷会污染焊缝

2. 防护装备

   • 自动变光焊接防护面罩能避免弧光灼伤
   • 牛皮材质的焊接手套比棉质更耐飞溅

结论：不锈钢焊接的配套投入约占焊条成本的30%，但能显著降低返工率。

五、不锈钢焊条使用中最容易忽视的问题

• 存储不当：拆封后焊条需存放在80-100℃的带储藏室焊条烘干箱中，暴露4小时以上必须重新烘干
• 电流极性：钛钙型焊条可用交流电，但碱性焊条必须直流反接（焊钳接正极）
• 层间温度：厚板焊接时需控制层温≤150℃，否则需改用不锈钢助焊剂

⚠️ 避坑提示：不锈钢焊条绝对不可用锤子敲击除渣，这会诱发应力腐蚀裂纹。

焊接不锈钢的关键是系统匹配——从不锈钢焊条选型到配套工艺，再到后期维护。对于高价值设备，建议优先选用熔敷金属性能更优的不锈钢焊丝，虽然单价高但综合施工成本更低。记住：省下的焊条钱，可能变成十倍的返修费。
