硅 vs 其他半导体材料：关键差异解析

硅作为半导体材料的霸主，凭借其稳定的性能和成熟的工艺占据主导地位，但在高频、高温等特定场景下，砷化镓等材料可能更胜一筹。了解这些差异能帮你避开选型误区。

一、为什么硅能成为半导体材料的首选？

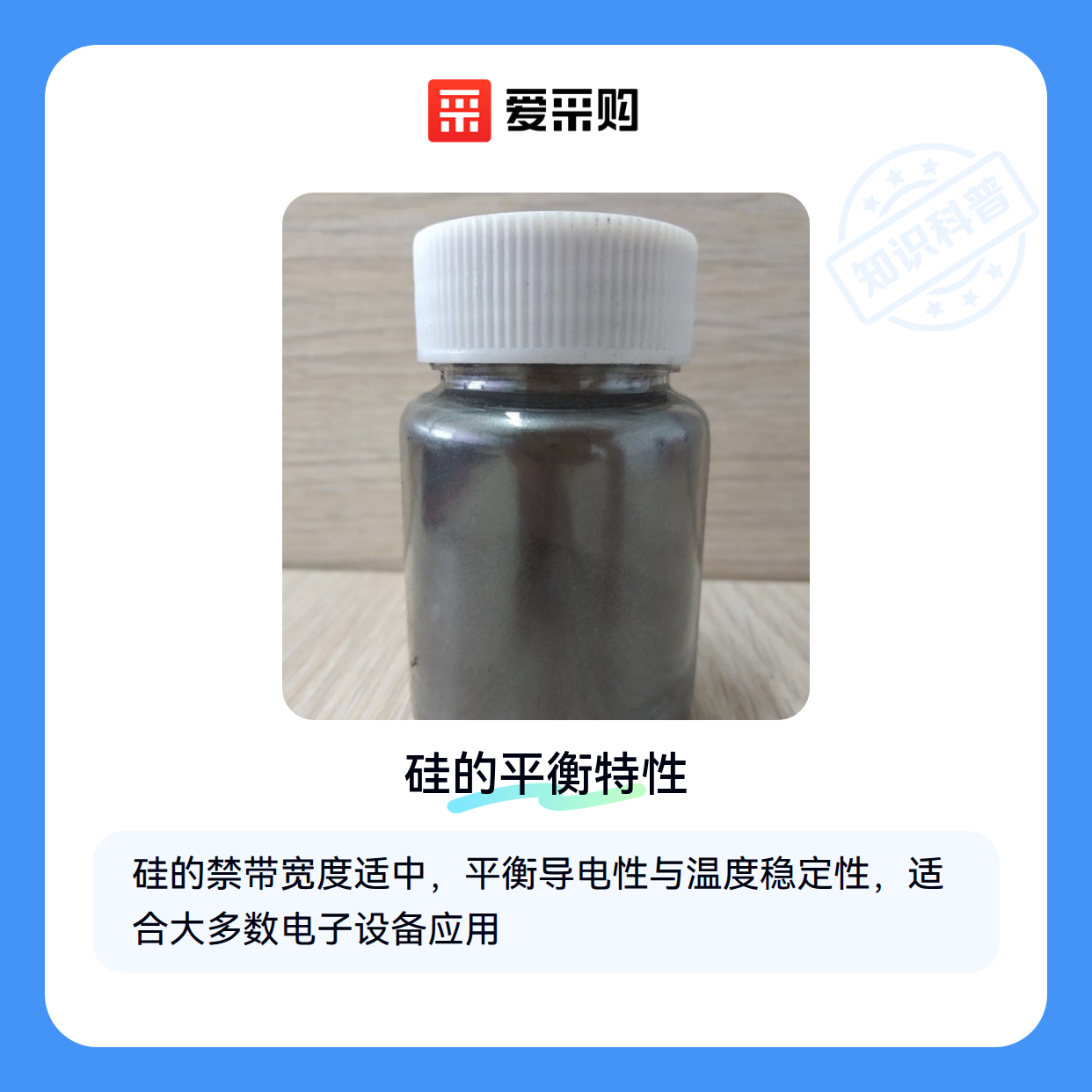

硅的原子结构使其具有理想的半导体特性——禁带宽度适中，既能有效控制导电性，又不易因温度波动导致性能崩溃。这种平衡在大多数电子设备中至关重要。

硅的另一优势是自然界储量丰富，提纯和晶体生长技术成熟。这使得高纯硅靶材等产品的成本远低于砷化镓等化合物半导体，特别适合大规模量产。

但硅的电子迁移率相对较低，这意味着在高频应用中，电子传输速度会受限。此时可能需要考虑其他材料。

二、硅在高频与高温场景的局限性在哪里？

硅作为半导体材料的优势在于成熟的工艺链和成本效益，但在高频或高温应用中，其性能短板会显现：

• 带隙较窄（1.1eV），高温下电子迁移率下降明显，导致功率器件效率降低
• 电子饱和速度较低，限制高频通信器件的信号传输速率 相比之下，砷化镓（GaAs）的电子迁移率是硅的5倍以上，更适合5G射频器件；氮化镓（GaN）的宽禁带特性使其在高压高温环境中更稳定。

锗材料虽然与硅同属IV族元素，但其低温性能更优，常用于红外探测器等特殊场景。不过锗的禁带宽度仅0.66eV，高温漏电流问题比硅更严重，实际应用中常需要复杂的散热设计。

选择替代材料时需权衡：砷化镓晶片虽然高频性能优异，但脆性大、加工成本高；氮化镓外延片更适合大功率器件，但需要特殊的衬底材料。硅基方案在消费电子等成本敏感领域仍具不可替代性。

三、哪些场景其实不适合用硅材料？

硅材料最常见的误用场景包括：

• 将普通硅片用于高频功率放大器，导致信号失真和发热严重
• 在紫外光电器件中忽视硅对短波长光的低吸收率
• 误认为高纯硅锭可直接用于高温传感器，忽略其300℃以上载流子浓度骤降的特性

光伏行业是硅材料的优势领域，但单晶硅与多晶硅的选择仍有讲究：

• 单晶硅片转换效率更高但成本敏感
• 多晶硅更适合大面积铺装，但长期使用后效率衰减更明显

对于既需要硅的工艺兼容性又要求特殊性能的场景，可考虑硅基复合材料。例如铝硅合金锭能改善导热性，而掺入特定元素的硅外延片可扩展光电响应范围。

四、硅材料加工的关键配套设备与工艺要求

硅材料的加工和检测过程中，配套设备的选择直接影响最终产品的质量和性能。例如，硅片清洗设备用于去除表面杂质，而金刚线切割液则影响切割效率和硅片边缘的完整性。这些配套设备的选择需要根据硅材料的纯度和加工精度要求来决定。

在实际操作中，硅材料的加工环境要求极高，尤其是无尘和防静电条件。使用防静电无尘布和光学无尘擦拭布可以有效避免硅片表面的污染和静电损伤。此外，恒温存储柜和防震包装箱在硅材料的存储和运输中也扮演着重要角色。

硅材料的检测环节同样不可忽视。二氧化硅检测仪和四氯化硅检测仪等设备用于确保硅材料的化学纯度和一致性。这些设备的精度和稳定性直接关系到硅材料在半导体应用中的可靠性。

五、如何根据需求选择硅材料及其配套设备

选择硅材料及其配套设备时，首先要明确应用场景的具体需求。例如，高频应用可能需要更高纯度的硅材料，而高温环境则可能需要更耐热的配套设备。这些需求将直接影响硅材料和配套设备的选择。

其次，考虑加工工艺的复杂性和成本。硅片清洗机和切割液等配套设备的选择应基于加工效率和成本效益的平衡。高精度加工可能需要更昂贵的设备，但在大批量生产中可能更经济。

最后，确保配套设备的兼容性和维护便利性。例如，晶圆承载盒和提篮的设计应便于操作和清洁，以减少生产中的停机时间。长期使用的设备还应考虑维护和耗材的可用性。
