为什么你的0402封装元器件总用不对？可能是选型时忽略了这些

当你的电路设计频繁出现0402封装元器件使用问题，很可能是因为选型时忽略了关键参数匹配。本文将帮你理清这类微型元件的核心判断逻辑，避免因尺寸相近而误选性能不匹配的型号。

一、0402封装命名的真实含义与典型误读

0402封装标注的尺寸实际对应英制单位（0.04×0.02英寸），但不同元器件厂商可能对公制/英制标注存在混用情况。这种命名差异容易导致采购时误判实际尺寸。

典型应用场景需要特别注意：

• 高频电路更关注0402封装元器件的寄生参数
• 电源模块需优先考虑功率密度与散热能力
• 便携设备侧重尺寸与可靠性的平衡

理解封装命名规则只是选型第一步，真正影响使用效果的是藏在相同封装下的性能差异。

二、为什么相同0402封装的元器件性能差异明显？

0402封装二极管与0402ESD贴片虽然尺寸相同，但核心参数侧重点完全不同：

• 二极管需关注反向恢复时间与正向压降
• ESD保护器件更看重钳位电压与响应速度

即使是同类型元器件，不同厂商的0402封装产品在温度系数、公差精度等参数上也可能存在显著差别。这些差异在高温或精密电路环境中会被放大。

选型时不能仅凭封装尺寸做决定，必须结合具体应用场景的关键参数需求来筛选。

三、0402封装元器件选型时，如何根据应用场景做出正确选择？

0402封装元器件虽尺寸统一，但不同子类别的性能侧重点差异显著。选型时需优先锁定核心功能需求，再匹配封装尺寸的物理限制：

• 高频电路：优先考虑0402电容的ESR和自谐振频率，而非单纯追求容值
• 功率路径：0402保险丝的熔断特性比尺寸更关键，需计算稳态电流余量
• 信号指示：0402 LED的发光角度和波长需与面板透光特性匹配

同属0402封装的LED产品就存在典型的分流逻辑。蓝光LED通常用于状态指示，需要更高发光强度；而黄绿色LED多用于背光补偿，对波长一致性要求更严格。橙色LED则常见于工业设备，其宽温特性比亮度更重要。

当空间限制不是首要考量时，可评估相邻封装方案的可行性。0603封装能提供更好的散热和焊接可靠性，而0201更适合超密集布局。这种替代决策需要结合生产线贴装精度和返修能力综合判断。

最终选型应形成闭环验证：先确认电路设计的电气参数需求，再评估封装工艺可实现性，最后匹配供应商的批次一致性能力。这种系统化思维才能避免‘参数达标但无法量产’的困境，自然过渡到对配套工艺设备的考量。

四、为什么买完0402封装元器件后还需要这些配套设备？

选择0402封装元器件后，很多用户会发现现有设备难以满足精密加工需求。这类微型元件对贴片机的定位精度要求更高，普通设备容易出现偏移或漏贴问题。

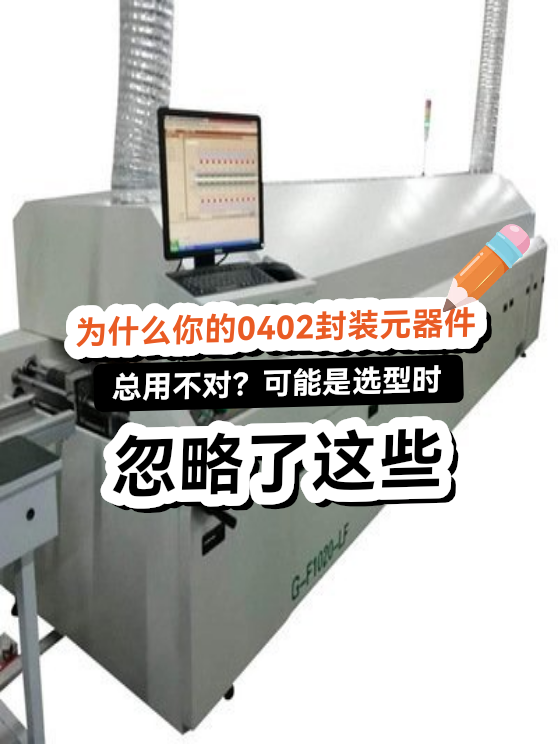

关键配套需要关注三类设备：贴片机需要至少达到微米级重复定位精度；回流焊设备需具备精确的温控曲线；检测仪器要能识别微小焊点缺陷。

手工操作环节同样需要升级工具：

• 精密镊子要能稳定夹持1mm以下的元件
• 防静电工作台避免微小元件被吸附丢失
• 放大镜或显微镜辅助检查焊点质量

忽略这些配套会导致良品率明显下降，甚至反复返修损坏PCB板。

建议在采购0402元件前先评估现有产线能力，重点检查贴片机吸嘴尺寸是否匹配、回流焊机能否实现精准预热。小批量试产阶段更要配备电子元件检测仪及时发现问题。

五、0402元件手工焊接时最容易忽略的三个细节

即使有专业设备，0402元件的返修仍需要特殊技巧。常见问题包括焊锡过量导致桥接、热风枪温度过高损坏元件、静电击穿敏感器件等。

操作时要注意：

1. 使用细径焊锡丝配合微量助焊剂
2. 热风枪温度比常规封装低20%左右
3. 全程佩戴防静电手环并铺设无尘擦拭布
4. 镊子尖端需定期消磁避免吸附元件

对于密集排布的0402元件，建议先用吸锡带清理焊盘，再配合防静电镊子进行定位。焊接完成后用放大镜检查时，侧光观察比垂直视角更容易发现虚焊。

0402封装元器件的价值在于空间节省，但需要配套的加工能力和操作规范来保障可靠性。选型时先明确场景对尺寸的硬需求，再评估现有设备精度是否匹配，最后制定相应的防静电措施和焊接工艺。记住：小封装不等于低门槛，完整的实施准备才能发挥其优势。
