PID控制系统选型逻辑：老工程师的实战经验

当产线温度波动导致良品率下降时，真正懂行的工程师第一反应往往是检查PID控温系统的调节参数。这种看似简单的控制逻辑，实际上决定了化工、冶金、食品等行业的工艺稳定性。

一、为什么工业场景离不开PID控制？

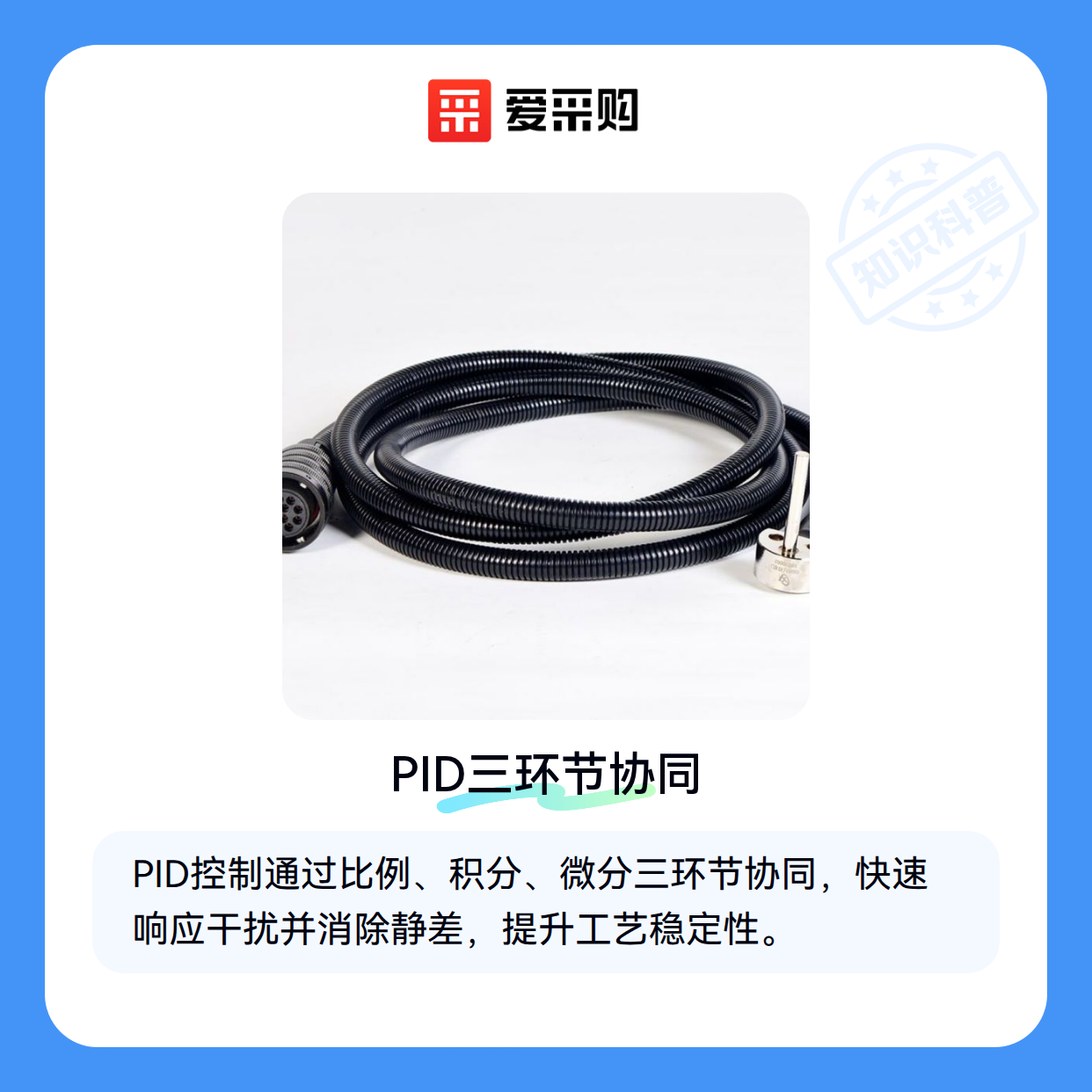

• 响应速度与稳态精度：相比传统的开关控制，模糊PID控温能通过比例、积分、微分三环节协同，既快速响应干扰又消除静差
• 抗干扰能力：在燃气炉、冷却塔等存在外部扰动的场景，PID精准控温通过动态调整输出量维持设定值
• 工艺曲线适配：热处理、发酵等需要温度变化的工艺，可通过编程实现多段曲线控制

⚡ 核心价值在于：用数学算法替代人工经验，让控制过程可量化、可复制。

二、从参数到工艺：PID系统如何影响产线稳定性？

实际应用中常被忽视的三个维度：

1. 参数整定方式：自整定功能适合工况稳定的场景，手动模式则能应对复杂扰动
2. 控制周期匹配：高频过程（如流量控制）需要毫秒级响应，慢过程（如大型烘箱）则可放宽至秒级
3. 执行机构耦合：与阀门、加热器等终端的匹配度直接影响控制效果

⚡ 好的plc pid控制模块应该像老练的操作工：既能快速反应，又不会过度调节。

三、温度、压力、流量...不同场景的PID选型要点

根据被控量特性选择控制器类型：

• 温度控制
  选型重点：抗滞后特性
  适用方案：温度pid控制器需带冷端补偿，热处理设备推荐多区独立控制

• 流体控制
  选型重点：响应速度
  适用方案：流量pid控制器优先选带前馈功能的型号，化工管道建议配合压力变送器使用

• 液位控制
  选型重点：防积分饱和
  适用方案：液位pid控制器应具备抗浪涌算法，储罐应用需搭配智能pid调节器

⚡ 特殊场景（如易燃环境）还需考虑防爆等级和冗余设计。

四、信号采集与执行：PID系统需要哪些配套？

完整的控制回路离不开这些关键部件：

• 感知层
  温度传感器的安装位置直接影响采样真实性，热电偶与PT100各有适用场景
  信号隔离器能消除现场电磁干扰导致的测量漂移

• 执行层
  控制阀的流量特性（线性/等百分比）需与PID参数匹配
  气动执行机构比电动更适合防爆区域

⚡ 配套设备的精度等级不应超过主控制器，避免资源浪费。

五、调试维护中的常见盲区与优化技巧

容易被忽视的实操细节：

• 初始参数设定
  比例带设为量程的20%-30%，积分时间按过程滞后时间的1/2估算

• 抗干扰措施
  信号线需与动力电缆分开敷设，模拟量传输建议采用流量计的电流输出模式

• 人机交互优化
  工业触摸屏的组态界面应突出关键参数，报警阈值设置需留缓冲区间

⚡ 每季度应检查执行机构机械磨损情况，防止控制性能缓慢劣化。

选型本质是平衡响应速度与稳定性的艺术。从压力pid控制器的选型到信号隔离器的配置，每个环节都影响着最终控制效果。建议先明确工艺要求，再逆向推导控制系统的关键指标。
