电子工程师如何系统评估SOP20封装的适用性？

当你在设计电路板时纠结封装选型，SOP20封装可能是那个平衡了空间占用与可靠性的选择——但你真的了解它的适配边界吗？

一、SOP20封装在电子设计中的核心价值是什么？

• 空间效率与可靠性的黄金分割点：相比更小的SOP-20L 封装，SOP20在引脚间距和散热性能上更优；相比传统DIP封装，它节省了70%以上的PCB面积
• 自动化生产的友好型选手：贴片工艺适配性良好，特别适合需要批量生产的消费类电子产品
• 成本可控的技术方案：成熟工艺带来的价格优势，使其在中小功率场景比QFN等封装更具性价比

这种封装尤其适合需要20引脚以下的MCU、接口芯片和驱动IC，比如常见的P87LPC764BDH和CD74HC573MG4这类器件。🔍 当你的设计需要在紧凑空间里实现稳定信号传输时，它往往是第一候选。

二、SOP20封装的结构特点如何影响实际应用？

• 引脚强度：SOP20的鸥翼形引脚比TSSOP20封装更耐机械应力，但焊接时需要控制好引脚共面性
• 热管理特性：4.5mm左右的典型长度决定了其自然散热能力，持续工作温度建议控制在100℃以内
• 高频表现：引脚电感比QFP封装更低，适合200MHz以下的中频电路设计

实际应用中，像STC15W408AS这类MCU采用SOP20封装时，既能满足一般控制需求，又避免了复杂封装带来的生产挑战。💡 记住：它的优势在于"够用就好"的平衡哲学。

三、哪些场景下SOP20比PLCC或TSSOP更合适？

• 空间受限但需要手工维修的场景：相比PLCC20封装的插座式设计，SOP20直接贴片更省空间；比TSSOP20封装更容易手工补焊
• 中等功率应用：当器件功耗在1W左右时，SOP20的散热能力优于更小的SSOP封装
• 成本敏感型批量生产：不需要额外插座成本，且贴片良率高于引脚更密的封装

比如工业温控模块中的逻辑芯片，用SOP20既能满足环境温度要求，又比PLCC节省了30%的BOM成本。📌 关键判断点：是否需要频繁插拔？是否需要极限紧凑？如果答案是否定的，SOP20通常是最优解。

四、使用SOP20封装需要准备哪些配套工具？

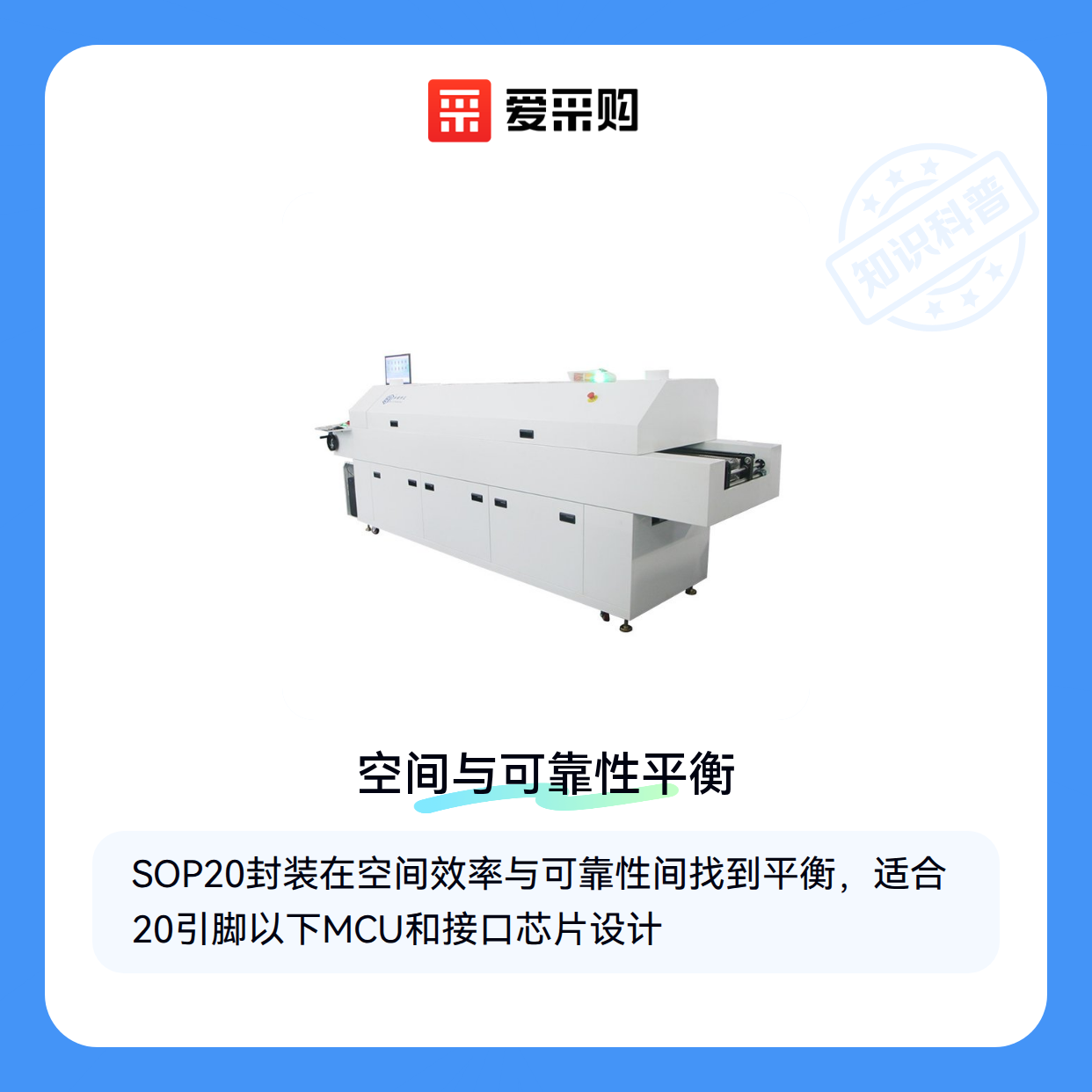

• 焊接设备：建议选择温控精度±1℃的回流焊机，特别是带有独立温区的型号
• 测试治具：配套的IC测试座要注意引脚接触压力，过大会导致SOP20引脚变形
• 返修工具：热风枪需要配备专用SOP20喷嘴，避免加热时影响周边元件

生产线上常见的问题是忽略焊膏印刷厚度——对于SOP20的0.65mm引脚间距，钢网开口建议比引脚宽度缩10%。🔧 配套工具的质量直接决定封装性能的发挥程度。

五、SOP20封装在焊接和测试环节有哪些注意事项？

• 焊接曲线设置：建议峰值温度245-255℃，液相线以上时间控制在60-90秒
• ESD防护：存放时使用粉色防静电袋，操作时佩戴接地手环
• 测试策略：先进行引脚连通性测试，再上电测试功能，避免短路损坏器件
• 批次管理：不同批次的SOP20器件可能存在细微的引脚共面性差异，建议同一产品使用同批号器件

曾有个案例：某厂因省去IC烧录器的定期校准，导致SOP20封装的MCU批量烧录失败。⚠️ 细节决定成败在这类封装上体现得尤为明显。

从空间效率到生产适配性，SOP20封装始终在证明它是20引脚以下器件的最务实选择。下次设计时，不妨先问自己：我的应用是否需要追求极致miniaturization？如果答案是否定的，这个经典封装可能正是你需要的平衡之选。
