为什么你的超低功耗液晶驱动总达不到预期效果？可能场景选错了

当你的超低功耗液晶驱动效果不如预期时，很可能问题不在产品本身，而是场景适配性出现了偏差。本文将帮你理清关键判断逻辑，避免仅凭功耗参数就做出误判。

一、为什么超低功耗液晶驱动的实际表现差异这么大？

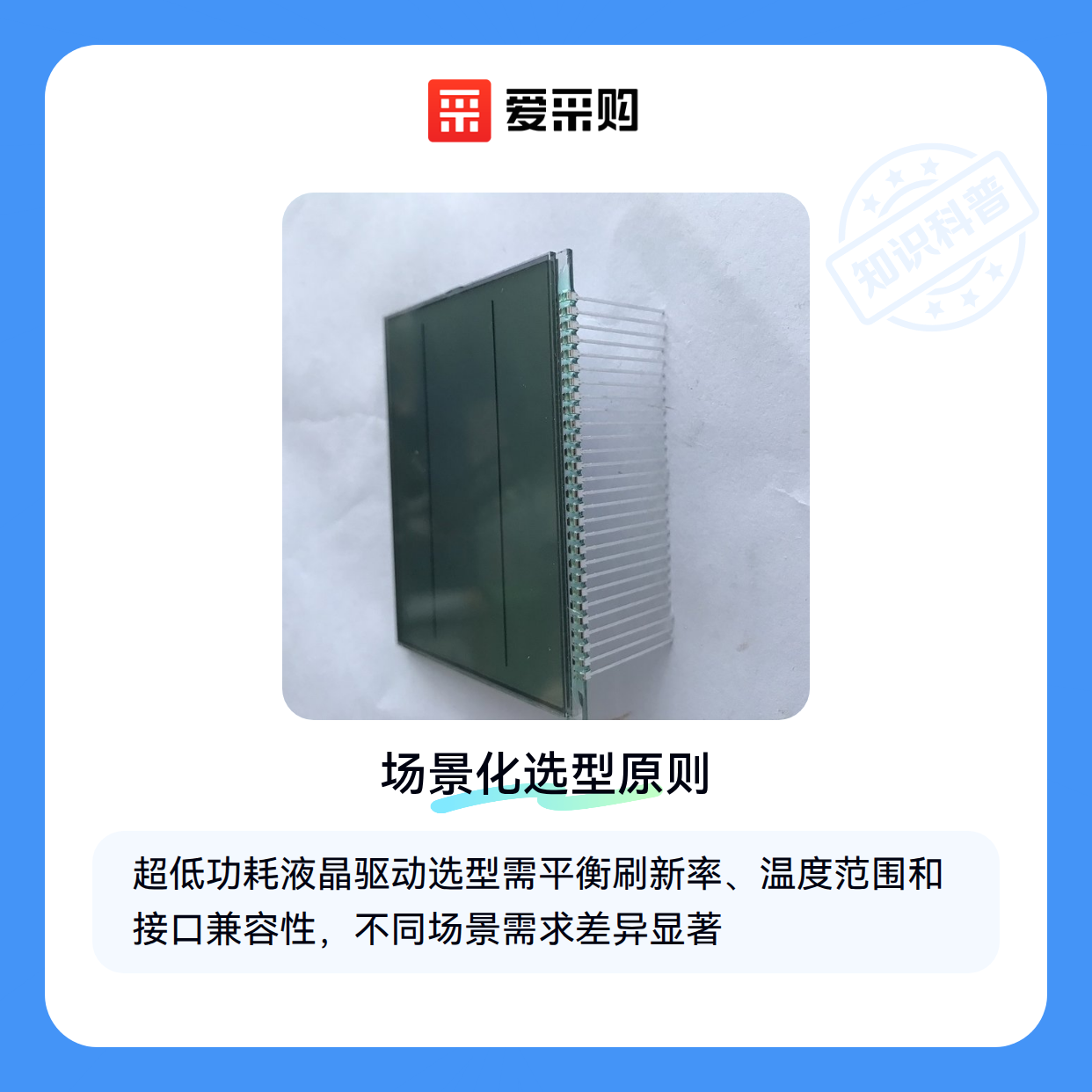

超低功耗特性只是液晶驱动的一个维度，实际应用中需要平衡刷新率、温度范围和接口兼容性等关键指标。

• 静态显示场景可以牺牲刷新率换取更低功耗
• 户外设备需要优先保证宽温工作能力
• 嵌入式系统需注意驱动IC与主控的通信协议匹配

爱普生LCD驱动器这类方案通过集成实时时钟模块，在保持基础显示功能时能进入深度休眠状态，但需要评估其唤醒响应时间是否满足你的交互需求。

选择时建议先明确设备是否需要持续刷新显示内容，这会直接影响对驱动IC工作模式切换频率的要求。

二、可穿戴设备与IoT传感器对驱动的不同需求

相同功耗水平的驱动IC，在不同应用场景下表现可能天差地别：

• 智能手表需要兼顾触控唤醒和秒级刷新，适合采用动态电压调节技术的方案
• 环境传感器只需每小时更新数据，静态驱动配合间歇供电更省电
• 医疗贴片设备对电磁干扰更敏感，需选择带屏蔽设计的驱动IC

像S1D15710D11B000这类超低功耗驱动IC的小尺寸特性，特别适合空间受限但需要长续航的可穿戴场景。

三、如何根据场景需求选择最合适的超低功耗液晶驱动方案？

选择超低功耗液晶驱动时，仅关注功耗参数远远不够。不同应用场景对驱动方案的要求差异显著，需要从显示内容、刷新频率和环境条件三个维度综合评估。

• 可穿戴设备：优先考虑COG封装的段码或点阵驱动，这类方案在静态显示时功耗极低，且体积紧凑
• IoT传感器节点：适合I2C或SPI接口的驱动芯片，便于与主控芯片低功耗协同
• 工业手持设备：需要兼顾低功耗与高刷新率，TFT驱动配合动态背光调节更实用

COG液晶驱动在需要长期显示固定信息的场景中优势明显，其将驱动IC直接绑定在玻璃基板上，省去了传统模块的PCB和连接器功耗。但对于需要频繁更新画面的应用，COG方案可能因玻璃基板寄生电容导致刷新功耗骤增。

当项目对功耗要求极为苛刻时，可考虑电子墨水屏作为替代方案。这类屏幕仅在刷新时耗电，但受限于刷新率和色彩表现，更适合电子价签、阅读器等特定场景。选择时需注意驱动IC与屏幕像素矩阵的匹配度，避免因分辨率不兼容增加额外功耗。

实际选型建议先明确三个关键问题：显示内容更新频率、环境光条件变化幅度、系统供电持续能力。这三个要素将直接决定该选择常规LCD驱动、电子墨水屏驱动还是OLED驱动方案。接下来需要重点考虑的是驱动IC与电源管理等配套设备的协同设计。

四、为什么系统级设计对超低功耗液晶驱动至关重要？

超低功耗液晶驱动的性能表现不仅取决于驱动IC本身，更与配套组件的协同设计密切相关。常见的误区是仅关注主驱动芯片的功耗参数，却忽略了电源管理、接口转换等外围电路的能效损耗。例如，不匹配的LCD电源管理芯片可能导致电压转换效率下降，而低效的SPI液晶屏转接板会引入额外功耗。

系统级设计需要重点评估三个维度的兼容性：

• 电源链路：从DIP-7电源芯片到直流偏置适配器，需确保各环节电压转换效率
• 信号接口：LVDS显示屏转接板或HUB75转接板的信号完整性影响刷新率与功耗平衡
• 物理连接：液晶屏导电胶条或压接工具的接触电阻会直接影响驱动效率

实际部署时，建议先用驱动IC测试座验证各环节的协同工作状态。特别是当采用ESP32-S3等集成显示驱动的方案时，更需要检查液晶屏背光驱动与主控的时序匹配。系统级能效优化往往能带来比单一器件升级更显著的功耗改善。

五、哪些操作细节会让超低功耗设计功亏一篑？

即使选择了合适的配套组件，实际使用中的细节处理仍可能劣化系统功耗。静电防护是首要关注点——未使用ESD防护垫或防静电手套操作时，静电击穿可能导致驱动IC内部漏电流增加。同样关键的还有液晶屏压接工艺：压力不均会导致接触电阻波动，进而产生额外的功耗热点。

维护阶段需特别注意：

1. 定期用液晶屏清洗剂清除导电胶条氧化层
2. 存储时置于防潮箱避免偏压电路受潮
3. 更换元件时使用精密镊子套装防止焊盘损伤
4. 软件配置中关闭非必要显示区域的动态刷新

对于需要长期运行的IoT设备，建议每季度用飞安级静电计放大器检测系统静态功耗变化。这些看似微小的操作规范，往往是维持理论功耗参数的关键。

超低功耗液晶驱动的选型本质是系统能效的平衡艺术。从驱动IC的核心参数到配套组件的协同设计，再到日常维护的精细操作，每个环节都可能成为功耗优化的突破口。当面临众多技术方案时，回归具体场景的续航需求与成本约束，才能构建真正可持续的低功耗显示系统。
