运放减法器设计中的三个常见错误，可能导致信号失真

在精密电路设计中，运放减法器就像一位隐形的校对员——它能精确提取两个信号的差值，却常因设计细节的疏忽导致信号失真。本文将带你避开三个最常见的坑，让差分信号处理既精准又稳定。

一、为什么运放减法器在信号处理中如此关键？

当需要从嘈杂环境中提取微弱差分信号时，运放减法器的作用就凸显出来了。它的核心价值在于：

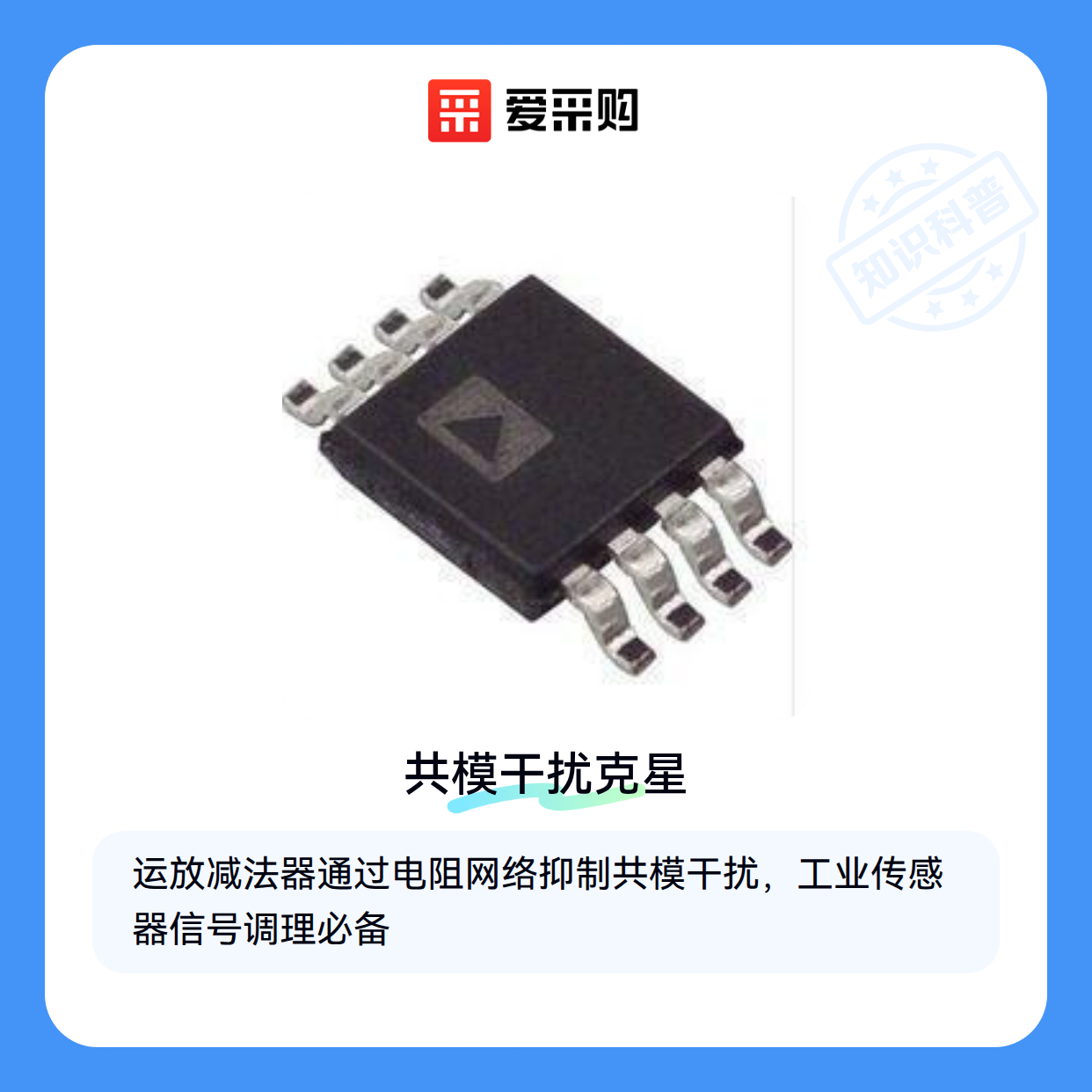

• 共模抑制：能有效消除两个输入端的共模干扰，这在工业传感器信号调理中尤为重要
• 比例调节：通过电阻网络灵活调整输出信号幅度，适应不同后端电路需求
• 阻抗匹配：高输入阻抗避免对前级电路造成负载效应

但现实中，很多工程师把它当作普通[差分放大器]使用，忽略了其独特的电路结构要求。比如某自动化产线曾因未考虑电阻匹配，导致PLC接收到的压力传感器信号误差达12%。

二、运放减法器的工作原理与分类

典型运放减法器包含四个精密电阻构成的惠斯通电桥，其输出公式为Vout=(R2/R1)(V2-V1)。根据应用场景差异，主要分为三类：

1. 基础型：使用通用运放搭建，成本低但精度受限
2. 仪表放大器型：内置多级放大，适合微伏级信号处理
3. 可编程型：通过[电压跟随器]调节增益，适应动态信号范围

关键认知误区：很多人认为运放本身决定性能，实际上电阻网络的匹配度才是关键。当R1/R2与R3/R4的比值偏差超过0.1%时，共模抑制比就会显著下降。

三、如何根据应用需求选择运放减法器？

不同场景对减法器的要求差异很大，这里用表格对比三种典型方案：

对于需要多通道处理的工业场景，现成的[信号调理电路]往往是更优选择。比如下面这款支持4通道同步处理的方案：

而在高频信号处理中，像这样的[差分放大器]能提供更好的动态响应：

四、运放减法器设计所需的配套设备

设计验证阶段容易被忽视的是测试工具的选择。常见失误包括：

• 使用普通万用表测量动态信号，漏检高频振荡
• 探针接地不良引入额外噪声
• 未考虑电源纹波对精密测量的影响

必备的调试工具组合应该包含：

1. 高阻抗[测试探针]：减少对被测电路的影响
2. 带FFT功能的[示波器]：捕捉高频干扰成分
3. 低噪声线性电源：避免电源扰动耦合进信号链

比如这套专业探针能有效解决接触阻抗问题：

而具备12位ADC的[示波器]可以清晰呈现微小信号差异：

五、运放减法器设计中的常见误区与优化技巧

从实际案例中总结出三个高频错误点：

1. 电阻选型不当

• 错误做法：使用普通5%精度碳膜电阻
• 优化方案：改用0603封装的[电阻电容套件]，匹配度可达0.1%
• 实测对比：温漂系数改善10倍

2. 布局布线缺陷

• 错误现象：输出端出现50Hz工频干扰
• 解决方案：采用星型接地，敏感走线远离[电源管理IC]
• 验证方法：用红外热像仪检查热耦合路径

3. 未考虑运放压摆率

• 典型故障：处理突发信号时波形畸变
• 选型要点：压摆率应大于信号最大变化率10倍
• 替代方案：使用[SMT贴片电阻电容套件]减小寄生参数

这类精密元件套件能显著提升电路稳定性：

对于批量生产项目，建议直接采用贴片化方案：

运放减法器的设计本质是平衡的艺术——在共模抑制比、带宽、功耗之间找到最佳结合点。根据信号频率选择合适带宽的[差分放大器]，结合精密电阻网络和规范的测试流程，就能避免大多数设计陷阱。记住，有时最简单的电阻匹配问题，恰恰是影响系统精度的关键。
