U形齿条选型避坑指南：与其他传动方案的差异对比

选择U形齿条时，你是否困惑于它与直线齿条或其他传动方案的差异？本文将帮你理清关键区别，避免选型误区。

一、U形齿条为何适合你的传动需求？

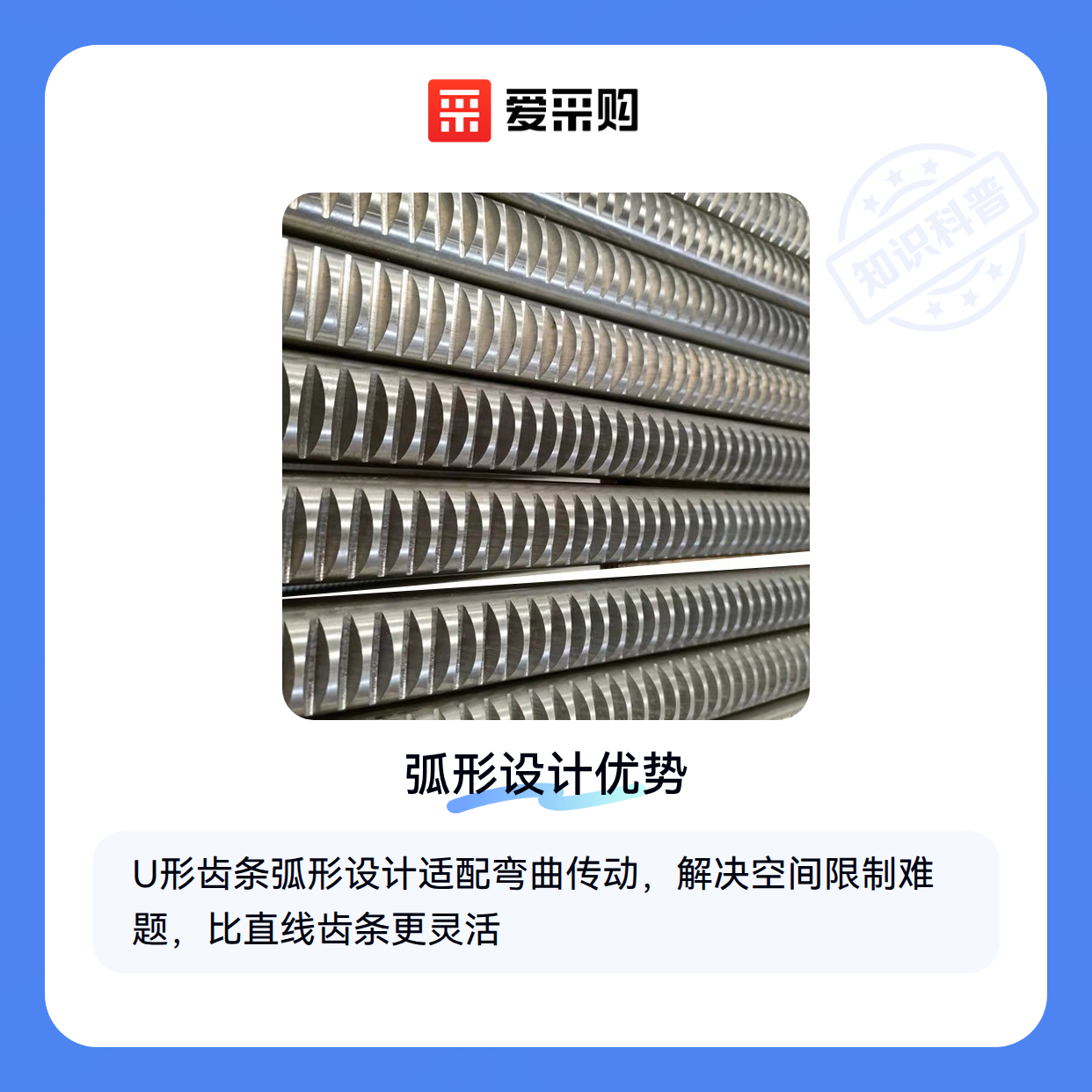

U形齿条因其独特的弧形设计，特别适用于需要弯曲或弧形传动的场景。与直线齿条相比，它能更好地适应空间限制，减少安装复杂度。

其工作原理是通过齿轮与齿条的啮合，将旋转运动转换为线性运动。U形齿条的弧形结构允许齿轮在保持啮合的同时沿曲线路径移动。

这种设计在自动化设备、机械臂和特殊输送系统中尤为常见，能够实现传统直线齿条无法完成的复杂运动轨迹。

二、选购U形齿条的关键判断点

选择U形齿条时，首先要考虑的是其弯曲半径是否与你的应用场景匹配。过小的半径可能导致齿轮啮合不良，过大的半径则可能浪费空间。

其次，齿条的材料和热处理工艺直接影响其耐磨性和使用寿命。在重载或高频使用场景下，这些因素尤为关键。

最后，安装方式和配套齿轮的选择也会影响整体传动效率。确保齿条与齿轮的模数匹配，才能获得平稳的运动表现。

三、U形齿条与其他传动方案如何取舍？

在自动化设备传动方案选型时，U形齿条常与圆柱齿条、斜齿齿条以及同步带传动等方案形成交叉选择。核心差异在于结构适配性和载荷特性：

• U形齿条的开放式槽结构更适合需要频繁拆卸或调整齿轮位置的场景，如生产线换模工位
• 圆柱齿条的封闭式结构在防尘性和连续传动稳定性上表现更优，常见于焊接机械等粉尘环境
• 斜齿齿条通过交错齿形降低噪音，更适合激光切割机等对静音要求高的精密设备

当传动系统需要兼顾侧向定位功能时，U形齿条的槽轨一体化设计能减少对独立直线导轨的依赖。但这种结构也意味着齿面接触面积相对较小，在长期高负载工况下可能比高频热处理斜齿齿条更早出现磨损。

与HTD3M同步带等柔性传动方案相比，U形齿条的核心优势在于定位精度和刚性传动，但需要配套更精密的齿轮消隙机构。若设备允许存在微量弹性变形，同步带传动在长距离输送场景的安装成本优势会更明显。

选型时建议先确认三个关键维度：负载的波动幅度、设备对反向间隙的容忍度，以及是否需要集成导向功能。这些判断将直接决定U形齿条是否比其他传动方案更适合当前项目。

四、U形齿条系统集成需要哪些关键配套设备？

U形齿条的传动性能不仅取决于齿条本身，配套设备的选择同样影响系统稳定性和寿命。常见的配套需求包括连接固定件、传动组件和辅助装置三大类。

• 连接固定件：齿条连接螺栓的材质和强度直接影响齿条在动态负载下的抗剪切能力，建议优先选择与齿条材质匹配的耐腐蚀螺栓
• 传动组件：伺服电机与减速机的匹配精度决定了传动平稳性，需根据负载惯量计算扭矩需求
• 辅助装置：防震包装箱在运输中保护齿条精度，而抗磨齿条润滑脂能显著降低长期磨损

在重型设备应用中，万向联轴器传动轴可以补偿安装偏差，而精密研磨齿条导轨能提升整体定位精度。对于户外或潮湿环境，防水齿条润滑脂和耐腐蚀齿条螺栓的组合尤为重要。

系统集成时最容易忽视的是定位销的选择。高强度圆柱定位销比普通销钉更能承受齿条啮合时的侧向力，建议在频繁换向的工况下采用带防松设计的机械用安全定位销。

五、安装调试阶段哪些细节容易埋下隐患？

U形齿条的安装基准面平整度误差应控制在合理范围内，否则会导致局部应力集中。使用激光水平仪校准后，建议用齿条安装支架分段固定，避免整体刚性连接产生的热变形应力。

日常维护需特别注意三点：

1. 润滑周期应根据负载频率调整，重载工况下抗磨齿条润滑脂的补充频率需提高
2. 定期检查齿条连接螺丝的紧固状态，振动环境中建议使用防松垫片
3. 齿面清洁避免使用金属刷，残留切屑可用工业吸尘器配合软毛刷清理

当需要现场修改齿条长度时，数控齿条切割机比普通切割工具更能保证端面垂直度。切割后务必用金属齿条倒角机处理边缘毛刺，否则会加速齿轮磨损。

U形齿条的选型本质是系统匹配问题，需要平衡传动效率、环境适应性和长期维护成本。在确认基本参数后，建议重点评估配套设备的兼容性以及安装空间的限制条件，必要时可优先考虑提供定制模数齿条导轨的供应商以简化系统集成。
