三维轮廓测量仪的选型要点与常见误区

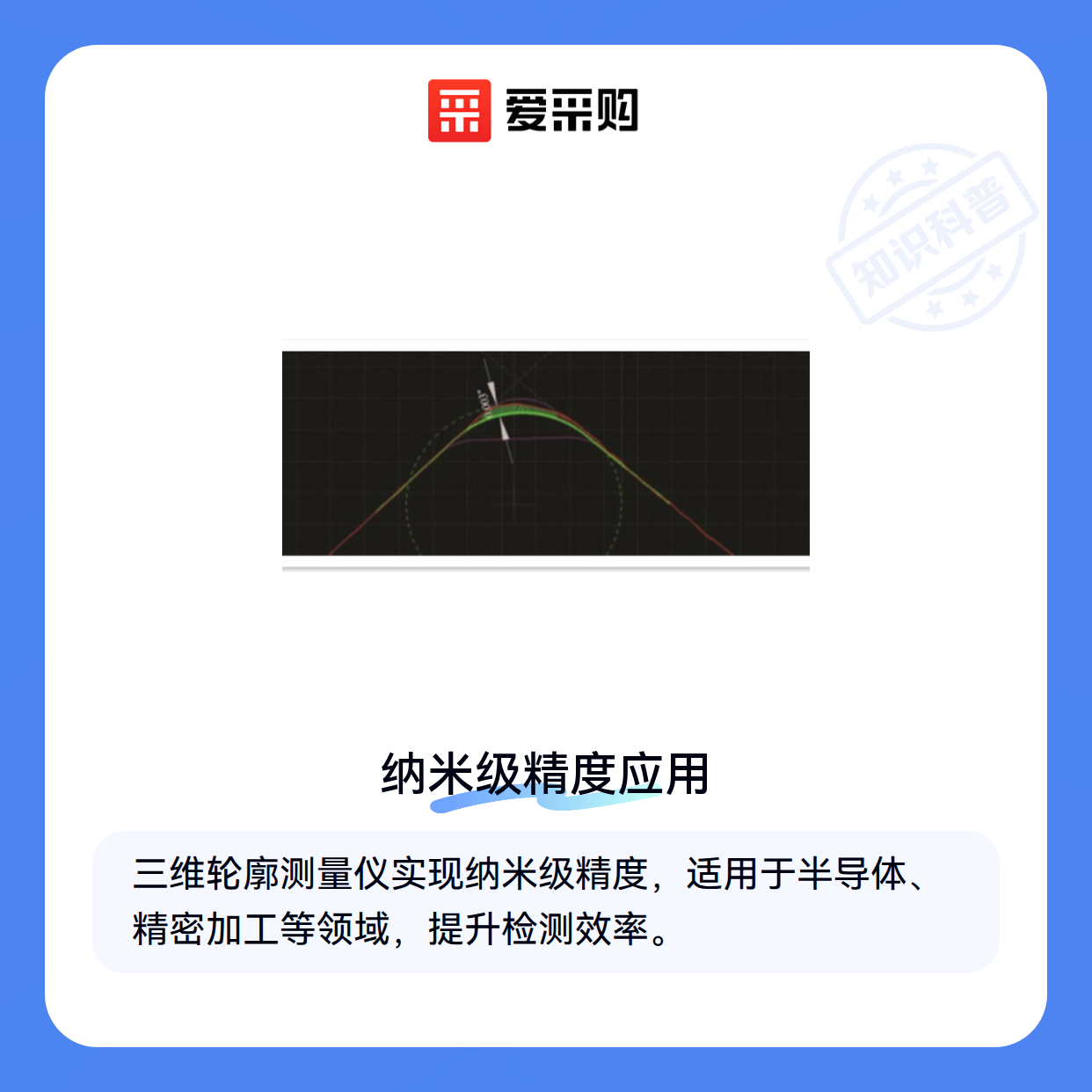

在精密制造和科研领域，三维轮廓测量仪已经成为表面形貌分析不可或缺的工具。它能以纳米级精度还原物体表面的三维形貌，帮助工程师解决从粗糙度分析到微结构测量的各类问题。但面对市场上五花八门的设备，选错型号可能让几十万投资变成摆设。

一、三维轮廓测量仪在工业测量中的核心价值

当传统接触式测量无法满足精密件检测需求时，三维轮廓测量仪通过光学或激光技术实现了非接触式测量。典型应用包括：

• 半导体行业：晶圆表面缺陷检测
• 精密加工：刀具刃口微观形貌分析
• 材料研究：涂层厚度与均匀性评估
• 电子元件：焊点高度与共面性测量

其中3D白光干涉仪凭借亚纳米级分辨率，特别适合光学元件和超光滑表面测量。而光学表面轮廓仪则在大面积扫描时更具效率优势。

二、三维轮廓测量仪的技术分类与工作原理

根据测量原理，主流设备可分为三类：

1. 干涉光学型：利用白光干涉原理，适合测量纳米级粗糙度
2. 激光三角法：通过激光位移传感器构建轮廓，擅长台阶高度测量
3. 共聚焦显微型：采用点扫描方式，适合高反射表面

激光三维轮廓仪在测量深槽结构时表现突出，而白光干涉仪对透明材料测量存在局限。实际选择时需要权衡：

• 测量范围（从μm级到mm级）
• 横向分辨率（与物镜放大倍数相关）
• 环境抗干扰能力（振动敏感度）

关键结论：没有万能设备，测量需求决定技术路线 ⚙️

三、如何根据需求选择合适的三维轮廓测量仪

选型时最容易踩的三个坑：

• 过度追求精度：0.1nm设备价格可能是10nm设备的10倍，但多数场景并不需要
• 忽视样品特性：高反射表面需要特殊光源，柔性材料需控制测量力
• 低估环境要求：实验室级设备在车间可能因振动导致数据失真

具体选型建议：

• 微电子器件检测：优先考虑激光轮廓仪，Z轴分辨率可达0.1μm
• 光学元件质检：非接触式轮廓仪搭配防震台是标配
• 产线快速抽检：选择带自动定位功能的光学轮廓仪

四、三维轮廓测量仪的配套设备与校准工具

采购主机只是开始，这些配套往往被忽视：

• 校准标准块：定期验证设备精度，单晶硅校准块是轮廓仪校准块的首选
• 环境控制系统：包括防震台、恒温箱（温差＞1℃可能影响纳米级测量）
• 清洁维护套装：光学镜头清洁套装要选用无纤维残留的专业型号

维护要点：光学镜头每月清洁，导轨每季度润滑，校准块每年送检 🔧

五、三维轮廓测量仪的使用与维护技巧

实际操作中这些细节决定成败：

• 样品制备：
  • 去除表面油渍（指纹会导致干涉条纹异常）
  • 不透明样品背面贴消光胶带
• 软件设置：
  • 合理选择轮廓仪软件的滤波参数（过滤波会失真）
  • 保存原始数据便于追溯
• 设备固定：
  • 重型设备需配合测量仪支架调节水平
  • 避免阳光直射光学部件

常见误区：用普通擦镜纸清洁干涉物镜（应使用专业气吹+光学棉签）⚠️

选择三维轮廓测量仪本质是匹配"测量需求-技术方案-预算范围"三角关系。对于常规工业检测，激光轮廓仪和非接触式轮廓仪已能满足大部分需求；而科研级应用可能需要3D白光干涉仪的极致精度。记住：最贵的设备≠最适合的方案，校准维护才是数据可靠性的保障。
