CGM-260灌浆料效果不达标？可能是这些误用在作祟

CGM-260灌浆料效果不理想？多半是施工中踩了这些坑——从配比失误到养护不当，几个常见误用场景就可能导致强度不达标。

一、这些操作会让CGM-260灌浆料性能打折

现场最易忽略的是加水量控制：超过12%的推荐比例会明显降低最终强度，而实际搅拌时往往凭经验加水。高强无收缩灌浆料对水灰比尤其敏感，流动度看似达标却可能牺牲抗压性能。

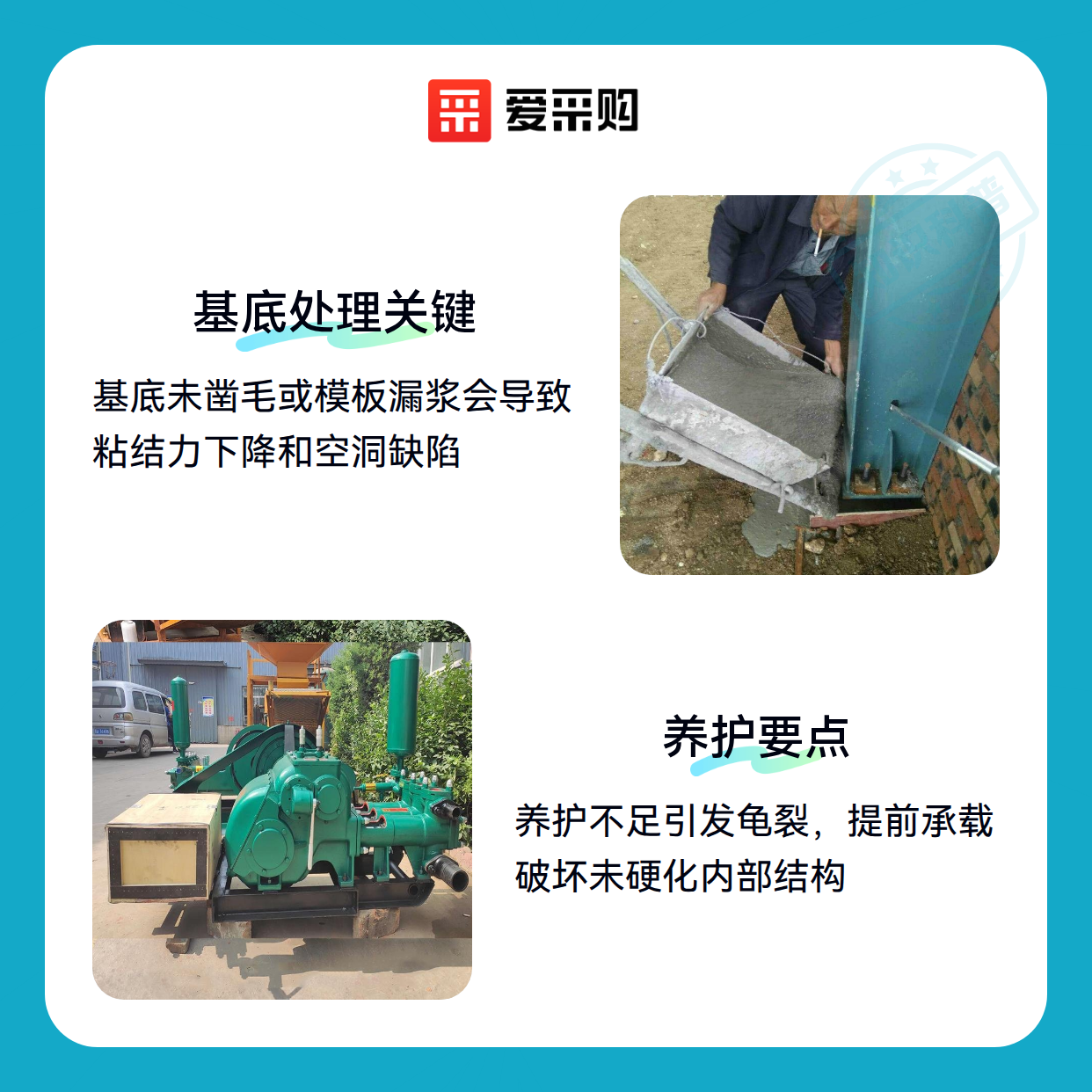

另一个高频问题是基底处理不当：

• 旧混凝土表面未凿毛直接灌浆，粘结力下降30%以上
• 模板漏浆未封堵，导致关键部位出现空洞
• 冬季施工未预热基础，低温下膨胀补偿失效

灌浆后的养护阶段也常出纰漏。覆盖保湿不足会导致表面龟裂，而提前承载（＜3天）则可能破坏未完全硬化的内部结构。

二、低温或高湿环境下，为什么CGM-260灌浆料容易达不到预期强度？

CGM-260灌浆料的固化反应对温度变化敏感。当环境温度低于产品标定范围时，水化反应速度会明显减缓，导致早期强度发展不足。实际施工中常见的问题是：低温下虽然表面看似硬化，但内部结构松散，最终抗压强度可能只有标准条件下的70%左右。

高湿度环境则会影响材料的膨胀特性。这类灌浆料通常依赖适度干燥环境完成微膨胀，但持续高湿会导致两个问题：

• 水分蒸发过慢，延长可操作时间的同时也延迟了强度发展
• 膨胀率失控，可能引发局部空鼓或应力集中

对于必须在特殊环境施工的情况，可以考虑配套使用养护剂（如card_03）来控制表面水分蒸发速率。但更根本的解决方案是提前评估环境适应性——若预计连续3天环境温度低于5℃或湿度高于85%，建议改用硫铝酸盐膨胀水泥等低温适应性更好的材料。

需要特别注意：温度骤变比持续低温更危险。比如昼夜温差大的地区，白天施工后夜间突然降温，容易导致表层与内部固化不同步而产生裂纹。这类场景下，除了养护措施，还应控制单次浇筑厚度。

三、选错工具，灌浆效果可能大打折扣

CGM-260灌浆料的最终效果不仅取决于材料本身，配套工具的选择同样关键。实际施工中，搅拌不均匀或灌浆压力不足是导致强度不达标的常见原因。

• 搅拌机转速不足会导致灌浆料结块，流动性下降
• 灌浆泵压力不稳定可能造成填充不密实，影响结构强度
• 手动灌浆枪难以控制流速，易产生气泡或分层

矿用双液灌浆泵这类设备能确保两种组分精确混合，特别适合隧道加固等对配比要求严格的场景。而普通搅拌桶配合电动搅拌头，则更适合小面积修补作业。

养护阶段也不容忽视。混凝土养护剂能形成保水膜，避免高温环境下水分过快蒸发导致的龟裂——这种后期养护不当造成的问题，往往会被误认为是灌浆料本身质量问题。

四、三步避开CGM-260的典型误用陷阱

1. 先看环境匹配度：低温环境要搭配早强剂，潮湿区域需确认材料抗泌水性
2. 再定工具组合：根据施工体量选择搅拌设备，连续作业优先考虑液压灌浆泵
3. 最后把控养护细节：养护剂喷涂厚度要均匀，拆模时间需严格按说明书

采购时建议要求供应商提供完整的配套方案，而非单独购买灌浆料。很多施工问题其实源于工具、材料、环境三者的不协调。

遇到效果不达标时，先排除工具操作和环境因素，再考虑材料问题。现场保留试块并记录温湿度数据，能更准确地定位原因。
