高频PCB选型的五个关键维度

当信号频率突破1GHz时，普通PCB的介电损耗和阻抗波动会让工程师头疼不已——这不是材料质量问题，而是物理特性决定的边界。

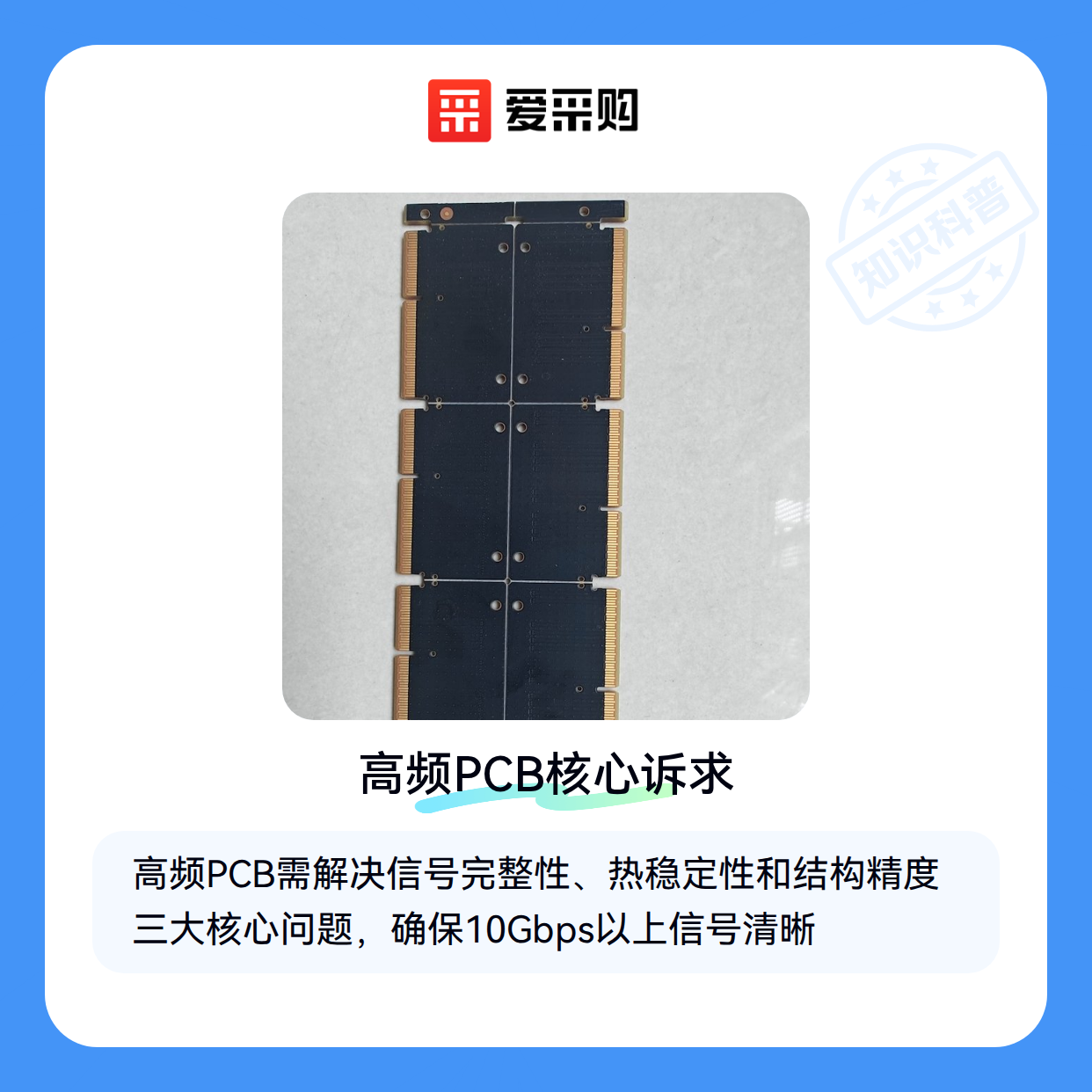

一、高频PCB的核心诉求是什么

在射频通信、雷达系统和高速数字电路里，高频PCB要解决三个本质问题：

• 信号完整性：减少传输损耗和相位失真，确保10Gbps以上信号的眼图清晰
• 热稳定性：高频发热导致的介电常数（Dk）变化必须控制在±0.05以内
• 结构精度：0.1mm以下的盲孔误差会直接恶化回波损耗

当前行业主要通过两种技术路线实现：

1. 使用低损耗基材如罗杰斯RO4350B，介电常数3.48±0.05
2. 采用HDI PCB的任意层互连设计缩短信号路径

⚠️ 误区警告：单纯追求介电常数低可能适得其反——某些场景需要匹配特定Dk值来优化阻抗

二、高频PCB与传统PCB的本质区别

从材料到结构，高频电路板有五个关键差异点：

• 基材选择
  普通FR-4的损耗因子（Df）约0.02，而高频PCB专用材料可做到0.001-0.005
  混压板设计（如RO4835+FR4）能平衡性能和成本

• 铜箔处理
  反转铜箔（RTF）表面粗糙度<1.8μm，降低趋肤效应损耗

• 层间结构
  多层PCB采用对称叠层设计防止翘曲，阻抗公差±5%

• 表面工艺
  化学沉金比OSP更能保证高频接触稳定性

• 加工精度
  激光钻孔孔径≤0.1mm，线宽公差±15%

三、如何根据应用场景选择高频PCB

选型决策树中最关键的三个维度：

1. 频率范围决定基材类型

• 6GHz以下：改性FR-4或RO4003C
• 6-24GHz：RO4835/Taconic RF-35
• 毫米波频段：PTFE基材（如RT/duroid 5880）

2. 信号类型决定层压结构

• 纯射频信号：2层板+大面积接地
• 数模混合：HDI PCB3+N+3结构隔离干扰
• 高速数字：8层以上多层PCB优化电源完整性

3. 量产成本考虑工艺兼容性

• 小批量验证：优先选择支持柔性PCB的快速打样方案
• 批量生产：评估混压板与纯高频板的良率差异

四、高频PCB生产需要哪些配套设备

采购板材只是开始，这些隐形需求往往被忽视：

• 图形转移环节
  PCB曝光机需要紫外光均匀度＞90%，否则会导致线宽偏差
  建议搭配能量检测仪实时监控

• 蚀刻精度控制
  酸性蚀刻液温度波动需＜±1℃，PCB蚀刻机的传送速度稳定性是关键

• 钻孔配套
  高频板普遍要求激光钻孔机+机械钻孔机组合使用

五、高频PCB使用中的常见问题与解决方案

三个实战中容易踩的坑：

1. 阻抗测试偏差大

• 根本原因：探针接触阻抗影响
• 解决方案：使用4端口PCB测试仪校准

2. 焊接后性能下降

• 预防措施：选择低热膨胀系数的基材
• 补救方案：PCB清洗设备去除助焊剂残留

3. 长期使用参数漂移

• 监控手段：定期用网络分析仪检测S参数
• 维护要点：避免机械应力导致微裂纹

从材料选型到生产配套，高频PCB的决策本质是信号完整性、热管理和成本控制的三角平衡。重点关注HDI PCB的任意层互连能力和多层PCB的阻抗一致性，小批量阶段建议先验证柔性PCB方案的可行性。
