电能质量监测仪选购：老电力人的私房经验

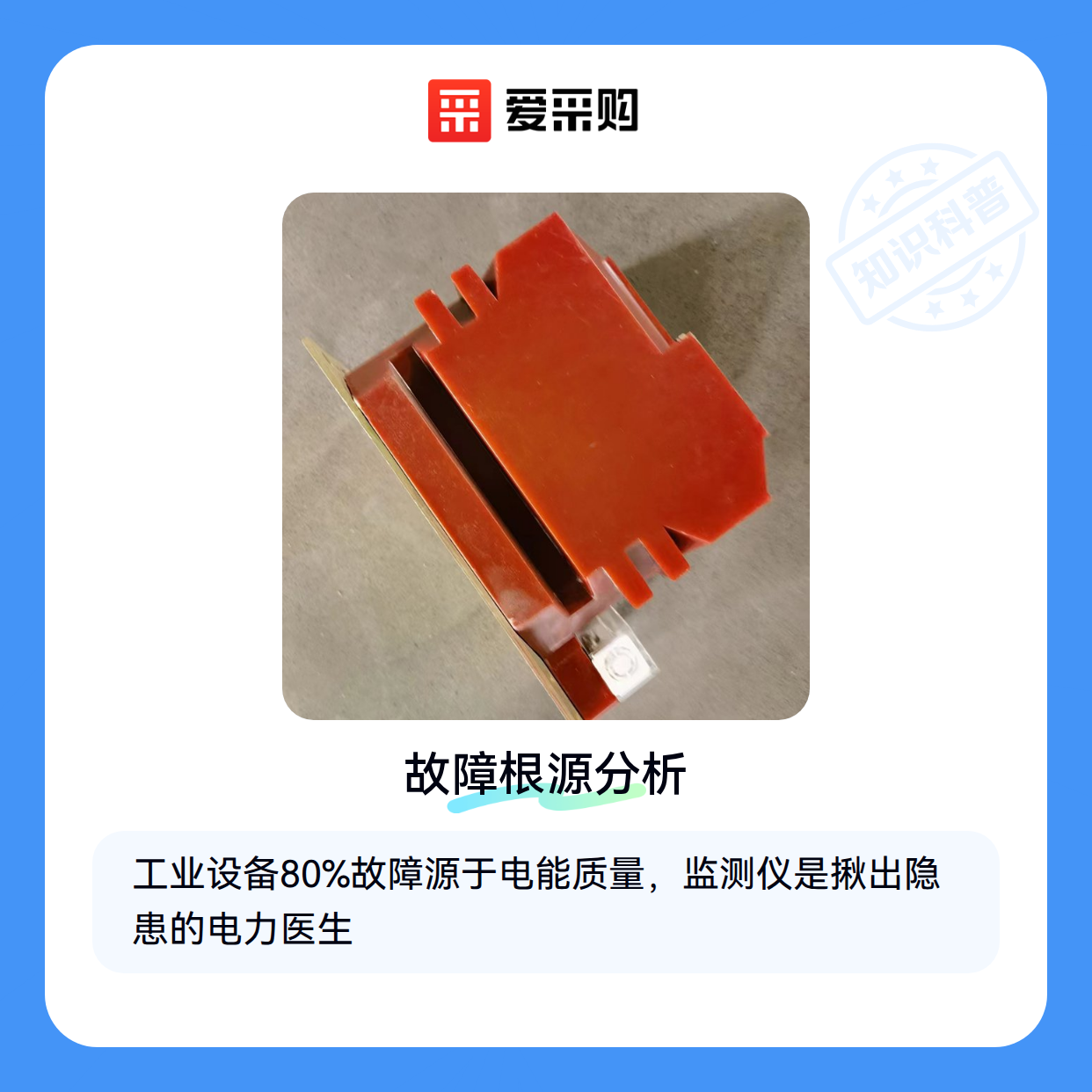

工厂配电房里那些莫名其妙的设备故障、产线上突然停机的精密仪器、数据中心服务器毫无征兆的宕机——80%的问题根源都藏在看不见的电能质量里。一台靠谱的电能质量在线监测仪就是帮你揪出这些隐患的"电力医生"。

一、为什么电能质量监测成为工业用电的刚需？

现代工业设备对电能质量的敏感度远超想象。变频器、伺服系统这些精密负载就像挑剔的美食家，电压波动超过5%就可能"闹脾气"。更隐蔽的是谐波闪变监测仪才能捕捉的高频干扰，它们会像慢性毒药般侵蚀设备绝缘层。在光伏电站这类场景，光伏电能质量监测仪还要应对逆变器产生的特殊谐波污染。

• 预防性维护：提前发现电压暂降、谐波超标等隐患，避免产线突然停机
• 能效优化：识别无功功率过大等"电力浪费"，年省电费可能抵得上设备成本
• 责任界定：当精密设备损坏时，监测数据能明确是否属于供电质量问题

⚠️ 注意：没有监测数据支撑的电能治理就像蒙眼看病，调参全靠猜。

二、电能质量监测仪的核心价值体现在哪些场景？

化工企业反应釜的温控系统最怕电压闪变，医院MRI设备对频率偏差零容忍，半导体车间的光刻机遇到三次谐波就会报错——不同场景要抓的"电力病灶"完全不同。

• 连续生产型：钢铁厂轧机、化工厂DCS系统需要7×24小时监测，重点盯防电压暂降和间谐波
• 精密设备型：实验室、医疗影像科室更关注频率稳定性和总谐波畸变率
• 新能源场站：光伏电站并网点必须监测反向谐波注入，风电并网要防范电压波动

关键结论：选监测仪就像选听诊器，要先明确最可能出现的"病症"类型。

三、固定式还是便携式？根据这些关键因素做选择

现场工程师包里常备的便携式电能质量检测仪适合临时排查，但要构建完整的监测网络还得靠固定安装的在线设备。选型时重点考虑三个维度：

1. 监测深度

   • 基础款：监测电压偏差、频率波动等常规参数
   • 专业款：带谐波分析仪功能，能捕捉50次以上谐波
   • 高端款：具备暂态事件捕捉功能，如安科瑞APView500的波形采样

2. 组网需求

   • 单点监测：独立运行的电力质量分析仪足够
   • 集中监控：需选配带以太网或RS485接口的型号

3. 环境适应性

   • 普通配电房：常规防护等级即可
   • 冶金车间等恶劣环境：要选耐高温、防尘型号

决策提示：预算有限时，可先在主配电柜装在线监测仪，再配便携设备做辅助排查。

四、监测系统搭建还需要哪些配套设备？

只买主机不配"耳朵眼睛"，监测系统就是个摆设。这些配套设备往往比主机更影响数据准确性：

• 信号采集层
  电流互感器的精度直接决定谐波测量准度，开口式互感器适合改造项目
  电压互感器要匹配系统电压等级，高压侧需专门选型

• 数据处理层
  电能质量监测软件相当于系统的"大脑"，以色列PQ Sapphire的波形重现功能很实用
  数据采集模块负责将模拟信号转换为数字信号

隐藏成本：配套设备通常占系统总投入的30%-50%，采购时务必同步规划。

五、安装调试时容易忽略哪些关键细节？

见过太多企业买了好设备却用不出效果，问题往往出在实施环节：

1. 采样点选择

   • 变频器负载要在进线侧和出线侧同时监测
   • 重要设备监测点应设在开关柜出线端，不能图方便装母排上

2. 参数设置

   • 电压暂降阈值建议设为额定值85%（化工等敏感场合可调至90%）
   • 谐波统计间隔设为3分钟比10分钟更能反映真实工况

3. 日常维护

   • 每半年用便携式设备做一次数据比对校准
   • 远程监控终端的日志要定期导出，避免存储溢出

血泪教训：没设置事件触发阈值的监测仪就像没装报警器的保险箱，等发现异常时数据早已覆盖。

从产线配电改造到新能源并网验收，选对电能质量在线监测仪只是第一步。真正发挥价值要靠"监测设备+配套方案+专业分析"的三重组合，这也是老电力人常说的"三分设备，七分用"。
