为什么你的快沿脉冲信号发生器效果不如预期？

你的快沿脉冲信号发生器效果不如预期？很可能是因为忽略了使用环境或配置细节。这类设备对阻抗匹配、负载条件和周边干扰都很敏感，稍不注意就会影响输出精度。

一、哪些操作最容易让快沿脉冲信号发生器失效？

快沿脉冲信号发生器最怕三种误用场景：

• 负载阻抗不匹配：直接连接高阻抗设备会导致信号反射，波形严重畸变

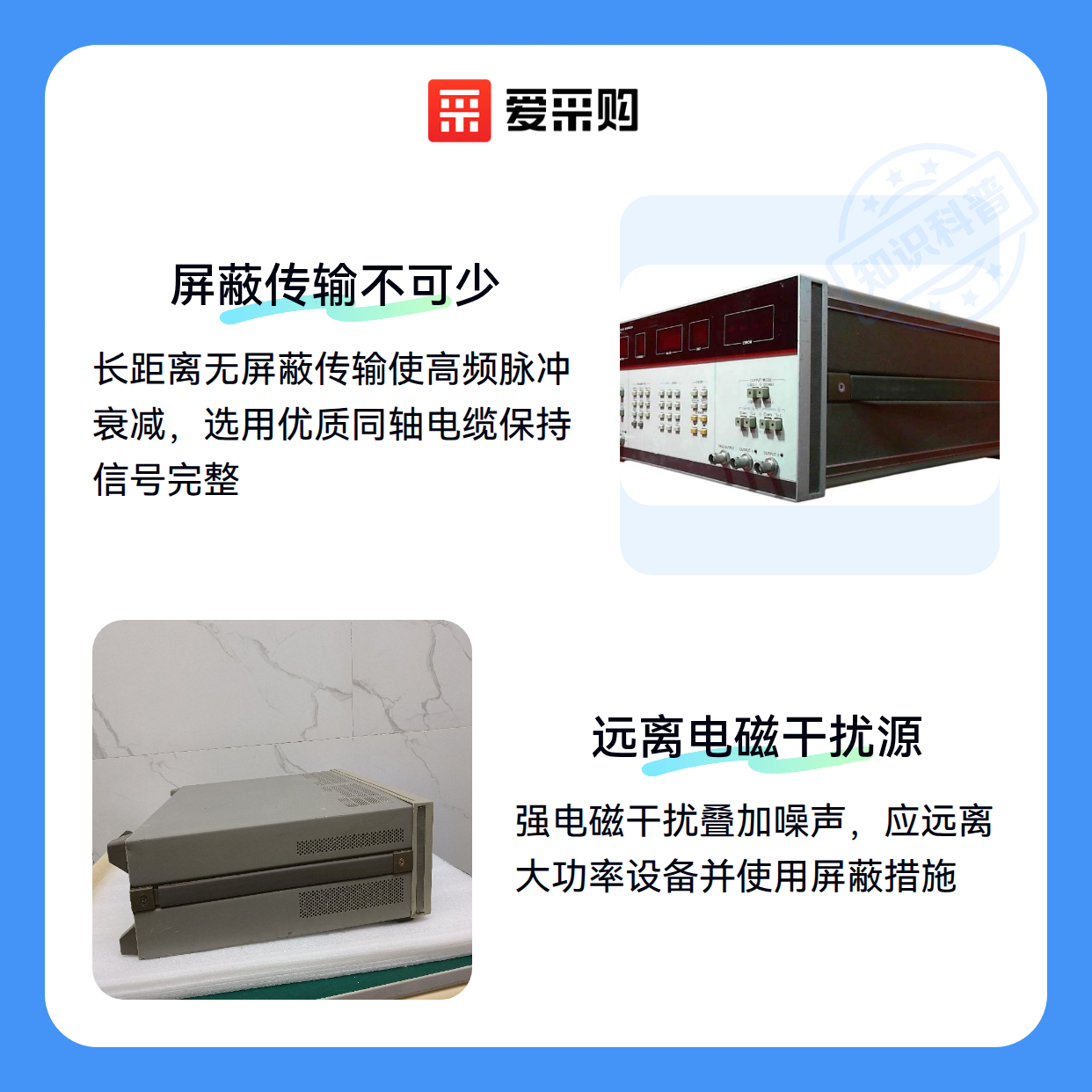

• 长距离无屏蔽传输：高频脉冲在普通线缆中衰减明显，边沿变缓
• 强电磁干扰环境：附近大功率设备会叠加噪声，掩盖真实脉冲信号

实际使用中，很多人误以为只要频率达标就行，却忽略了脉冲信号的完整性。比如用普通BNC线连接EMI接收机脉冲信号发生器时，线缆电容就会吸收快速边沿。

另一个隐蔽问题是接地环路。实验室常见多台设备共地，但脉冲信号发生器的参考地如果存在电位差，输出幅度就会漂移。这种情况在便携式高频信号发生器移动测试时尤其明显。

二、为什么这些误用场景会导致性能不佳？

快沿脉冲信号发生器的性能受多种技术因素影响，误用场景往往源于对这些因素的忽视。例如，信号上升时间过快可能导致信号失真，而负载阻抗不匹配则会引起反射，影响信号完整性。

在实际使用中，常见的误用包括：

• 负载阻抗与设备输出阻抗不匹配，导致信号反射和能量损失
• 信号上升时间设置不当，超过被测设备的响应能力
• 接地方式不正确，引入噪声干扰
• 环境温度过高，影响设备稳定性

数字脉冲信号发生器相比传统模拟设备，在解决这些问题上有独特优势。其可编程特性允许精确控制信号参数，避免因手动调节不当导致的性能问题。多通道设计还能实现同步测试，减少因测试环境不一致带来的误差。

特别值得注意的是，脉冲信号的完整性不仅取决于发生器本身，还与整个测试系统的匹配性密切相关。使用数字脉冲信号发生器时，配套的探头、连接器和终端负载都需要与信号特性相匹配，否则即使设备性能再好，实际测试结果也会大打折扣。

理解这些技术原因后，就能更准确地判断何时需要升级到数字脉冲信号发生器，以及如何正确配置整个测试系统。这不仅能避免误用导致的性能问题，还能充分发挥设备的测试能力。

三、如何避免快沿脉冲信号发生器的常见配置错误

快沿脉冲信号发生器的性能高度依赖正确的配置。以下是一些常见的配置错误及其避免方法：

• 输出阻抗不匹配：确保信号发生器的输出阻抗与负载阻抗匹配，否则会导致信号反射和波形失真。
• 触发设置不当：根据测试需求选择合适的触发模式（如边沿触发或脉冲宽度触发），避免误触发或漏触发。
• 信号幅度超出设备限制：注意信号发生器的最大输出幅度，避免因过载导致设备损坏或信号失真。

实际使用中，环境因素也会影响配置效果。例如，高温或高湿环境可能需要调整信号发生器的散热和防护设置。长期运行后，定期检查连接线和接口的稳定性也很重要。

四、选择合适的配套设备以优化性能

快沿脉冲信号发生器的性能不仅取决于设备本身，还与配套设备的选择密切相关。以下是一些关键配套设备及其作用：

• 示波器：用于监测信号波形，确保信号质量。选择带宽足够的示波器（如四通道1GHz示波器）以准确捕捉快沿信号。
• 衰减器：用于调整信号幅度，避免过载。红外阶跃衰减器或微波固定衰减器可以根据需要选择。
• 同轴电缆：高质量的矿用同轴电缆可以减少信号损耗和干扰。

配套设备的兼容性和质量直接影响测试结果的准确性。例如，低质量的BNC连接器可能导致信号反射，而电源滤波器可以减少电源噪声对信号的影响。

五、综合建议以避免误用和性能不佳

为了确保快沿脉冲信号发生器的最佳性能，以下是一些综合建议：

• 采购时优先考虑设备的兼容性和扩展性，确保其能够满足未来的测试需求。
• 使用前仔细阅读设备手册，了解其技术规格和限制条件。
• 定期进行仪器校准服务，确保设备的测量精度。

长期使用时，注意设备的维护和保养。例如，定期清洁散热风扇以防止过热，使用防尘罩保护设备免受粉尘影响。此外，配备防静电手环可以减少静电对敏感元件的损害。

通过正确的配置、合适的配套设备以及规范的采购和使用流程，可以显著提升快沿脉冲信号发生器的性能和可靠性，避免常见的误用和性能问题。
