当产线良品率始终卡在瓶颈，或是新项目需要突破微米级封装精度时，固晶贴片机的选型往往成为破局关键。这篇文章帮你梳理从核心参数到配套方案的完整决策链。
固晶贴片机选型逻辑：从精度到产能的全盘考量
2小时前一、为什么半导体封装离不开固晶工艺？

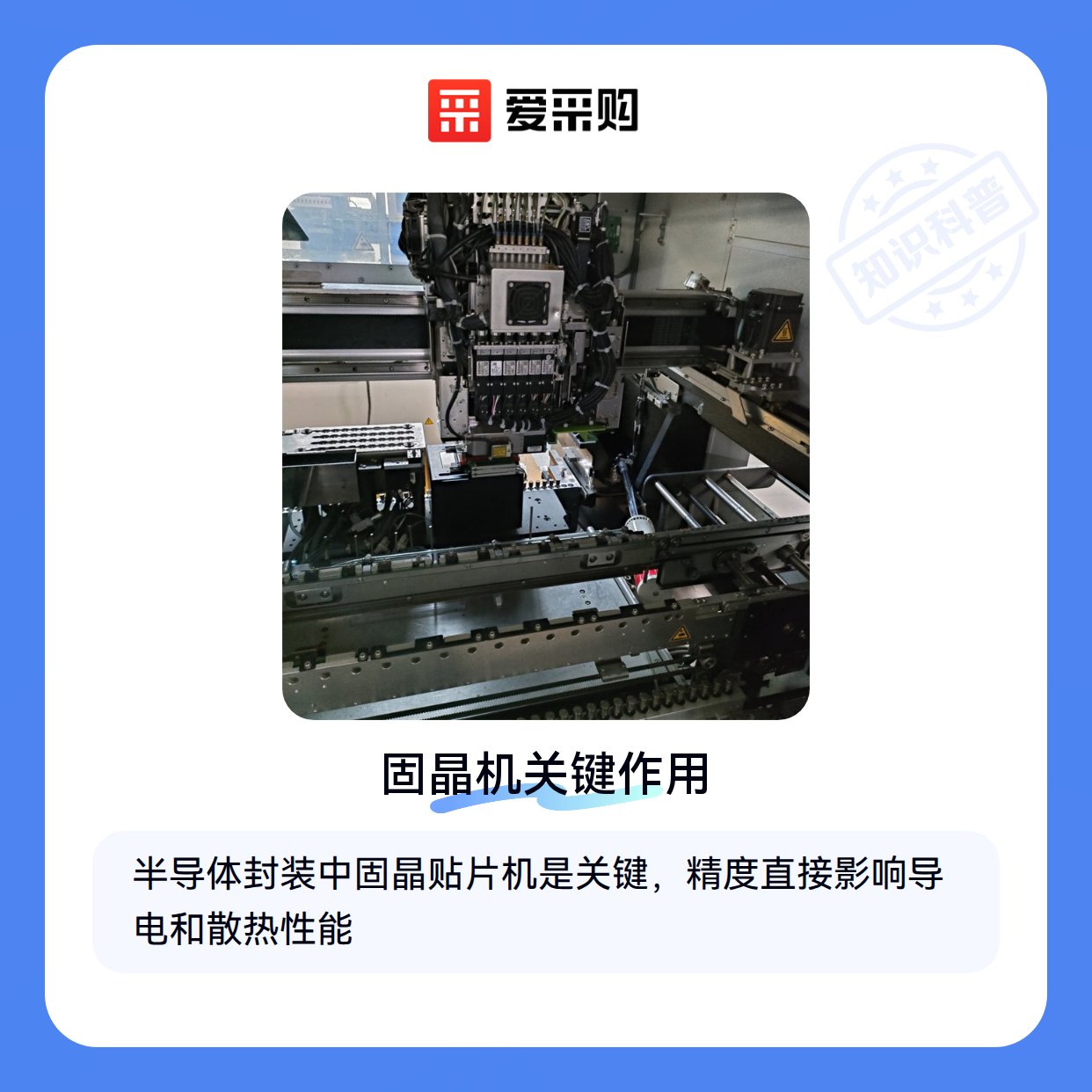

在芯片封装流程中，固晶环节直接决定了器件导电性能和散热效率。传统手工贴片难以应对微型化趋势——如今LED芯片尺寸已缩至0.2mm²，而车载摄像头模组要求贴装精度控制在±15μm以内。当前主流设备通过视觉定位系统和精密运动控制模块实现微米级操作，比如
半导体封装就像搭积木，固晶机就是那双稳准快的手 👆
二、精度与速度如何影响最终良品率？
设备性能不是简单的参数竞赛，需要匹配具体工艺需求：
- 精度维度：COB封装通常需要±25μm精度，而
晶圆贴片机 处理8英寸晶圆时要求提升到±10μm - 速度平衡：高速机型可达25pcs/s，但处理超薄芯片时需降速防止碎裂
- 稳定性验证：连续工作200小时后，优质设备的贴装偏移量仍能保持初始值的80%以上
某光学器件厂商的实测数据显示，改用
良品率=设备精度×工艺适配性×稳定性 🔍
三、根据产品类型选择匹配的固晶方案
不同应用场景需要差异化配置：
- LED封装：优先考虑
高精度固晶机 的银胶控制能力，如配备恒温点胶模块 - 功率器件：需要支持50g-30kg贴装压力的
共晶贴片机 ，确保散热基板贴合紧密 - 柔性电子：选用带真空吸附平台的机型，避免机械臂损伤薄膜电路
- 小批量试产：
手动固晶机 配合显微镜检测更经济
先锁定核心工艺痛点，再匹配设备特性 ✨
四、固晶胶和点胶机如何影响封装质量？
完成设备选型后，这些配套环节同样关键：
- 导电胶选择：高含银量胶体导电性好，但可能引发芯片应力开裂
- 点胶控制：采用螺杆阀式
点胶机 能将胶量误差控制在±1%以内 - 固化监测：红外热成像仪可发现烘烤不匀导致的虚焊
- 辅助工具：
显微镜检测仪 应具备50倍以上放大和激光测距功能
封装质量是系统工程，每个环节都要闭环 🧩
五、日常维护中容易忽视的清洁与校准
长期稳定运行离不开这些细节：
- 每周清理吸嘴残留的
银胶 ，防止堵塞影响真空度 - 每月用
晶圆清洗机 处理料盘，避免碎屑划伤晶圆 - 季度性校准视觉定位系统，特别是更换光源后
- 备件策略：运动模组滑块寿命通常为200万次循环
预防性维护的成本远低于停产损失 ⏳
