1,1a型样条 vs 普通样条：关键差异解析

1,1a型样条与其他样条的关键区别在于其独特的结构设计，这直接影响负载能力和精度表现。当设备需要更高刚性和更精确的传动时，普通样条往往难以替代。

一、1,1a型样条的结构独特性体现在哪些方面？

1,1a型样条与其他类型样条在结构上的核心差异在于齿形设计和配合方式。

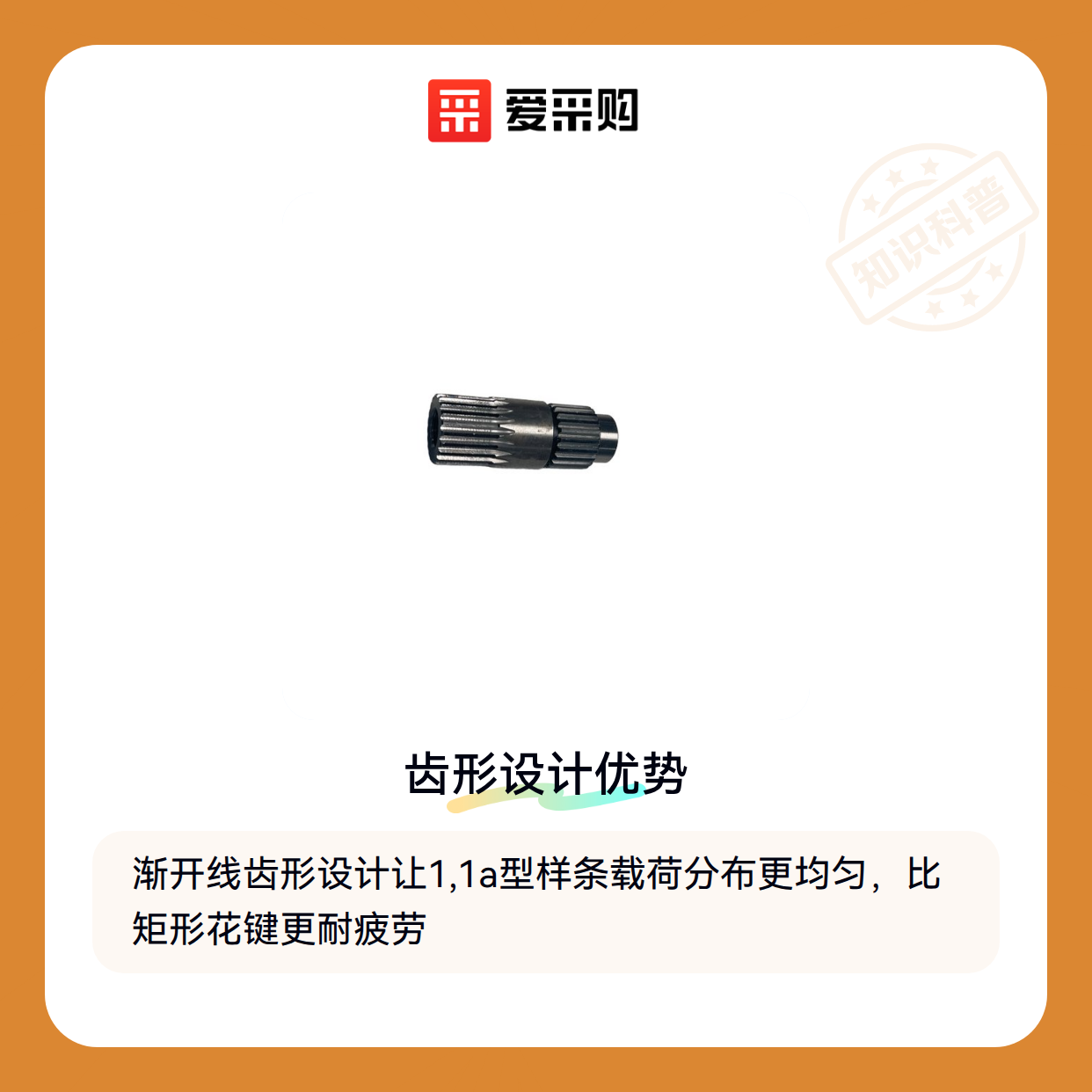

• 齿形轮廓：采用渐开线齿形，相比矩形花键的直角齿形，能实现更均匀的载荷分布。
• 配合精度：1a型为间隙配合，1型为过渡配合，而普通样条多采用单一配合方式。
• 齿根强度：渐开线齿根圆弧过渡设计，比矩形花键的直角齿根更耐疲劳。

这些结构差异直接影响装配方式和维修便利性。

实际拆装时会发现，渐开线齿形的自对中性让1,1a型样条在频繁拆装的场景下仍能保持定位精度，而矩形花键的直角齿形在反复拆装后容易出现配合松动。

结构差异也带来了加工工艺的不同要求。

1,1a型样条的渐开线齿形需要专用刀具加工，而矩形花键可通过普通铣削完成。这种差异在选择定制加工方案时需要提前考虑。

二、为什么有些场景必须使用1,1a型样条？

结构差异转化为明显的性能分水岭：

• 动态负载能力：渐开线齿形使1,1a型样条在变速或振动工况下仍保持平稳传动，而矩形花键在冲击负载下易产生噪音。
• 传动精度：1a型的间隙配合适合需要微量调整的精密传动，这是普通样条难以实现的。
• 使用寿命：齿根强度差异使1,1a型样条在高循环次数工况下更耐用。

这些性能差异在以下工况会变得关键：

当传动系统需要同时满足高精度和抗冲击要求时，矩形花键可能因直角齿形的应力集中而提前失效，此时1,1a型样条的渐开线齿形优势就显现出来。

长期运行后的维护成本也需要纳入考量。

现场常见的情况是，矩形花键在使用一段时间后需要频繁调整间隙，而1,1a型样条的自对中特性可以显著降低这类维护需求。

三、哪些应用场景绝对不能互相替代？

1,1a型样条的不可替代性主要体现在三类场景：

• 精密分度系统：如机床回转工作台，1a型的微量间隙配合允许热变形补偿。
• 高频振动环境：工程机械的行走机构，渐开线齿形的抗冲击特性不可替代。
• 长寿命需求：风电变桨系统等免维护场景，齿根强度决定使用寿命。

判断是否需要使用1,1a型样条时，建议先确认两个关键因素：

传动系统是否同时存在精度要求和动态负载？设备是否在难以频繁维护的环境中运行？如果任一答案为是，普通样条可能无法满足长期使用需求。

对于空间受限的紧凑型设计，还需要考虑安装特性。

1,1a型样条的渐开线齿形允许更大的安装偏差，这在装配精度难以保证的现场维修场景中尤为重要。

四、如何确保1,1a型样条的精准测量与加工？

1,1a型样条的结构特殊性对测量和加工工具提出了更高要求。

• 测量工具需适配其独特的齿形和公差带，普通花键量规可能无法准确反映实际配合状态
• 加工时需注意刀具的齿形匹配度和进给参数，避免因刀具误差导致样条性能下降

对于测量环节，建议使用专门设计的渐开线花键量规。这类量规能更精准地检测1,1a型样条的齿形偏差和配合间隙，避免因测量误差导致的装配问题。实际使用中，定制化量规往往比通用型更能满足精度要求。

加工配套方面，硬质合金插齿刀更适合1,1a型样条的小模数特点。相比高速钢刀具，其耐磨性更好，能保持更稳定的齿形精度。现场操作时需注意定期检查刀具磨损情况，避免因刀具磨损累积影响样条配合性能。

五、何时必须选择1,1a型样条？

当应用场景同时满足以下条件时，1,1a型样条通常不可替代：

• 需要承受双向交变载荷的传动场合
• 安装空间受限但要求高定位精度
• 长期运行中不允许出现微小的轴向窜动

如果只是普通单向传动的场合，且对轴向定位要求不高，可以考虑使用成本更低的普通样条。但要注意，这种替代可能带来更频繁的维护检查和更短的更换周期。

最终决策时，建议先明确设备的使用强度和精度要求，再评估1,1a型样条带来的长期稳定性是否值得前期投入。对于关键传动部位，其独特的结构优势往往能避免后续更大的维修成本。
