系统梳理超高压电缆立塔生产线的选型逻辑

如果你正在寻找能稳定生产超高压电缆的解决方案，但发现专用立塔生产线资源有限，这篇文章会帮你理清三个关键问题：立塔工艺不可替代的价值、实际可操作的替代方案，以及配套设备的完整拼图。

一、为什么超高压电缆生产需要专用立塔生产线？

超高压电缆对绝缘层均匀性和机械强度要求极高，传统水平生产线容易因重力导致材料下垂，形成厚度不均的"泪滴效应"。而立塔生产线通过垂直布设设备，让电缆在重力作用下自然拉伸，解决了三个核心痛点：

• 绝缘层均匀性：垂直走向避免材料堆积，尤其对275kV以上电缆的XLPE交联工艺至关重要
• 生产连续性：从导体绞合到护套挤出一站式完成，减少中间转运导致的表面损伤
• 空间利用率：厂房高度替代水平占地面积，适合用地紧张但需大跨距生产的场景

目前国内能完整提供立塔生产线的厂商较少，主要受限于设备高度（通常超过100米）和交联工艺控制技术。但这不意味着超高压电缆生产无法实现——关键在于拆解需求，找到工艺等效的替代方案。

二、立塔生产线在电缆生产中的核心作用

立塔生产线的不可替代性集中在交联环节。以高压电缆最常用的干法交联为例，垂直硫化管能让氮气均匀包裹电缆，避免水平硫化时因热膨胀产生气泡。不过，若将生产流程拆解，部分环节完全可通过其他设备组合实现等效效果：

• 导体绞合：采用电缆绞线机完成铜线束绞，立式设计同样能保证绞合紧密度
• 绝缘挤出：电缆挤出生产线配合立式冷却水槽，可模拟垂直生产的环境
• 硫化定型：分段式电缆悬链生产线通过悬垂控制补偿重力影响

核心结论：立塔工艺的优势集中在交联段，前道工序完全可通过设备组合实现相近品质。

三、当立塔生产线不可得时，这些替代方案同样可靠

根据实际电压等级和产能需求，可以考虑以下三种替代路径：

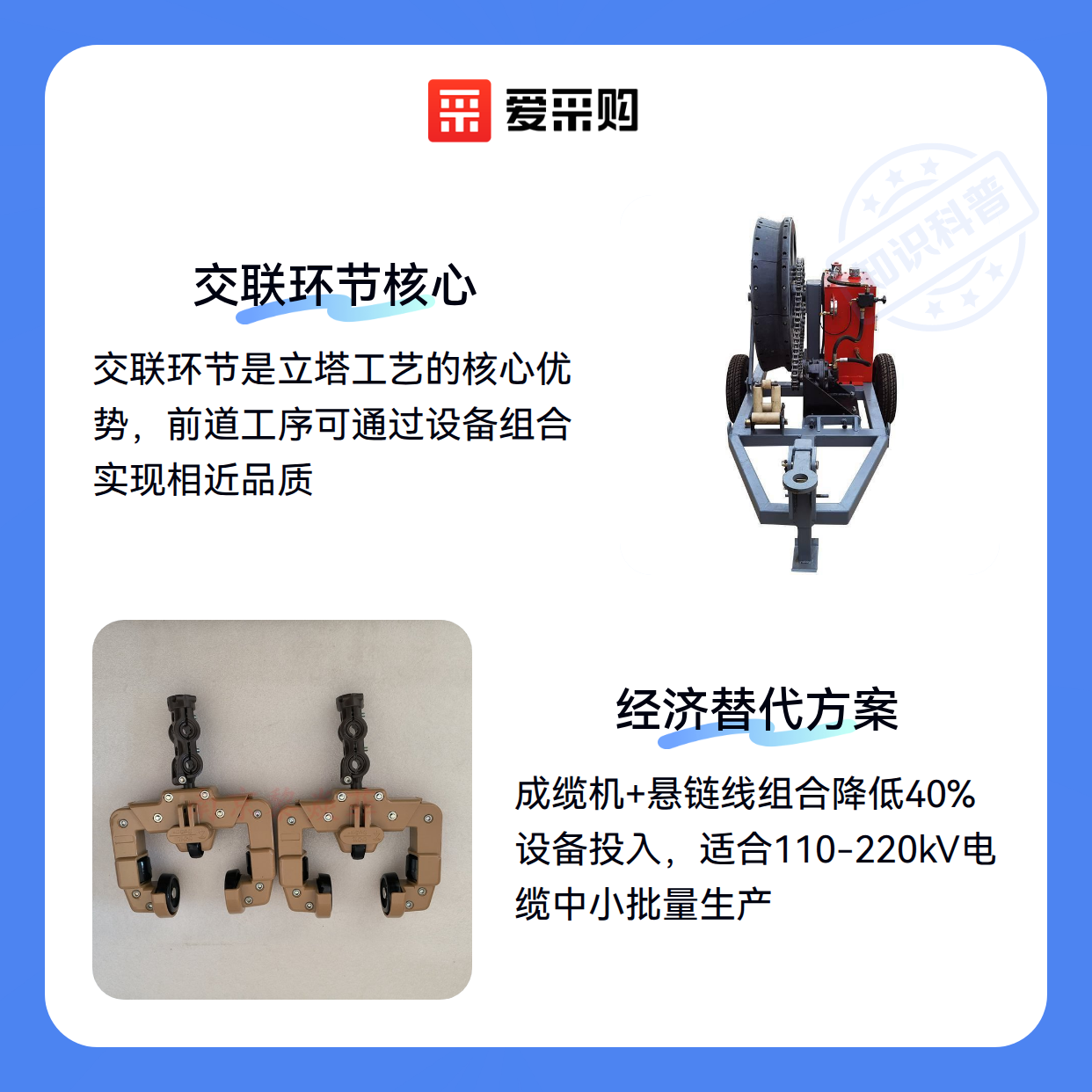

• 方案一：成缆机+悬链线组合
  • 适用场景：110-220kV电缆中小批量生产
  • 关键设备：电缆成缆机完成导体绞合，通过悬链系统保持交联段垂直度
  • 优势：设备投入降低40%，厂房高度要求仅需30米

• 方案二：分段式连续硫化
  • 适用场景：对交联度要求严格的275kV以上电缆
  • 关键设备：电缆连续硫化生产线配合立式冷却塔
  • 优势：硫化温度控制更精准，适合PE/XLPE材料

• 方案三：模块化立塔改造
  • 适用场景：现有水平生产线升级
  • 关键设备：加装垂直牵引系统和分段控温装置
  • 优势：保留原有挤出机等设备，改造周期短

核心结论：没有"最好"的方案，只有最适合当前电压等级和厂房条件的组合。

四、完成电缆生产还需要哪些关键配套设备？

采购主设备后，这些配套环节往往被低估：

1. 线缆收放系统
   • 立式生产必须匹配电缆收线机的张力控制，避免卷取时绝缘层变形
   • 放线架建议选用带主动制动功能的型号，防止突然松卷

2. 冷却定型装置
   • 水冷槽长度需达到15米以上，且需分级温控
   • 电缆冷却水槽最好配备涡流去除装置，避免气泡附着

3. 质量检测设备
   • 电缆火花试验机应集成在生产线末端，实现在线耐压检测
   • 建议额外配置局部放电检测仪，这对超高压电缆至关重要

核心结论：配套设备约占总投入的25%，但直接影响成品率和故障率。

五、电缆生产线上那些容易被忽视的操作细节

• 导体预处理：铜线氧化层会导致局放量升高，上线前建议增加钝化处理工序
• 环境控制：交联段环境湿度需控制在40%以下，否则易产生微孔
• 牵引轮选型：超高压电缆建议用聚氨酯包覆轮，避免金属轮损伤屏蔽层

核心结论：超高压电缆的瑕疵往往在敷设后才会暴露，前期工艺控制比事后检测更重要。

超高压电缆生产的关键在于工艺完整性而非单一设备。根据你的电压等级需求，合理组合电缆绞线机、电缆悬链生产线和电缆印字机等设备，配合严格的电缆包装机防护，同样能产出合格产品。建议先明确核心参数再反向匹配设备方案，避免为"立塔"而过度投入。
