丝网波纹填料选购时，老采购最看重的三个维度

当精馏塔的分离效率遇到瓶颈时，丝网波纹规整填料往往是工艺工程师最先想到的优化方案——但市面上材质、结构各异的型号，到底哪款才真正适合你的工况？

一、为什么精馏塔对填料要求越来越苛刻？

现代化工生产中，真空精馏塔填料不仅要承受极端温度和腐蚀性介质，还要在有限空间内实现更高的理论板数。传统散堆填料因压降大、沟流明显等问题，逐渐被高效规整填料取代。丝网波纹结构的优势在于：

• 比表面积可控：通过调整波纹倾角和峰高，既能保证气液接触面积，又避免过度增加阻力
• 径向扩散能力强：独特的波纹通道设计让流体分布更均匀，减少壁流效应
• 材质适应性广：从304不锈钢到钛合金，能匹配不同腐蚀环境

⚡ 选择填料本质上是平衡传质效率与运行能耗的过程。

二、丝网波纹填料的高效传质秘密在哪里？

其核心在于三维立体网格结构形成的微尺度湍流。当液体沿金属丝网表面形成薄膜时，气体在交叉波纹通道中曲折上升，产生以下协同效应：

• 表面张力作用使液体自发铺展，形成均匀液膜
• 气体通过锐角转折时产生局部涡流，更新相界面
• 毛细作用增强液体滞留时间，提高传质驱动力

⚡ 这种结构对安装平整度极其敏感，1°的倾斜就可能造成50%以上的效率损失。

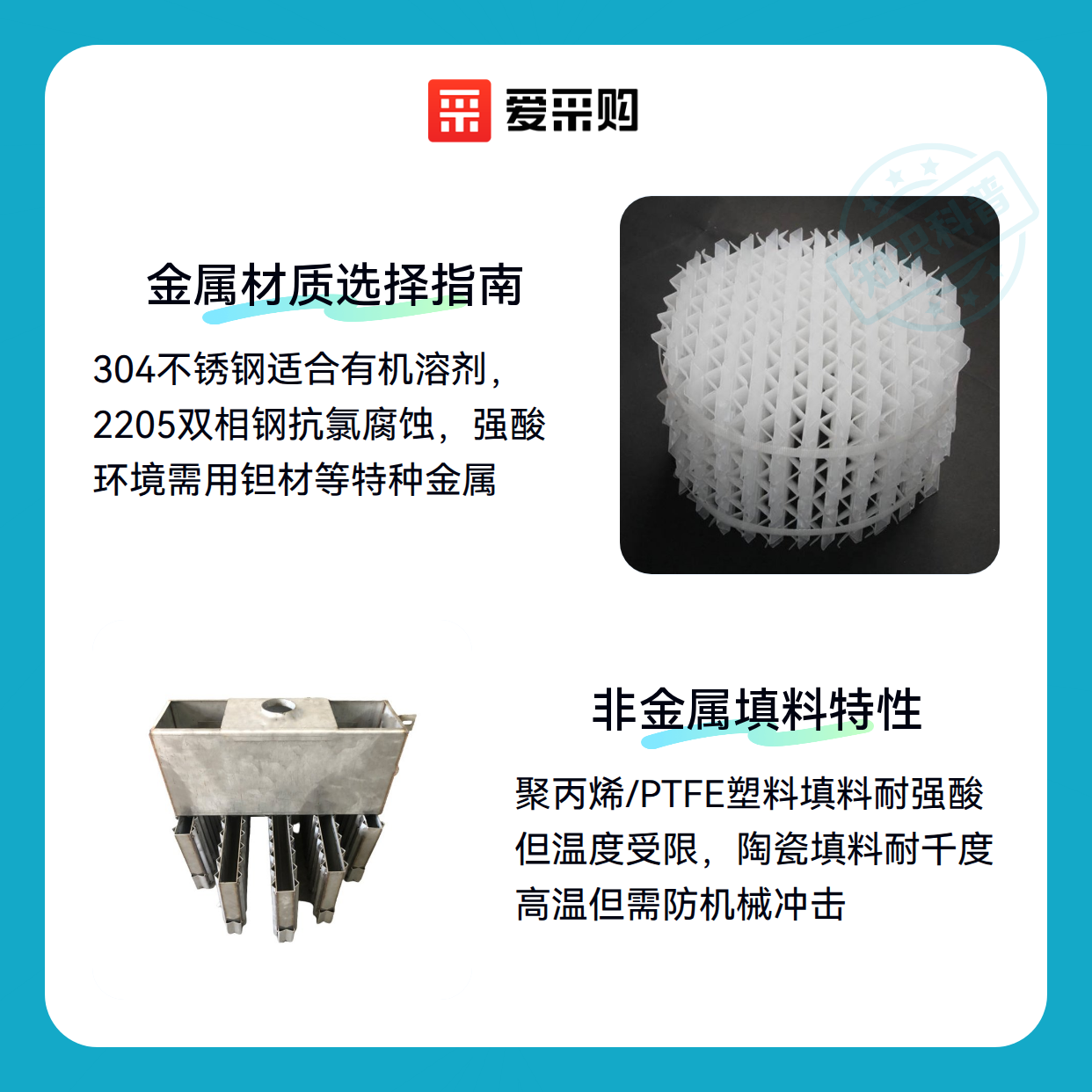

三、金属、塑料还是陶瓷？材质选择先看腐蚀环境

根据介质特性，主流方案可分为三类：

1. 金属丝网：304/316L不锈钢适合大多数有机溶剂，2205双相钢对抗氯离子腐蚀更优

   • 优势：机械强度高，可焊接修复
   • 注意点：强酸环境需考虑钽材等特种金属

2. 塑料规整填料：聚丙烯、PTFE材质适用于强酸（如氢氟酸）但温度受限

   • 优势：重量轻，不易结垢
   • 注意点：超过80℃可能发生蠕变

3. 陶瓷波纹填料：氧化铝陶瓷耐受高温腐蚀性气体（如烟气脱硫）

   • 优势：耐温达1000℃
   • 注意点：脆性大，需防机械冲击

⚡ 遇到含固体颗粒的介质，可考虑将鲍尔环填料作为预过滤层。

四、填料塔内件如何与丝网波纹填料协同工作？

单独使用优质填料可能只发挥60%性能，关键配套包括：

• 气体分布器：双列叶片式设计能消除进气初始动能，防止填料层局部吹穿
• 液体分布器：槽盘式分布器确保每平方米至少有40个滴落点
• 填料支撑：格栅型支撑板要保留90%以上自由截面率

⚡ 分布器安装高度应距填料层顶部1.5倍塔径以上。

五、装填时压紧度不够？运行中可能出现这些异常

丝网填料的性能衰减往往始于安装阶段：

• 波纹片错位：会导致沟流，表现为塔顶/塔底温差波动
• 边缘未密封：5mm的缝隙就可能让20%气体短路
• 压紧力不均：可能引发填料层塌陷，听见塔内金属碰撞声

⚡ 首次开车前建议用氮气进行分布测试，流速控制在设计值的30%。

真正适合你的塔内件系统，需要同时考虑当前工艺条件和未来扩产空间。从金属丝网波纹填料的材质厚度到填料塔内件匹配度，每个细节都影响着最终分离效果——而这正是老采购们反复权衡的三个维度。
