买完示波器后，如何确保CH1和CH2通道协同工作

当你需要同时观察两个信号源的波形关系时，双通道示波器的CH1和CH2协同工作能力直接决定了测量结果的可靠性。这篇文章会帮你理清通道匹配、同步触发和配套优化的关键细节。

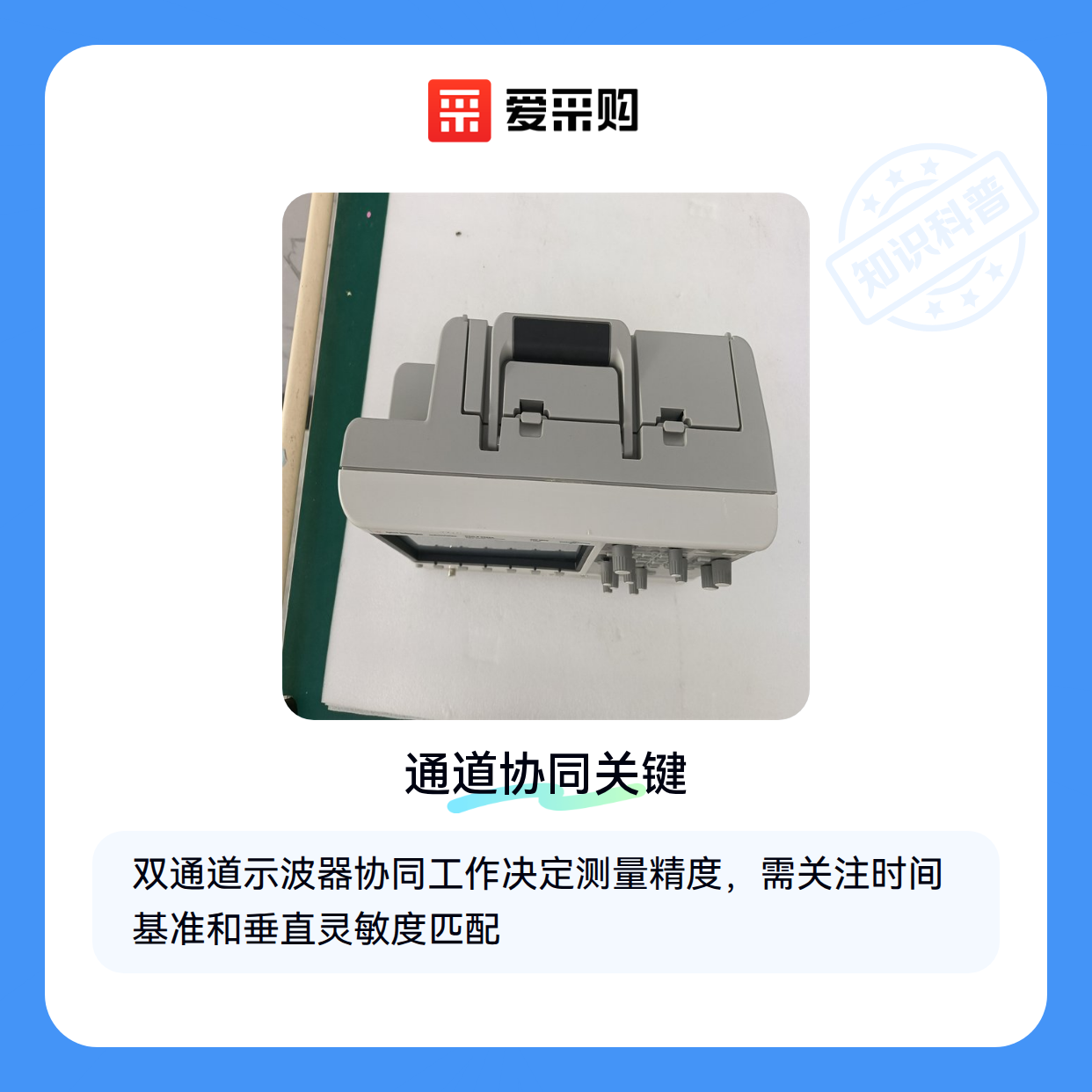

一、为什么CH1和CH2通道的协同工作对测量精度至关重要？

在分析电路时序、相位差或信号干扰时，两个通道的同步性能就像医生的听诊器——微小的延迟或偏差都会导致误判：

• 时间基准一致性：两个通道的采样时钟必须完全同步，否则比较两个信号就像用不同步的秒表计时
• 垂直灵敏度匹配：CH1和CH2的幅度测量基准需要校准，就像用两把刻度不同的尺子量同一物体
• 触发系统协调：当CH1作为主触发源时，CH2的捕获时机必须精准跟随，避免像错帧的立体眼镜

数字存储示波器在这方面的优势在于可以冻结波形进行对比分析，而采样示波器则更适合高频信号的重复采样。但无论哪种类型，通道间隔离度和串扰指标都会直接影响测量可信度。

🔍 通道协同不是简单的硬件堆砌，而是从信号输入到显示的全链路一致性管理

二、双通道示波器在实际应用中的协同工作场景

现场工程师最常遇到这些需要双通道联动的场景：

• 电源时序验证：用CH1监测主电源上电曲线，CH2跟踪芯片使能信号延迟
• 通信协议解码：CH1捕获时钟信号，CH2同步解析数据线内容
• 噪声溯源分析：CH1接负载端电压，CH2接电源端纹波，定位干扰路径

便携场景下，这类手持示波器往往通过硬件触发路由和软件时延补偿来实现通道同步。比如在电机驱动调试中，需要同时观察PWM信号（CH1）和电流传感器输出（CH2），此时设备的最小触发抖动决定了能否准确捕捉到导通瞬间的细节。

🛠️ 实际测量中，通道间延迟差可能比带宽指标更能反映示波器的真实性能

三、如何根据需求选择适合的双通道示波器？

选型时要像配眼镜一样考虑实际使用场景的屈光度：

1. 基础电路调试

• 带宽覆盖信号基频3倍以上即可
• 重点检查通道隔离度（＞60dB较理想）
• 混合信号示波器的16条数字通道可辅助时序分析

2. 功率电子测量

• 需要电压/电流探头同步接口
• 垂直分辨率建议12bit以上
• 存储深度确保能捕获完整开关周期

3. 射频信号分析

• 优先考虑逻辑分析仪与示波器联合触发
• 注意通道间幅度平坦度差异
• 信号发生器可作为参考源校准通道延迟

📌 通道数量不是越多越好，关键看核心双通道的同步精度能否满足测试需求

四、确保CH1和CH2通道准确测量所需的配套设备

买完主机后，这些配件往往决定最终测量质量：

信号传输环节

• 使用相同批次的BNC连接线保证传输延迟一致
• 线缆长度差异控制在30cm以内
• 避免混用50Ω和75Ω阻抗线材

信号接入环节

• 配对使用电流探头时需单独校准补偿
• 差分探头建议选用相同型号
• 探头接地线长度差异会引起通道间延迟

🔌 配套设备的匹配度，就像给双胞胎穿同样尺码的鞋子

五、双通道示波器使用中容易被忽视的细节

这些实操经验能帮你避开80%的测量陷阱：

• 预热同步：开机15分钟后再进行通道校准，避免温漂影响
• 接地共模：两个探头接地夹尽量接同电位点，防止地环路干扰
• 触发耦合：当CH1触发不稳定时，尝试改用CH2作为触发源
• 存储深度：捕获长时间波形时要关闭无关通道以提升采样率

定期用校准设备检查两个通道的时基误差，像这样的小型工具能快速发现潜在问题：

🧰 维护时重点检查通道2的垂直偏移量，它通常比通道1更容易出现漂移

选择双通道示波器时，先明确需要对比分析的信号类型，再关注差分探头等配套的协同性。记住，好的测量不是单兵作战，而是CH1和CH2的团队配合。
