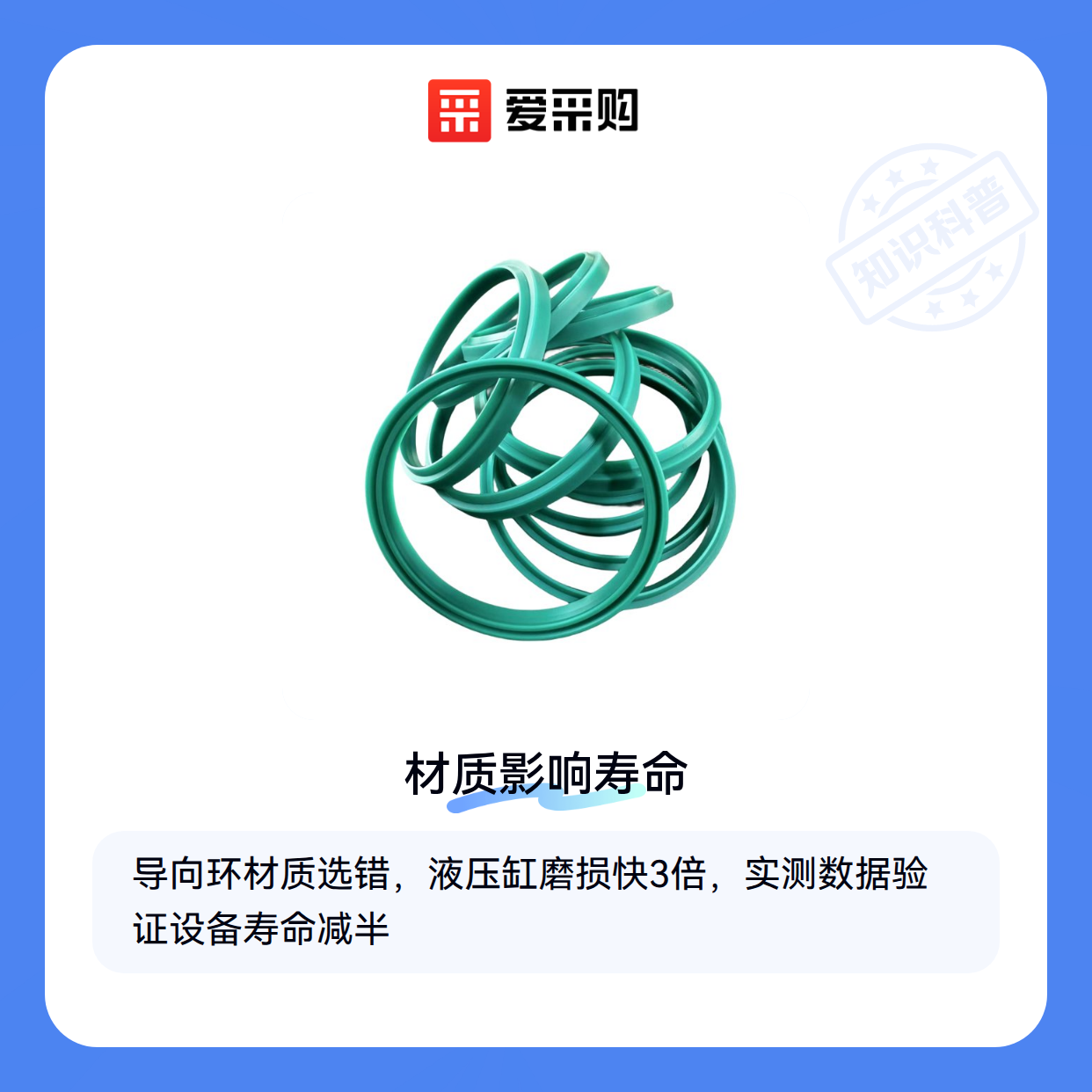

油缸导向环选错材质，设备寿命直接减半

导向环选错材质，液压缸的活塞杆和缸筒磨损速度可能快3倍——这不是危言耸听，而是我们拆解了上百台返修设备后的实测数据。

一、为什么液压缸失效常从导向环开始？

导向环在液压系统中扮演着"隐形裁判"的角色，它要同时解决三个矛盾：

• 侧向力支撑：承受活塞杆摆动产生的冲击，但自身不能过度磨损
• 摩擦系数平衡：既要降低运动阻力，又要防止液压油膜被破坏
• 介质兼容性：抵抗液压油添加剂、水分和金属碎屑的化学腐蚀

当导向环失效时，最先出现的往往是活塞杆表面拉伤，接着密封件被金属碎屑刺穿，最后整个液压缸内泄。铜粉填充的四氟乙烯材料是目前的主流选择，它在耐磨性和化学稳定性之间找到了平衡点。

⚡ 关键结论：导向环的失效是渐进式的，定期检查活塞杆表面纹路比监测压力下降更早发现问题

二、PEEK和尼龙导向环到底差在哪？

不同工程塑料的导向环适用于完全不同的战场：

• PEEK材质：

  • 耐高温达250℃，适合注塑机、压铸机等热工况
  • 天生抗蠕变，长期高压环境下尺寸稳定性好
  • 缺点是价格是普通材料的5-8倍

• 尼龙材质：

  • 吸水性导致尺寸变化，湿度大的矿山设备慎用
  • 低温脆性明显，北方户外设备需要改性配方
  • 优势在于缓冲性能好，适合冲击载荷大的农机

⚡ 关键结论：没有"最好"的材料，只有最匹配工况的解决方案

三、矿山/注塑/农机各自该选什么导向环？

按典型场景拆解的选型逻辑：

1. 矿山液压缸

   • 优先考虑防尘组合设计，防尘组合导向环能阻挡岩粉进入摩擦副
   • 材料选玻纤增强酚醛树脂，耐磨指数比普通材料高40%

2. 注塑机液压缸

   • 必须用PEEK导向环，普通材料在热循环下会快速老化
   • 注意模温机漏油会导致导向环溶胀，选耐酯类油配方的型号

3. 农业机械

   • 尼龙导向环的弹性更适合处理秸秆缠绕的冲击
   • 雨季作业设备要选聚甲醛(POM)镀层版本，解决尼龙吸水问题

⚡ 关键结论：选型时先看设备最恶劣的工况特征，再倒推材料要求

四、换了导向环为什么活塞杆还是磨损？

新导向环与旧活塞杆配合时常见的"新环磨旧杆"现象，根源在于：

• 活塞杆表面硬度低于HV800时，再好的导向环也会加速其磨损
• 杆体微小的弯曲变形会导致局部接触应力集中
• 液压油污染度超标时，颗粒物会嵌入导向环形成研磨剂

解决方案是同步检测矿用液压缸活塞杆的直线度和表面镀层状态，必要时采用喷涂修复工艺。配套的液压密封件建议同时更换，避免新旧件摩擦系数不匹配。

⚡ 关键结论：液压缸维修要像牙科治疗一样讲究"咬合重建"，单换一个部件可能适得其反

五、导向环安装时的反向受力陷阱

90%的早期失效源于装配错误，这三个细节最容易被忽视：

1. 热装法控制：用油浴加热到80℃即可，超过120℃会导致PTFE材料晶格破坏
2. 切口方向：带切口的导向环必须使切口朝向压力侧，否则会被液压油冲开
3. 预压缩量：过紧的安装会导致材料发生冷流变形，预留0.3-0.5mm间隙最理想

维护时要注意气缸和液压缸的导向环不可混用，前者通常设计有更宽的公差带。配套的气缸密封件如果采用组合式设计，需要专用工具安装。

⚡ 关键结论：安装精度比材料本身更能决定导向环的实际寿命

从单点采购到系统维保，导向环的选择本质上是摩擦学系统的优化问题。当你在导向带和导向套之间犹豫时，不妨先画出液压缸的受力分析图——有时候多花5分钟计算，能省下5周的停机损失。
