买完桥架才发现，45度转角安装没那么简单

桥架安装时遇到45度转角，很多采购者会发现实际施工比想象中复杂得多——选错材质或配件可能导致承重不足、线路磨损甚至返工。这篇文章帮你理清从选型到落地的关键细节。

一、为什么45度转角是桥架安装的关键节点？

在电缆敷设系统中，45度转角是最常见的转向角度之一，但也是最容易出问题的环节：

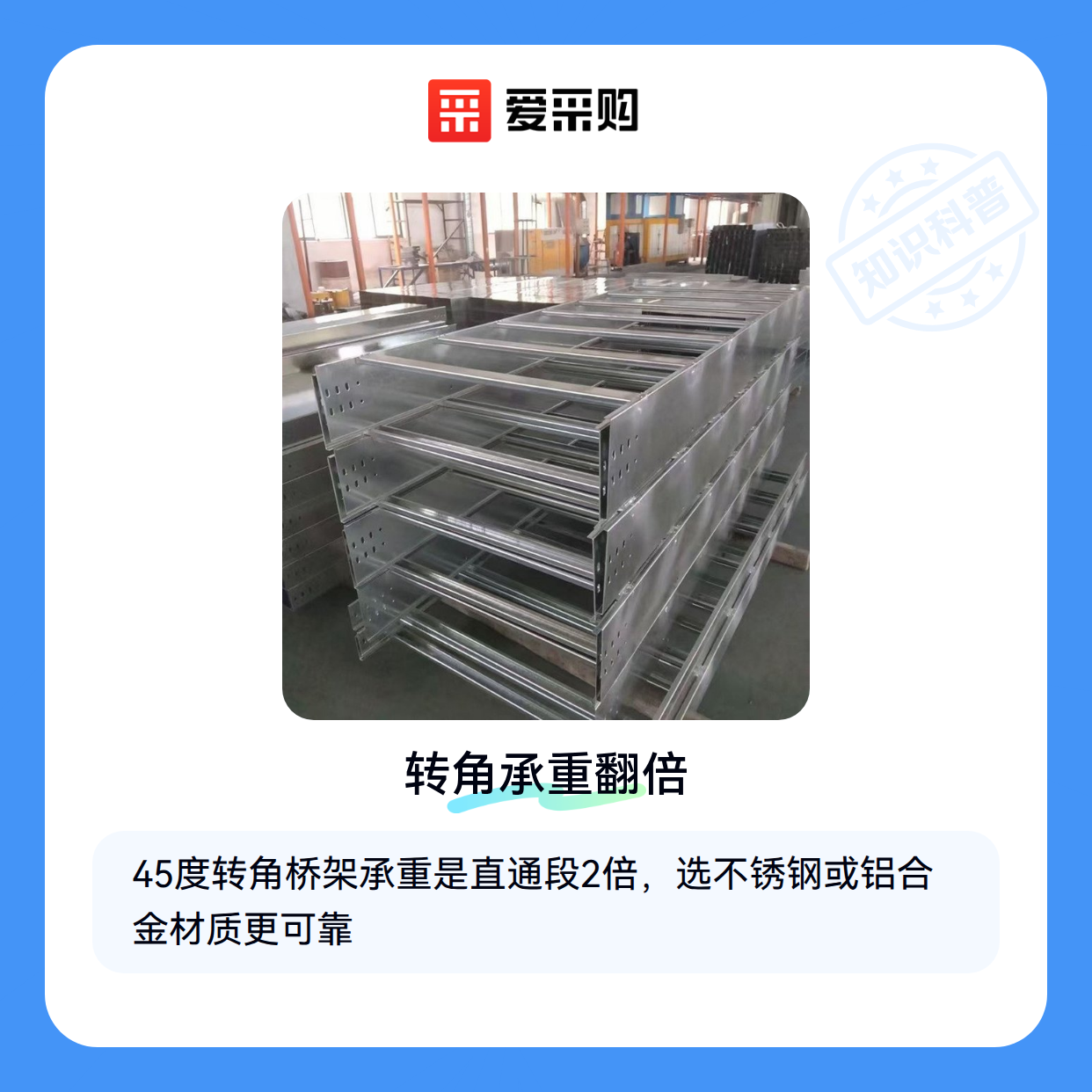

• 力学结构薄弱点：转角处承受的侧向拉力是直通段的2倍以上，普通槽式桥架如果未做加固容易变形
• 线路磨损风险：电缆在转角内侧容易与桥架边缘摩擦，长期运行可能导致绝缘层破损
• 安装精度要求高：角度偏差超过5度就会造成后续桥架无法对齐，影响整体走线美观度

不锈钢槽式桥架和铝合金桥架在转角场景表现较好，前者强度高，后者重量轻便于调整角度。但选对类型只是第一步，实际安装时还有更多细节需要注意。

二、45度转角安装的实际挑战与解决方案

施工团队常遇到的三个典型问题：

1. 连接缝隙过大
   自制弯头拼接时容易出现3mm以上的缝隙，不仅影响美观，还可能划伤电缆。专业厂家预制的45度弯头能控制缝隙在1mm内。

2. 接地连续性中断
   转角处如果只用普通螺栓连接，接地电阻会显著增大。建议使用带弹簧垫片的专用连接件。

3. 支撑间距不当
   转角前后1米内的吊架间距应比直线段缩短30%，否则容易下垂。使用防火桥架时更要注意这点，因为喷塑层会增加重量。

三、不同场景下的桥架选型建议

根据使用环境选择匹配的桥架类型：

• 强腐蚀环境
  化工厂、沿海地区优先考虑玻璃钢桥架，其耐盐雾性能是镀锌钢架的5倍以上

• 需要频繁改线的机房
  网格式桥架配合快拆接头，调整线路时无需拆卸整段桥架

• 大跨度空间
  超过6米的跨距需要选用加强型梯式结构，普通电缆线槽可能挠度过大

对于地下管廊等特殊场景，电缆沟可能比架空桥架更经济，但要注意排水设计。

四、完成45度转角安装还需要哪些配件？

很多人买完主材才发现漏了关键配件：

• 连接片
  45度转角至少需要4片L型桥架连接片，建议选厚度≥2mm的不锈钢材质

• 专用吊架
  转角处的桥架吊架要能承受多向力，普通吊架可能侧向滑脱

• 防护盖板
  室外安装时，桥架盖板能防止雨水灌入转角接缝

• 接地组件
  每个转角应配置独立的桥架接地线，与主干接地系统可靠连接

五、45度转角安装后的维护与常见问题

安装完成后的三个检查重点：

• 季度检查
  用手电筒照射转角内侧，查看电缆绝缘层有无磨损痕迹

• 年度维护
  打开桥架托臂检查固定螺栓是否锈蚀，特别是化工区域

• 异常处理
  发现桥架振动异响时，优先检查转角处的支撑结构是否松动

从选型到维护，45度转角安装需要系统考虑承重、防护和扩展性。根据实际场景选择桥架类型，搭配专业配件，才能确保长期稳定运行。
