均温板选型：材质、厚度与散热效率的平衡

当电子设备的功率密度越来越高，散热问题就成了工程师们最头疼的挑战之一。均温板作为高效散热方案的核心组件，其选型直接关系到设备的稳定性和寿命。如何在材质、厚度与散热效率之间找到最佳平衡点？这篇文章帮你理清思路。

一、为什么散热方案中均温板越来越受青睐？

传统散热片面临局部热点难题时，均温板通过内部工质的相变循环实现快速热扩散，温差控制能力提升明显。近年来随着5G设备和高端显卡的普及，对超薄均温板的需求尤其突出：

• 热流密度处理能力：相比传统铝基板，铜材质高导热均温板的热导率提升约60%
• 空间适应性：最薄可做到0.3mm，适合手机等紧凑型设备
• 温度均匀性：能将芯片表面温差控制在3℃以内，避免局部过热

蚀刻工艺的进步让黄铜蚀刻均温板成为复杂形状散热方案的首选，这类产品通过化学蚀刻形成微通道，比机加工成本更低且精度更高。

🔍 结论：当设备功率超过50W或空间受限时，均温板已是性价比最优解。

二、均温板的工作原理与关键性能指标

理解均温板的三大核心参数，才能避开选型误区：

1. 有效导热系数：不是材料本身导热率，而是包含结构设计的综合指标，优质产品能达到纯铜的5倍以上
2. 启动温度：工质开始相变的最低温度，选择时需高于设备最低环境温度
3. 热阻值：与厚度直接相关，但并非越薄越好——需平衡机械强度和热容需求

特别要注意的是，标称参数通常在理想工况下测得，实际应用中要考虑安装压力、接触面粗糙度等因素造成的性能折损。例如采用导热硅胶填充界面空隙，可使实际热阻降低30%以上。

🔍 结论：选型时要索取实际应用场景的测试报告，不能只看实验室数据。

三、如何根据应用场景选择最合适的均温板？

不同材质的均温板各有擅长领域，选错类型可能事倍功半：

• 铜基均温板：适合200W以上高功率场景，如服务器CPU散热
  优势：热容大、耐高温
  注意点：重量较大，需考虑结构支撑

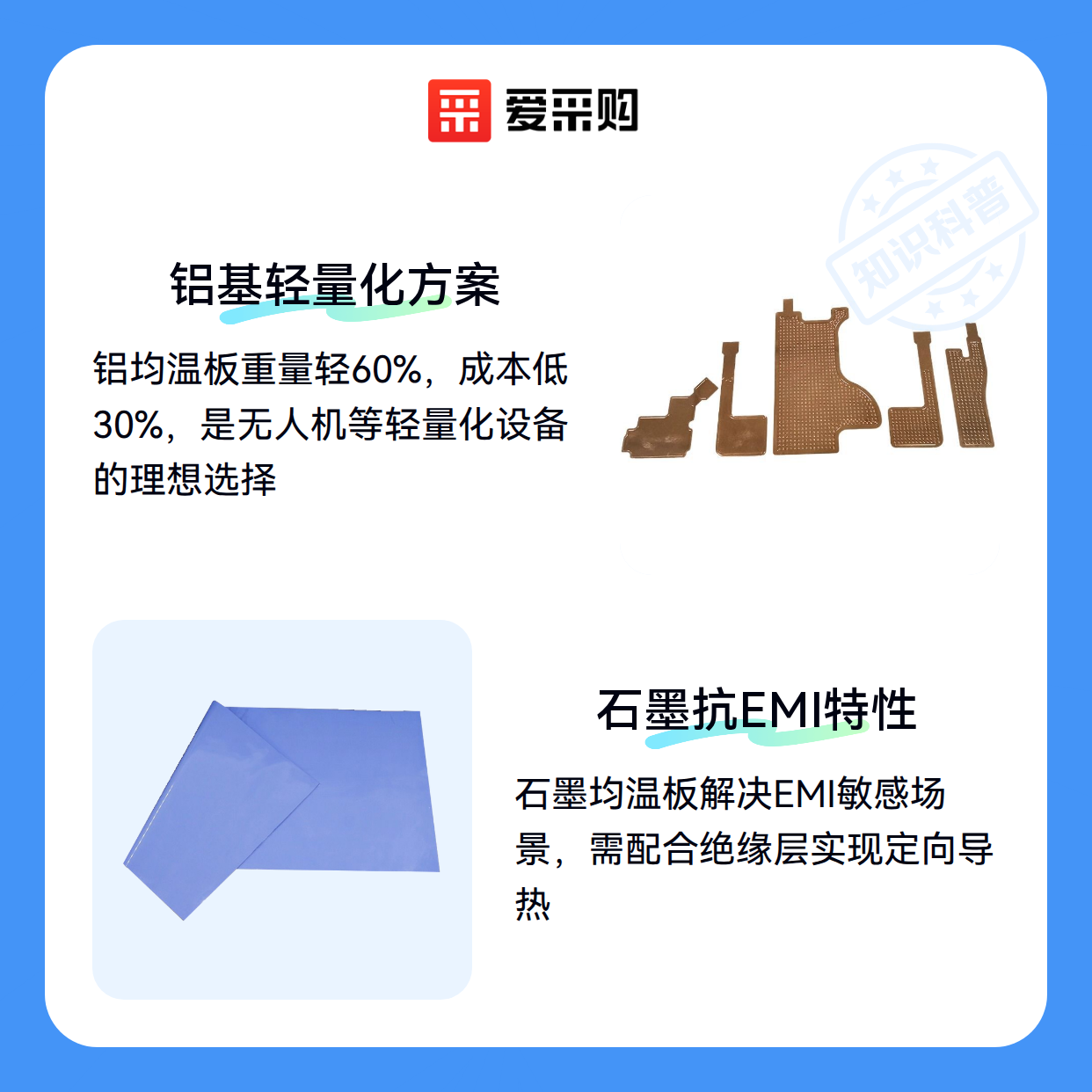

• 铝均温板：轻量化首选，适合无人机、车载设备
  优势：重量比铜轻60%，成本低30%
  限制：导热性能约为铜的60%

• 石墨均温板：解决EMI电磁干扰敏感场景
  优势：各向异性导热，可定向引导热量
  特殊要求：需配合绝缘层使用

对于异形安装面，异型均温加热板可通过折弯加工贴合曲面，但要注意折弯半径不能小于板厚的5倍。

🔍 结论：先明确设备的功率、空间和EMI要求，再锁定材质类型。

四、均温板安装后还需要哪些配套组件？

单独使用均温板可能发挥不出全部性能，这些配套组件能解决安装后的新问题：

• 导热垫片：填补安装面公差
  选型要点：厚度要略大于实测间隙，压缩率控制在15%-25%

• 散热膏：提升界面热传导
  误区：不是涂得越多越好，理想厚度是0.1-0.2mm
  高温场景建议选无硅导热膏，避免硅油挥发

• 辅助固定件：防止振动导致接触不良
  特别在车载设备中，建议增加弹簧螺钉或压条

🔍 结论：配套件的成本可能占整套方案的20%，但能提升30%以上散热效果。

五、均温板使用中的常见问题与维护技巧

实际部署时这些细节最容易出问题：

• 温度监测盲区：建议在发热源和均温板边缘各安装1个温度传感器，温差超过10℃说明需要维护
• 氧化失效：铜板在潮湿环境中2-3年会出现氧化，定期检查界面热阻变化
• 机械损伤：安装时避免尖角工具划伤蒸发腔，会导致工质泄漏

维护时重点检查：①接触面是否出现空隙 ②固定压力是否均匀 ③边缘有无变形。发现性能下降20%以上应考虑更换。

🔍 结论：每季度做一次红外热成像检查，提前发现热分布异常。

选均温板本质是平衡热性能、机械强度和成本的三维决策。功率密度高的设备建议优先考虑铜均温板配合散热模组，轻量化场景可选铝基方案。记住：最好的散热方案是让热量均匀分布，而不是单纯追求低温。
