贴片天线选购：频率和尺寸哪个更重要
21小时前一、为什么贴片天线成为现代通信设备的主流选择
当设备需要兼顾信号接收和紧凑设计时，贴片天线几乎是不二之选。相比传统外置天线，它的优势主要体现在三个层面：
- 空间利用率：3.2×1.6mm的

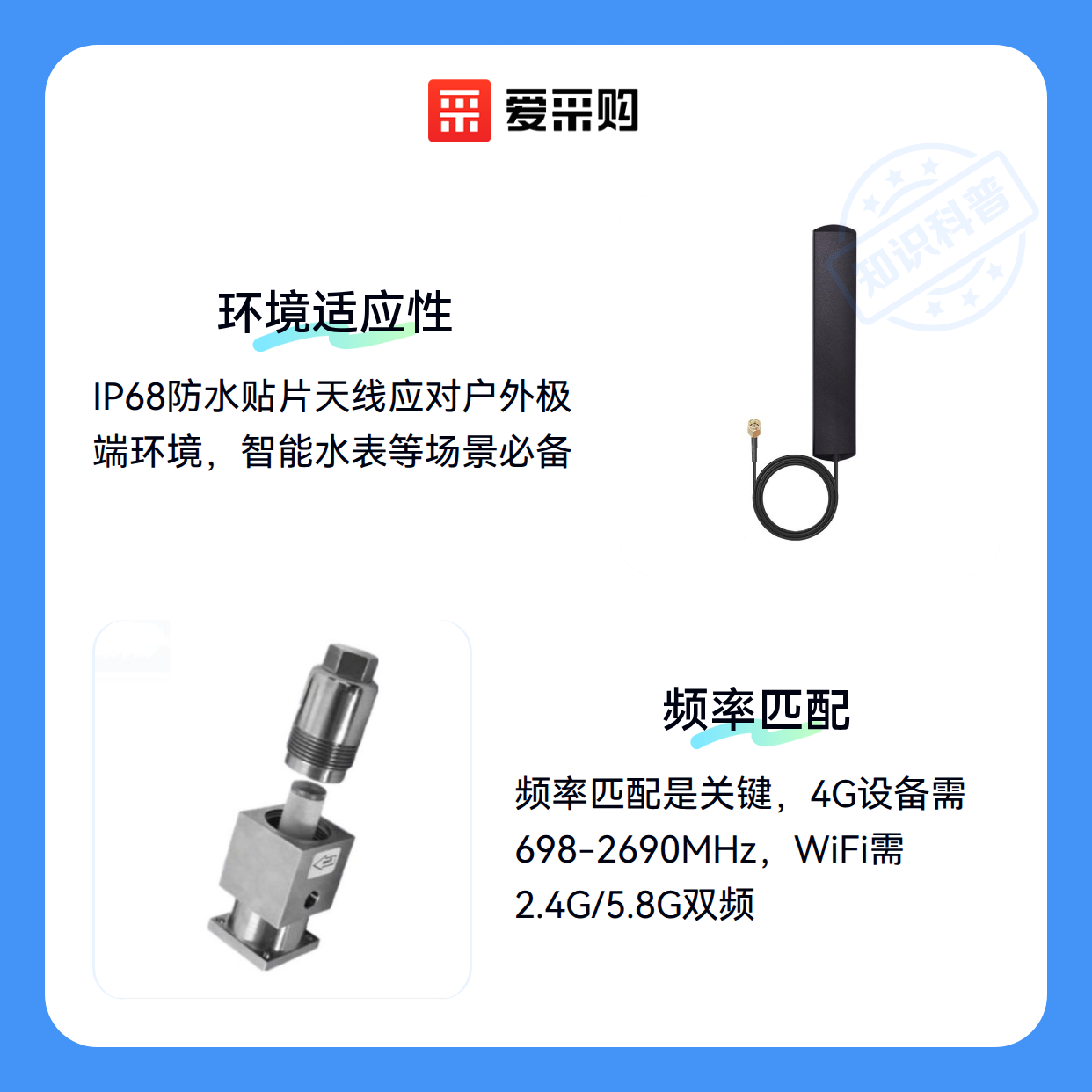

陶瓷贴片天线 可嵌入PCB板，节省70%以上安装空间 - 环境适应性：IP68防水设计的型号能应对智能水表等户外场景的极端环境
- 频率覆盖：从698MHz到5.8GHz的全频段支持，满足
WI-FI 6E贴片天线 等新兴协议需求
目前主流厂商的
⚡ 结论：在空间受限且需要多频段支持的场景，贴片天线几乎是唯一可行的解决方案。
二、频率、尺寸和材质：影响贴片天线性能的三大要素
选择贴片天线时，参数表上密密麻麻的数据往往让人无从下手。其实只需要重点关注这三个维度：
频率匹配度
设备的工作频段必须完全覆盖在天线频宽范围内。例如：- 4G设备需匹配698-2690MHz
WiFi贴片天线 需支持2.4G/5.8G双频
尺寸与增益的平衡
- 14.5×5.6mm的天线通常能达到4.3dB增益
- 更小的3.2×1.6mm型号则适合对体积敏感的应用
基板材质选择
- 陶瓷基板：介电常数高，适合高频场景
- FR4基板：成本低，但高频损耗较大
⚠️ 常见误区：盲目追求高增益而忽略尺寸限制，可能导致天线与设备腔体产生谐振。
⚡ 结论：先确定设备的工作频段，再根据可用空间反推可接受的天线尺寸。
三、不同通信需求下，哪种贴片天线更适合你
通过这个对比表可以快速锁定适合的方案：
| 需求场景 | 推荐类型 | 关键参数 |
|---|---|---|
| 智能家居控制 | 2.45GHz，阻抗50Ω | |
| 车载物联网 | 600-6000MHz全频段 | |
| 近场通信 | 13.56MHz，小尺寸封装 |
对于智能家居等2.4GHz设备，蓝牙贴片天线的性价比优势明显。其2.45GHz的精准调谐能避免5.8GHz频段的干扰损耗，配合柔性基板还能适应曲面安装。
工业级应用则更推荐全频段5G贴片天线。某AGV项目实测显示，采用支持600-6000MHz的型号后，跨区域切换时的信号中断时间从3.2秒降至0.8秒。
⚡ 结论：车载和工业场景优先考虑频段覆盖，消费电子则更关注尺寸和成本。
四、买了贴片天线后，这些配套设备你可能也需要
天线性能的发挥往往取决于配套系统的完整性。最容易忽视的两个环节是：
信号优化
天线放大器 能补偿长距离传输损耗，特别适合智能电表等分布式部署场景连接可靠性
选用低损耗的射频同轴线 （如RG174）可将传输损耗控制在0.5dB/m以内
对于户外安装场景，
⚡ 结论：配套设备的成本通常占系统总成本的15-20%，但这笔投入能显著降低后期维护频率。
五、贴片天线安装位置的这些小细节，很多人都忽略了
同样的天线，安装方式不同可能导致性能差异达到30%。这三个实操经验值得收藏：
避开金属干扰
保持与金属部件至少5mm间距，防止产生涡流损耗接地完整性
使用带天线连接器 的型号时，确保屏蔽层360°全接触防水处理
室外安装优先选择镀锌防锈天线支架 ，其86μm镀层比喷漆支架寿命长3倍
⚡ 结论：天线的理论参数是在理想环境下测试的，实际安装必须考虑环境衰减因素。
选贴片天线本质上是在频率、尺寸和成本之间找平衡点。对于大多数物联网设备，先锁定工作频段，再选择能放进设备的最小尺寸天线，最后通过射频同轴线和天线放大器等配套设备补偿信号损耗，往往是最优路径。记住：最好的天线不是参数最漂亮的，而是与你的设备契合度最高的。
