内屏蔽铁路数字信号电缆怎么选才能避免信号干扰？

铁路信号传输对电缆的屏蔽性能要求极高，选错电缆可能导致信号干扰甚至系统故障。本文将帮你理清内屏蔽铁路数字信号电缆的选型关键点，避免因屏蔽效能不足带来的传输风险。

一、为什么普通屏蔽电缆难以满足铁路信号传输需求？

铁路信号系统面临复杂的电磁环境：机车牵引电流、无线通信设备和其他电缆都可能成为干扰源。普通屏蔽电缆的单一屏蔽层设计在动态变化的铁路场景中往往捉襟见肘。

内屏蔽铁路数字信号电缆通过分层屏蔽结构实现双重防护：

• 内层铝箔屏蔽：覆盖每对线芯，防止线对间串扰
• 外层编织屏蔽网：整体包裹多组线对，抵御外部电磁干扰 这种结构比单层屏蔽电缆多一道信号保真防线。

值得注意的是，并非所有标称'屏蔽'的电缆都适合铁路场景。PTYA23铁路信号电缆等专业型号会通过屏蔽效能≥60dB等硬指标确保抗干扰能力，而普通控制电缆往往缺乏这类针对性设计。

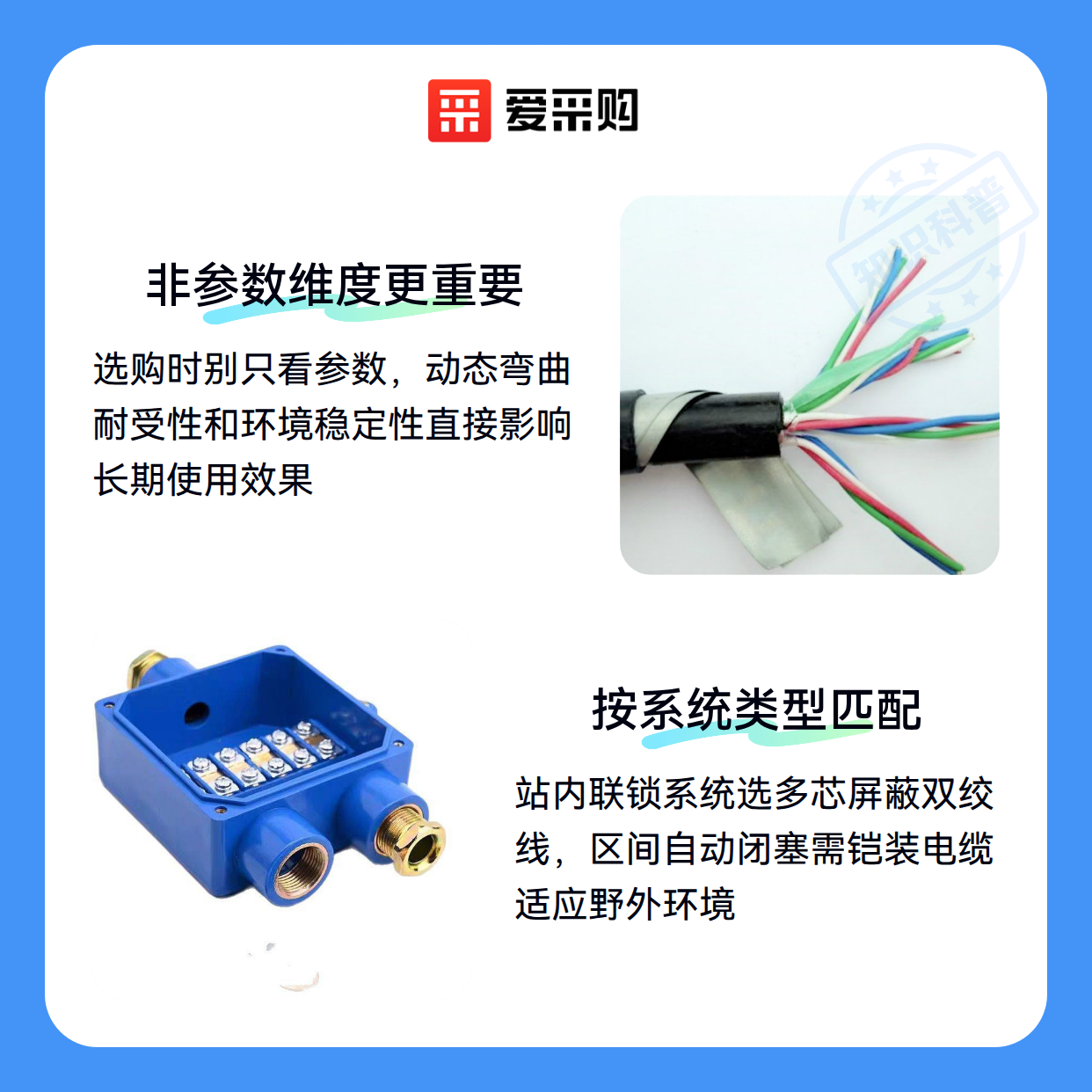

二、评估铁路内屏蔽电缆的三个非参数维度

选购时容易被参数表格迷惑，其实更应关注这些本质性能：

• 动态弯曲耐受性：频繁振动的轨道旁需要软铜线导体+特殊绞合结构，避免长期微动导致屏蔽层断裂
• 复合干扰抵抗能力：既要防高频无线信号干扰，也要阻隔工频电磁场，这取决于屏蔽层材料和覆盖率
• 环境稳定性：温差大、潮湿的铁路沿线要求屏蔽材料抗氧化，镀锡铜编织网比普通铜丝更可靠

这些特性在标准参数中未必直观体现，但直接影响信号传输的长期稳定性。例如采用阻燃屏蔽信号电缆时，既要关注阻燃等级，更要确认其屏蔽结构是否在燃烧后仍能保持完整。

三、如何根据铁路信号系统类型匹配电缆规格？

铁路信号系统的复杂环境对电缆屏蔽性能提出不同要求，选型时需优先匹配信号制式和传输距离。

• 站内联锁系统：短距离多信号并行传输，宜选用多芯结构的屏蔽双绞信号电缆，确保信号隔离度
• 区间自动闭塞：长距离传输需关注衰减特性，铠装铁路信号线配合双层屏蔽更适应野外环境
• 高速铁路CTCS系统：高频信号传输要求低偏芯率，PTYA23铁路信号线等专用型号能保持波形完整

轨道区段的机械应力差异同样影响选型决策。隧道等固定区段可选用标准屏蔽铁路电缆，而道岔等振动频繁区域应优先考虑带铠装结构的铁路信号传输线，其抗挤压和耐弯曲性能更适应动态环境。

值得注意的是，信号传输速率并非越高越好。对于传统轨道电路系统，过度追求高频宽可能反而引入干扰。实际选型时应以系统设计手册要求的传输带宽为基准，配套设备接口的兼容性往往比单一参数更重要。

四、为什么电缆选对了，系统屏蔽效果还是不理想？

内屏蔽铁路数字信号电缆的屏蔽效能不仅取决于电缆本身，更与配套连接器的兼容性直接相关。常见误区是只关注电缆屏蔽层参数，却忽略接插件与屏蔽层的电气连续性要求。 当连接器金属壳体与电缆屏蔽层接触不良时，高频信号会在接口处产生电磁泄漏，导致整段线路的屏蔽效能下降明显。

关键配套设备需要同步考虑：

• 专用信号电缆剥线钳应确保剥离外护套时不损伤内屏蔽层，德国KLAUKE等工具采用侧向插入设计更安全
• 铁路信号电缆接头需具备双重锁紧结构，防止振动导致的接触电阻增大
• 304不锈钢电缆网套能有效固定弯曲半径，避免反复弯折造成屏蔽层断裂

实际施工中，建议先用半导电屏蔽测试仪验证整套系统的屏蔽连续性，再处理电缆牵引网套等辅助设备的接地问题。这种端到端的验证方式能提前发现90%以上的系统级屏蔽缺陷。

五、铺设后屏蔽效能衰减的三大诱因

即使选型和配套都正确，内屏蔽电缆在实际使用中仍可能因施工细节不当导致性能下降。最容易被忽视的是屏蔽层接地线的安装位置——接地点应尽量靠近信号源端，且同一线路的多段屏蔽层不宜采用多点接地。

维护阶段要特别注意：

1. 定期检查钢轨电缆固定夹的紧固状态，松动会导致接地电阻波动
2. 隧道等潮湿环境需优先检查电缆接头防水盒的密封性
3. 防鼠咬电缆套破损处要及时修补，避免啮齿动物破坏屏蔽层

当出现信号干扰时，可先用信号测试万用表测量屏蔽层对地电阻，正常值应稳定在较低水平。若发现阻值异常，重点排查电缆支架抱箍处的绝缘垫是否老化。

选择内屏蔽铁路数字信号电缆实质是构建完整的信号传输系统。从电缆屏蔽参数到连接器兼容性，从初期铺设到长期维护，每个环节都影响着最终抗干扰效果。建议按实际轨道环境先确定关键性能维度，再逆向推导配套方案，最后制定施工验收标准，形成闭环决策链。
